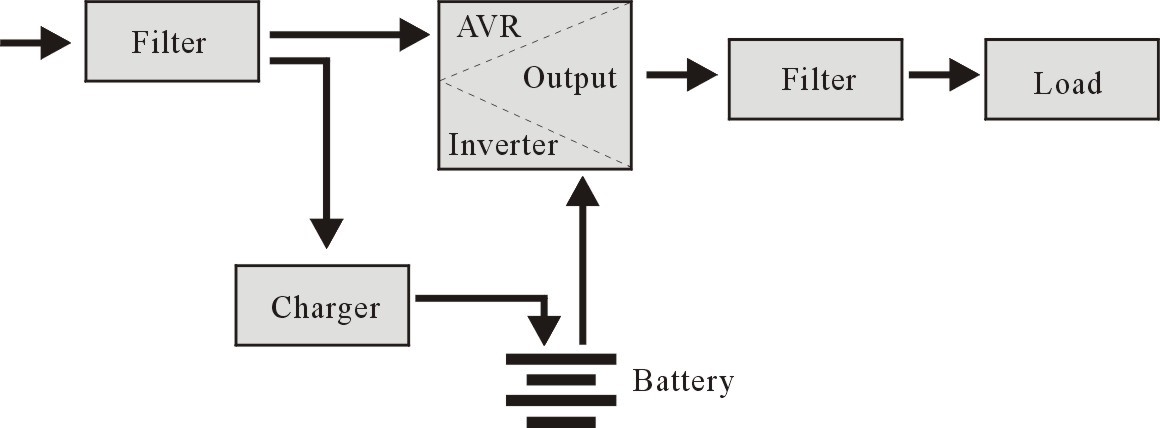

AC-tilassa
Kun UPS on normaalissa toimintatilassa, vaihtovirta kulkee suodattimen läpi ja haitalliset aallot suodatetaan. Tämän jälkeen vaihtovirta lataa akkua ja kulkee UPS AVR:n ja suodattimen läpi ja antaa virtaa laitteille.

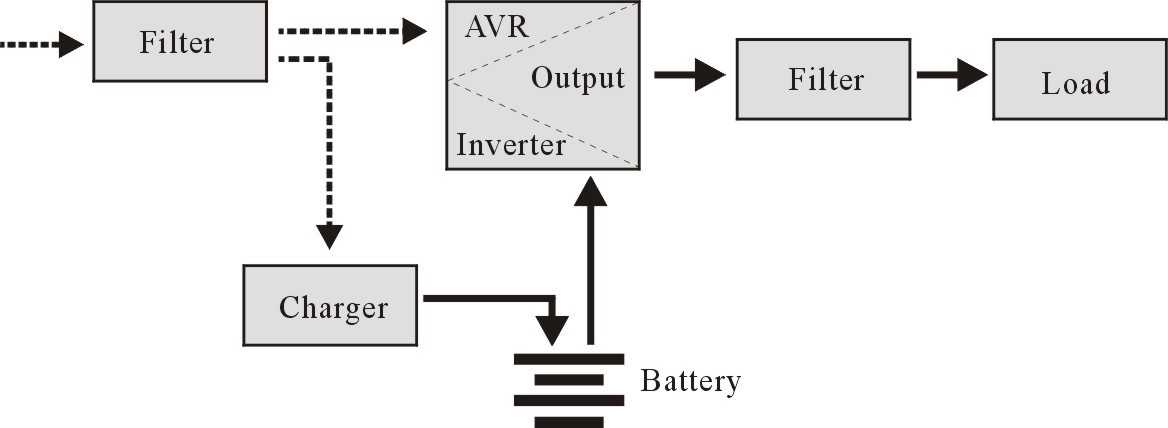

Vaihtovirtahäiriö
Kun vaihtovirta katkeaa, akku syöttää virtaa invertteriin ja kulkee sitten suodattimen läpi ja syöttää virtaa laitteille, mikä takaa jatkuvan virransyötön.
UPS:n lähdöt
AC2300 UPSissa on 6 lähtöä:
Vasemmalla kolme lähtöä sähkökatkosten (ylijännite/piikki) suojausta varten.
Oikealla puolella kolme ulostuloa sähkökatkosten (ylijännite-/piikkisuojaus) varatoiminnolla, kun vaihtovirta katkeaa. Sisäänrakennettu akku jatkaa virransyöttöä liitetyille laitteille.
AC2305 UPS:ssä on 2 ulostuloa 1x IEC (C13) + 1x EU-pistorasia, tyyppi F, naaras:
Molemmat ulostulot on tarkoitettu sähkökatkos- (ylijännite-/piikkisuojaus) suojaukseen, jossa on varatoiminto, kun vaihtovirta katkeaa. Sisäänrakennettu akku jatkaa virransyöttöä liitetyille laitteille.
Akku ja lataus:
Kun UPS on kytketty vaihtovirtaan, laturi lataa akun täyteen noin 10 tunnissa.
Kun akku on käytetty loppuun, kytke UPS pois päältä ja lataa akkua vähintään 10 tuntia, kun. Kytke sitten UPS päälle
