Monet 4K USB-C -kosketusnäytöt käyttävät 4-kaistaista DP-tilaa 2-kaistaisen DP-tilan sijaan, kuparista valmistetulle USB-C-kaapelille tämä ei ole ongelma, mutta AOC-kaapelille se on ongelma, koska kaapelissa tapahtuu muuntaminen sähköisestä signaalista valosignaaliksi ja tämä on muunnettava uudelleen toisessa päässä.

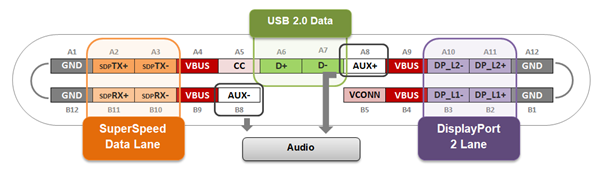

Alla on kuva 2-kaistaisen USB-C-kaapelin (AK4310) nastan käytöstä.
Tässä kaapelissa käytetään 4 johtoa/nastaa videolle (violetti) ja 4 johtoa/nastaa datalle (oranssi).
Joten tässä sinulla on 1 siru, joka muuntaa datan (oranssi) valosignaaliksi ja toisella puolella tämä muunnetaan takaisin sähköiseksi datasignaaliksi. Sama koskee videosignaalia (violetti).

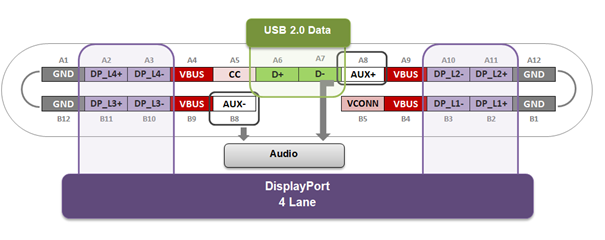

Kun liität näytön 4-kaistaisella DP-tekniikalla, 4 datajohtoa käytetään videoon, kuten alla olevasta kuvasta näkyy.
Sirun on sitten kyettävä käsittelemään tätä havaitakseen, että dataa ei lähetetä vaan videosignaali, tämä ei ole mahdollista 2-kaistaisissa AOC-kaapeleissa olevalla sirulla. AK4335: ssä on lisäsiru, joka määrittää kaapelin käytön, tarvitseeko se 4 tai 2-kaistaista videolle. Kun se tarvitsee 4-kaistaisia, se vaihtaa siruun käyttämällä kaikkia 8 johtoa/nastaa videosignalointiin ja kosketusnäytölle USB 2.0 -data (vihreä) riittää kosketuspaneelin toimintaan. Jos se havaitsee näytön, jossa on USB-C ja 2-kaistainen riittää, se käyttää vain 4 nastaa videoon, pitäen loput 4 nastaa tiedonsiirtoon jopa 10 Gbps.
Lisäksi AK4310 on vain 10 m, AK4335: n pituus on 15 m (mutta rajoitus on vain 40 W PD 60 W: n sijaan)
Joten koska useimmat 4K-kosketuspaneelit tarvitsevat 4-kaistaisen videosignaalille, tarvitset AOC-kaapelin, joka voi tehdä tämän: AK4323 (3m, 60W); AK4325 (5m, 60W); AK4327 (7,5 m, 60 W); AK4330 (10m, 60W); AK4335 (15m, 40W)
