Monet LG:n näytöt käyttävät 4-kaistaista DP-tilaa 2-kaistaisen DP-tilan sijaan kuparista valmistetussa USB-C-kaapelissa tämä ei ole ongelma, mutta tämäntyyppisessä AOC-kaapelissa se on ongelma, koska kaapelissa tapahtuu muuntaminen sähköisestä signaalista valosignaaliksi, ja tämä on muunnettava uudelleen toisessa päässä.

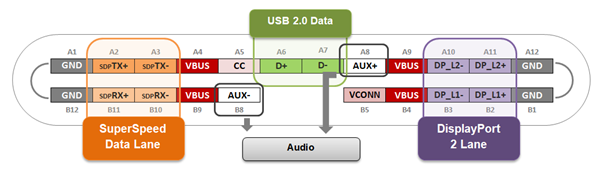

Alla on kuva 2-kaistaisen USB-C-kaapelin nastojen käytöstä.
Tässä kaapelissa 4 johdinta käytetään videolle (violetti) ja 4 johdinta käytetään datalle (oranssi).
Tässä on siis yksi siru, joka muuntaa datan (oranssi) valosignaaliksi ja toisella puolella tämä muunnetaan takaisin sähköiseksi datasignaaliksi. Sama pätee videosignaaliin (violetti).

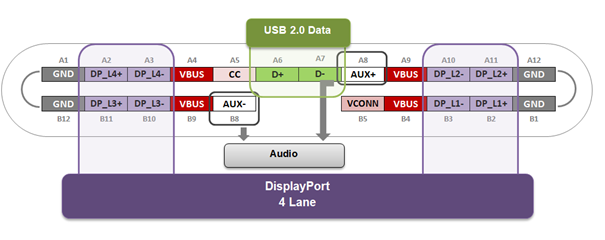

Kun kytket monitorin 4-Lane DP -tekniikkaa käyttäen, neljää Data-johtoa käytetään videoon, kuten alla olevasta kuvasta näkyy.
Sirun on sitten pystyttävä käsittelemään tämä havaitakseen, että lähetetään vain videosignaali, mutta ei dataa. Tämä ei ole mahdollista 2-kaistaisissa AOC-kaapeleissa olevalla sirulla. Voit yrittää pakottaa näytön toimimaan 2-lane DP -näyttönä laskemalla virkistystaajuuden 60 Hz:stä 30 Hz:iin.
Jos tämä ei onnistu, sinun on vaihdettava kaapeli AOC-kaapeliin, joka pystyy tähän eli 4-Lane DP AOC -kaapeliin; AK4323; AK4325; AK4327; AK4330; AK4335
