4K HDMI 2.0 -laajennussarja CAT6 UTP:n kautta IR-tuella varustettuna
AC7811 HDMI 2.0 -laajennussarjan avulla voit laajentaa HDMI-signaalia CAT6 UTP:n kautta jopa 60 metrin etäisyydelle 4K@60Hz:n enimmäistarkkuudella.
Tai resoluutiolla 4K@30Hz / 1080p@60Hz jopa 70 metrin etäisyydelle.

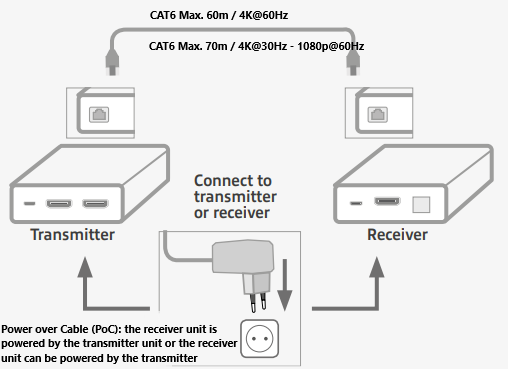

Power over Cable (PoC) -tuki CAT6-kaapelin kautta
HDMI-laajennussarja tukee kaksisuuntaista Power over Cable (PoC) -tukea CAT6 UTP:n kautta.
Mikä tarkoittaa, että vastaanotinyksikkö saa virtaa lähetinyksiköstä tai vastaanotinyksikkö voi antaa virtaa lähettimelle, joten tarvitaan vain yksi virtalähde (PSU).
EDID-kopiointitoiminto
EDID-kopiointitoiminto, joka tunnetaan myös nimellä Extended Display Identification (laajennettu näytön tunniste), varmistaa resoluution tiedonsiirron lähde- ja lähtölaitteiden välillä.
Ilman EDID-toimintoa lähteen ja näytön kapasiteetit voivat poiketa täysin toisistaan, jolloin kuvan läpimeno ei onnistu lainkaan. EDID:n avulla näytön kapasiteetti välitetään lähdelaitteille parhaan mahdollisen laadun saavuttamiseksi.

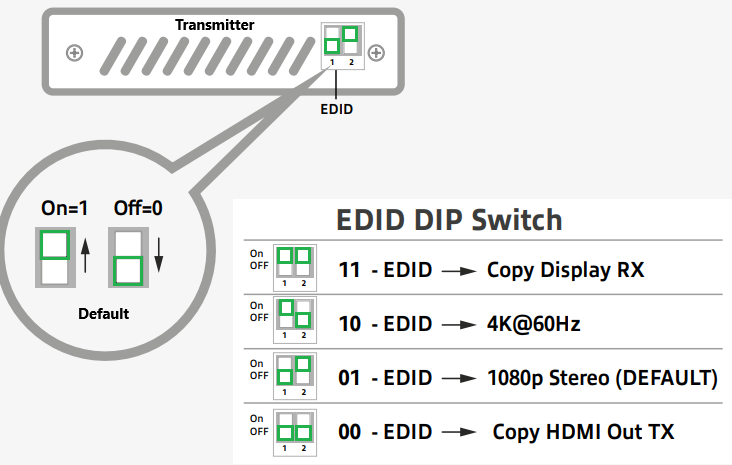

RX = Receiver
TX = Transmitter
11 → Kopioi näyttötiedot liitetystä näytöstä vastaanottimeen (RX) takaisin näyttöön lähettimeen.
10 → 4K@60Hz-tarkkuus kaikissa liitetyissä näytöissä.
01 → 1080p@60Hz resoluutio, kaikissa liitetyissä näytöissä.
00 → Näyttötietojen kopioiminen liitetystä näytöstä lähettimeen (TX) kohti näyttöä vastaanottimeen.
On pakollista, että näyttö on liitetty lähettimeen, jotta EDID-tiedot (Copy HDMI Out TX) voidaan kopioida tästä liitetystä näytöstä vastaanottimeen liitettyyn näyttöön.
Yllä on esimerkkikuva eri EDID-asetuksista ja siitä, miten EDID viestii liitetyille laitteille.
Kun esimerkiksi 4K-taitoinen näyttö/tv on liitetty lähettimeen ja EDID kopioidaan ja lähetetään vastaanottimeen, jossa on max. 1080p-kykyinen monitori on liitetty, tämä monitori ei pysty näyttämään mitään. Tällöin sinun on vaihdettava EDID ”Copy Display RX” -vaihtoehtoon, jotta voit hakea resoluutiotiedot vastaanottimeen liitetystä monitorista.
Liitä paikallinen silmukkanäyttö
Lähetinyksikössä on ylimääräinen HDMI-lähtö paikallisen television tai monitorin liittämistä varten.
Lähdelaitteen sisältö voidaan näyttää lähetinyksikön lähellä olevassa televisiossa tai monitorissa.
Kaskadointi paikallisen silmukan kautta HDMI OUT -portti
Käytä paikallisen silmukan HDMI-porttia (lähetin) kaskadointiin muihin HDMI-laajentimiin.
Infrapunaohjaus mukana toimitetun IR-lähettimen ja -vastaanottimen kautta
Mukana on infrapunalähetin ja -vastaanotin, joilla voit ohjata lähdelaitetta sen oletuskaukosäätimellä.

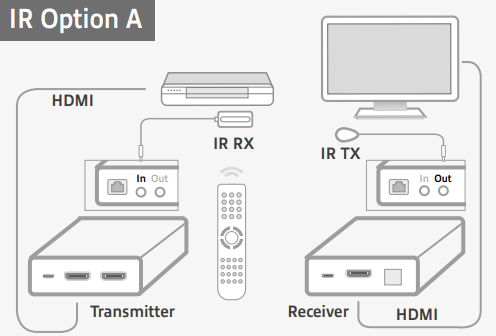

Vaihtoehto A: Lähdelaite kauko-ohjataan vastaanotinyksiköstä.

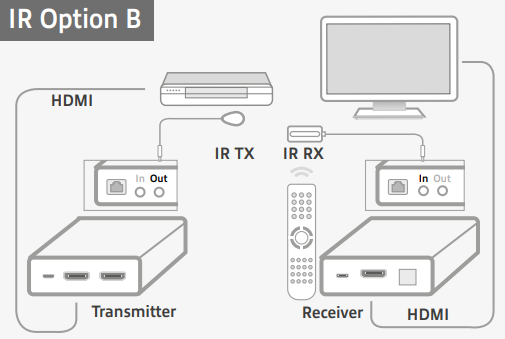

Vaihtoehto B: Lähdelaite kauko-ohjataan lähetinyksiköstä.
