4K HDMI 1.4-forlængersæt over CAT6 UTP med IR-understøttelse

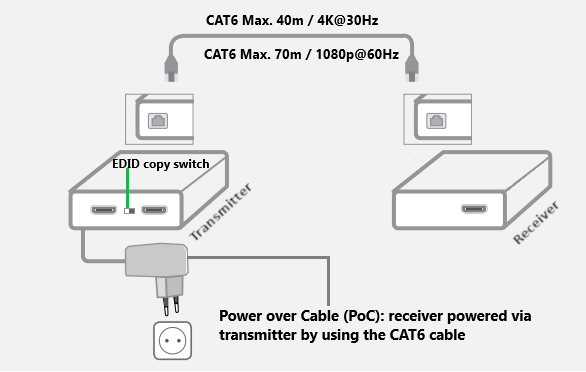

AC7801 HDMI 1.4 extender-sættet giver dig mulighed for at udvide et HDMI-signal via et CAT6 UTP-kabel over en afstand på op til 40 m med en maksimal opløsning på 4K@30Hz.
Eller med en opløsning på 1080p@60Hz over en afstand på op til 70 m.
Understøttelse af Power over Cable (PoC) via CAT6-kabel
HDMI-extendersættet understøtter Power over Cable (PoC) via CAT6 UTP.
Kun senderen kræver strøm. Modtagerenheden modtager strøm fra transceiveren via det tilsluttede UTP-kabel.
EDID-kopieringsfunktion
EDID-kopifunktionen, også kendt som Extended Display Identification, sikrer opløsningskommunikationen mellem kilde- og outputenhederne.
Uden EDID kan kilde- og skærmkapaciteten være helt forskellig og føre til ingen billedgennemstrømning overhovedet. Med EDID vil skærmkapaciteten blive kommunikeret til kildeenheden for at opnå den bedst mulige kvalitet.

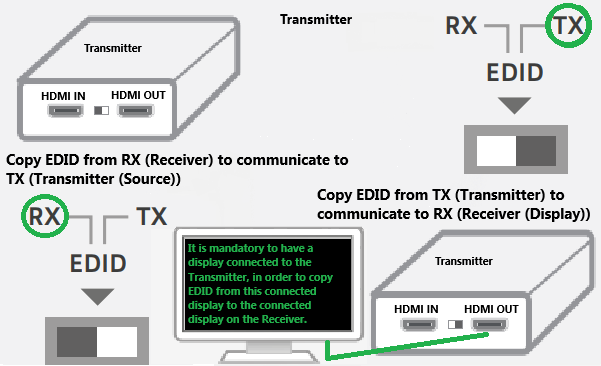

Det er obligatorisk at have en skærm tilsluttet til senderen for at kunne kopiere EDID fra denne
tilsluttede skærm til den tilsluttede skærm på modtageren.

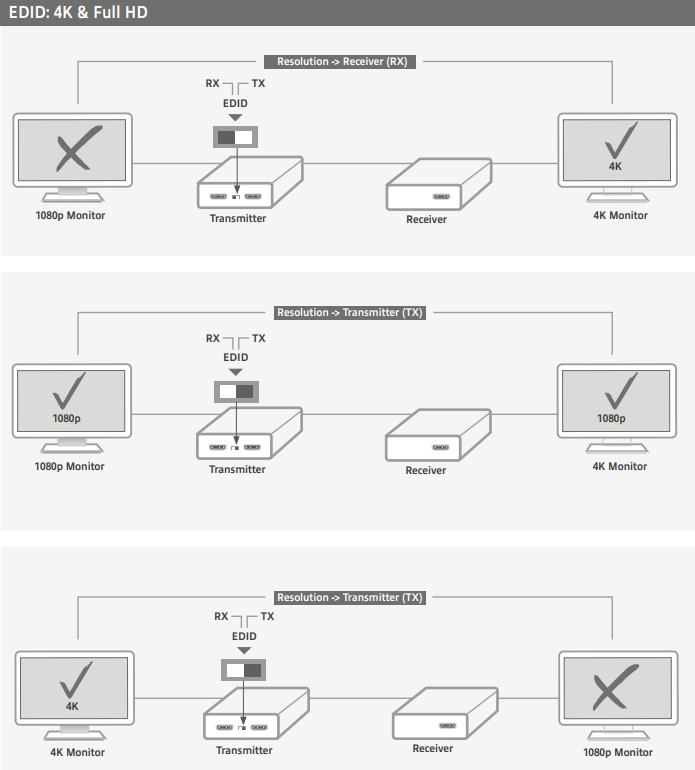

Herunder ses et eksempel på, hvordan EDID kommunikerer til de tilsluttede enheder.
For eksempel, når en 4K-kompatibel skærm/tv er tilsluttet Transmitteren, og EDID kopieres og sendes til Receiveren, hvor der er tilsluttet en max. 1080p-kompatibel skærm er tilsluttet, vil der ikke være nogen visning mulig for denne skærm.
På det tidspunkt skal du skifte EDID til RX-indstillingen for at hente opløsningsoplysninger fra den skærm, der er tilsluttet modtageren.
Tilslut et lokalt loop-display
Senderenheden har en ekstra HDMI-udgang til tilslutning af et lokalt tv eller en skærm.
Indholdet af kildeenheden kan vises på et tv eller en skærm i nærheden af senderenheden.
Kaskade via lokal sløjfe HDMI OUT-port
Brug den lokale HDMI-port (Transmitter) til at kaskadekoble til andre HDMI-extendere.

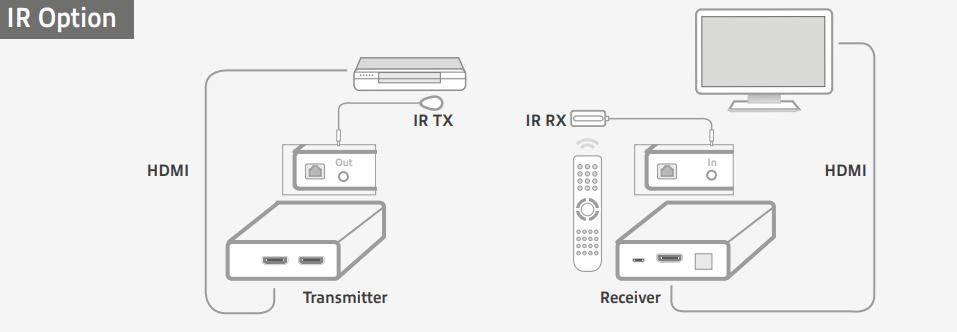

Infrarød styring via medfølgende IR-sender og -modtager
AC7801 leveres med en infrarød sender og modtager til fjernstyring af kildeenheden (f.eks. en medieafspiller).
Tilslut det medfølgende IR-kabel (infrarødt) »TX« til »IR OUT« på senderen, og monter IR-LED'en ved siden af IR-øjet på den fjernbetjente kildeenhed.
Tilslut det medfølgende IR (infrarøde) »RX«-kabel til »IR IN« på modtageren, og monter IR-LED'en et praktisk sted, så du kan styre fjernbetjeningen fra det sted, hvor modtageren er placeret.
