Ajajien asentaminen
Varoitus! Asenna ensin DisplayLink®-ajurit Windows-, macOS- tai Linux-käyttöjärjestelmääsi ennen kuin liität AC7150-laitteen kannettavaan tietokoneeseen tai pöytätietokoneeseen.
Alla olevasta linkistä löydät uusimman DisplayLink®-ajuriversion Windows- ja MacOS-käyttöjärjestelmille.
Kun ajurien asennus on suoritettu onnistuneesti, käynnistä kannettava tietokoneesi uudelleen.
Näyttöjen liittäminen

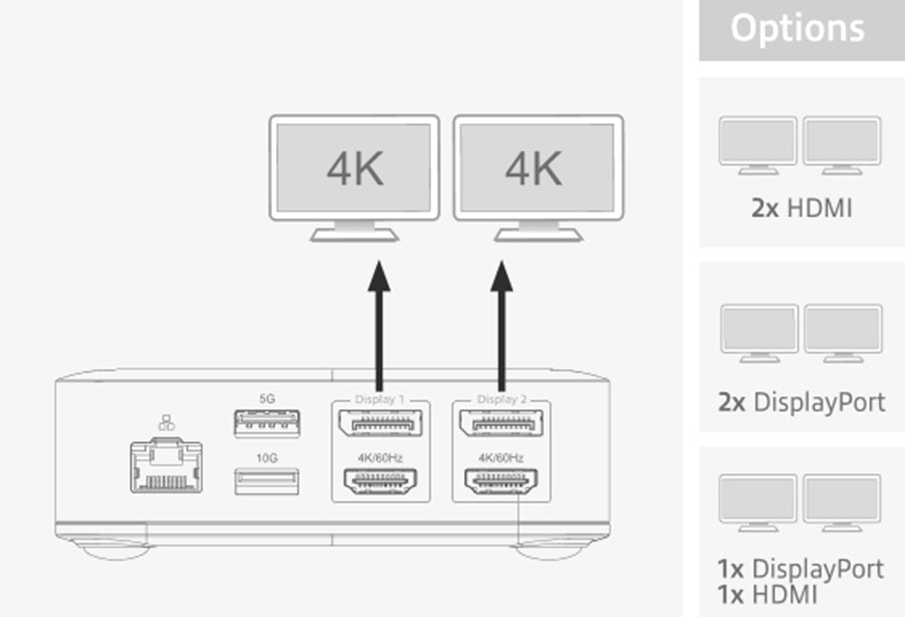

Liitä enintään 2 HDMI- tai DisplayPort-näyttöä.
Katso kuva alla.
Katso lisätietoja suurimmasta tuetusta resoluutiosta ja virkistystaajuudesta alla olevasta linkistä.
Max-tuetut-resoluutiot-päivitysnopeus-HDMI-liitäntä
Kannettavan tietokoneen lataaminen ja AC7150:n käynnistäminen

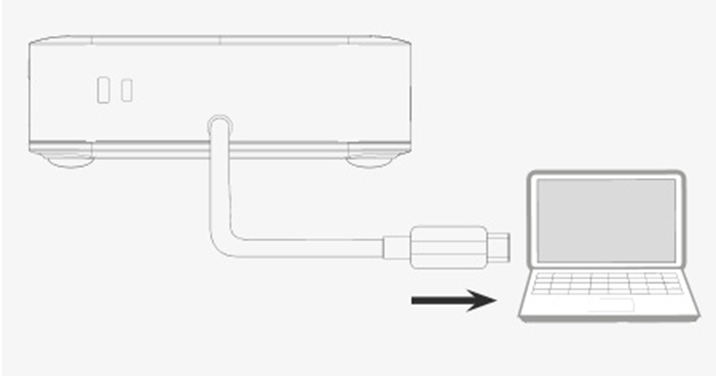

AC7150:n virta kytketään päälle liitetyn USB-C-kaapelin tai mukana toimitetun USB-A-sovittimen kautta.
Telakointiasemassa on Power Delivery pass-through -portti, joka tukee enintään 85W Power Delivery (PD) -virtaa.

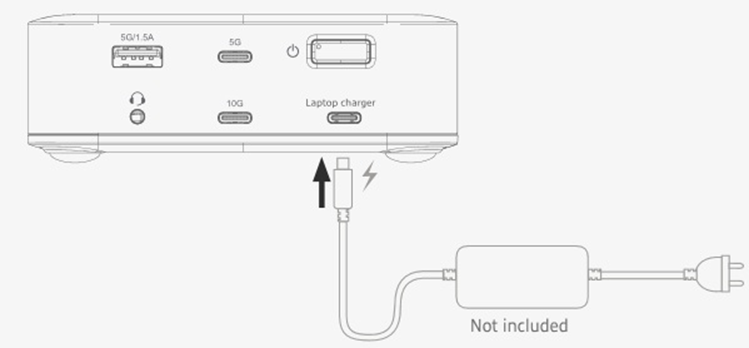

Kytke kannettavan tietokoneen USB-C-laturi (enintään 100 W) PD-läpivientiporttiin, jotta voit ladata kannettavan tietokoneen telakointiaseman kautta. Tämä vaatii noin 5W tehon virtalähteestäsi.
Joissakin tapauksissa kannettavaa tietokonettasi ei voi ladata telakointiaseman kautta, vaikka olet kytkenyt esimerkiksi 45 W:n verkkovirtalähteen, jota kannettava tietokoneesi täysin tarvitsee.
Joissakin tapauksissa tarvitset verkkovirtalähdettä, joka pystyy antamaan 5W lisätehoa, jotta voit ladata kannettavan tietokoneen.
Siksi 65W:n USB-C-laturin liittäminen ratkaisee tämän ongelman, koska se antaa riittävästi virtaa.
Tämä ei vahingoita kannettavaa tietokonettasi millään tavalla. Loppujen lopuksi voit liittää USB-C-laturin enintään max. 100W.
Rajoitukset, jos telakointiasema on kytketty USB-A-porttiin USB-C-portin sijasta
AC7150:tä voidaan käyttää myös USB-A-portin kanssa käyttämällä mukana toimitettua USB-C (F) - USB-A-sovitinta (M).
Docking Station -telakointiasemaan on edelleen mahdollista liittää kaksi näyttöä ja käyttää useimpia muita ominaisuuksia, lukuun ottamatta kannettavan tietokoneen lataamista.
USB-A:n tiedonsiirtonopeus on alhaisempi kuin USB-C-liitännän.
Huomaa! Kun käytät telakointiasemaa USB-A-liitännän kanssa kannettavaan tietokoneeseen, Power Delivery -läpivienti (PD) -ominaisuus ei ole käytössä.
Tällöin kannettava tietokone vaatii oman virtalähteen kytkemisen.
Kytke AC7150-telakointiaseman virta pois päältä/päälle
AC7150 kytkeytyy automaattisesti päälle heti, kun se on liitetty lähdelaitteeseen. Joko USB-C- tai USB-A-portin kautta. Kun telakointiasema irrotetaan lähdelaitteesta, AC7150 kytkeytyy pois päältä.

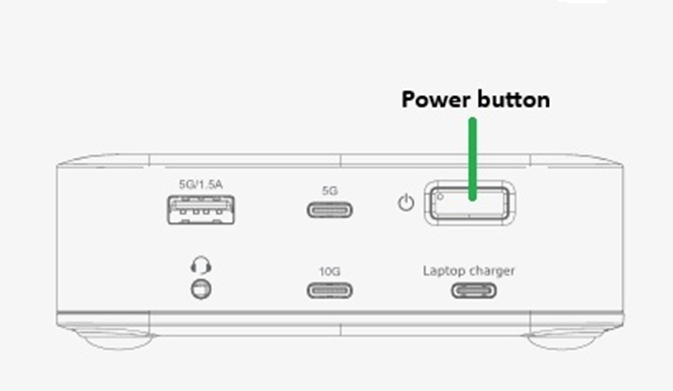

Tarvittaessa voit sammuttaa AC7150:n virran, kun se on edelleen kytketty kaapelilla.
Paina virtapainiketta kerran laitteen sammuttamiseksi ja kerran laitteen käynnistämiseksi uudelleen.
”Näytön tallennus"-luvan ottaminen käyttöön MacOS
Jotta ulkoiset kytketyt näytöt toimisivat MacOS-käyttöjärjestelmässäsi, MacOS-käyttöjärjestelmässäsi on otettava käyttöön vaihtoehto ”Näytön tallennus”.
Seuraa alla olevaa linkkiä, miten voit ottaa ”Screen Recording” -oikeuden käyttöön MacOS-käyttöjärjestelmässä.
AC7150-macOS-pyytää-näytön-tallennuslupaa
Ilmoitus ”DisplayLink Manager” haluaa tallentaa tämän tietokoneen näytön” koskee MacOS 10.15 -versiota tai uudempaa versiota.

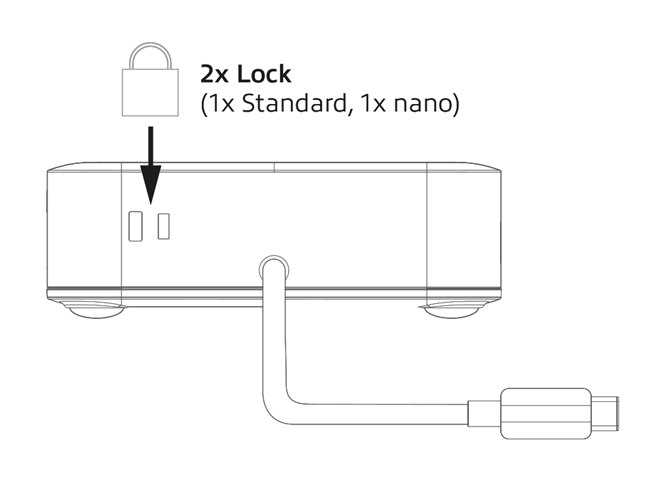

K-Lock (Kensington-lukko) -vaihtoehto
AC7150:ssä on valinnainen K-Lock (Kensingtonin lukko), jonka avulla telakointiasema voidaan kiinnittää kiinteään esineeseen, kuten pöytään.
Tarvitset K-Slot-turvakaapelilukon, jotta voit käyttää tätä vaihtoehtoa. Turvakaapeli ei sisälly AC7150-telakointiaseman toimitukseen!
