Mukautuva tila

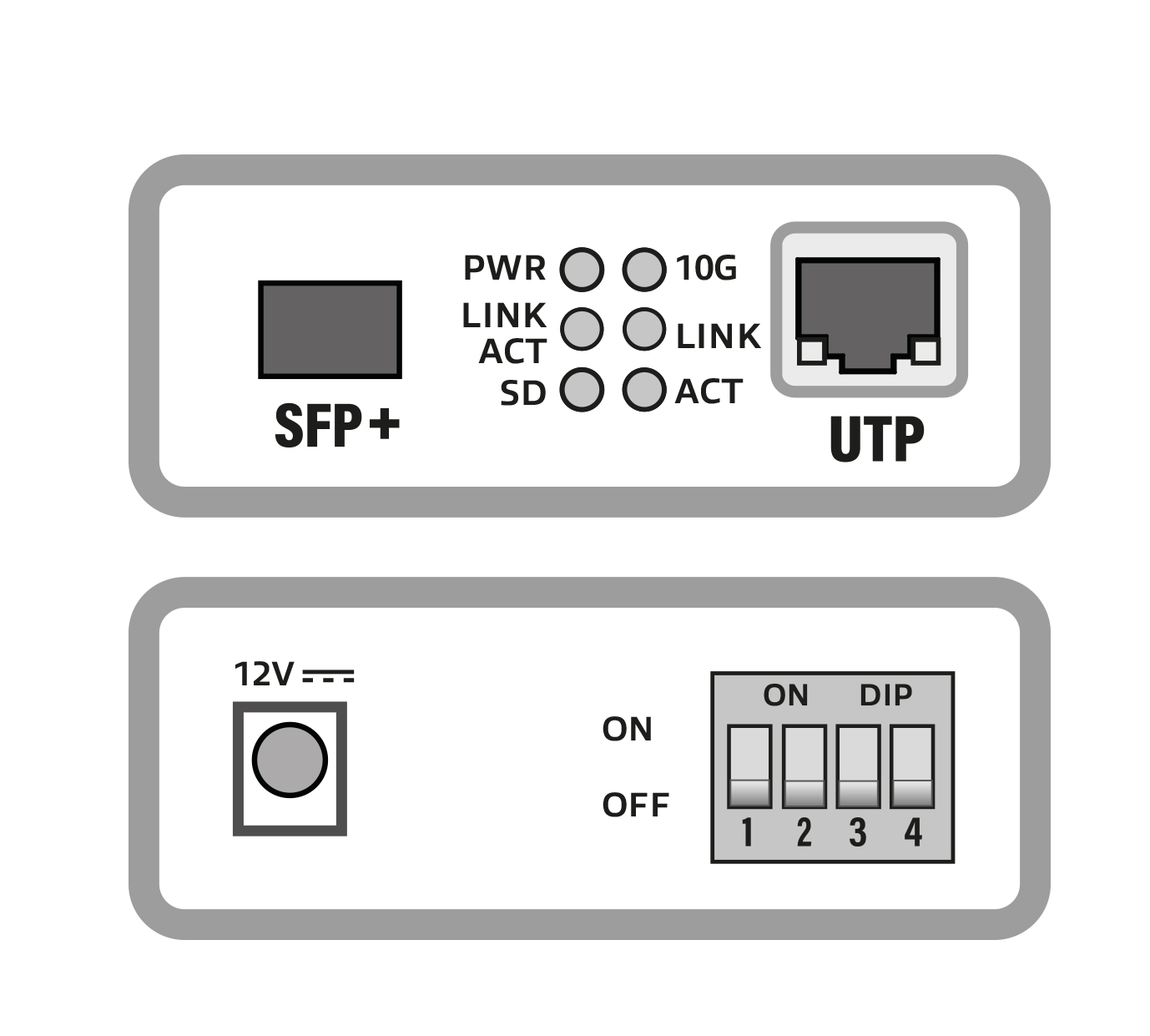

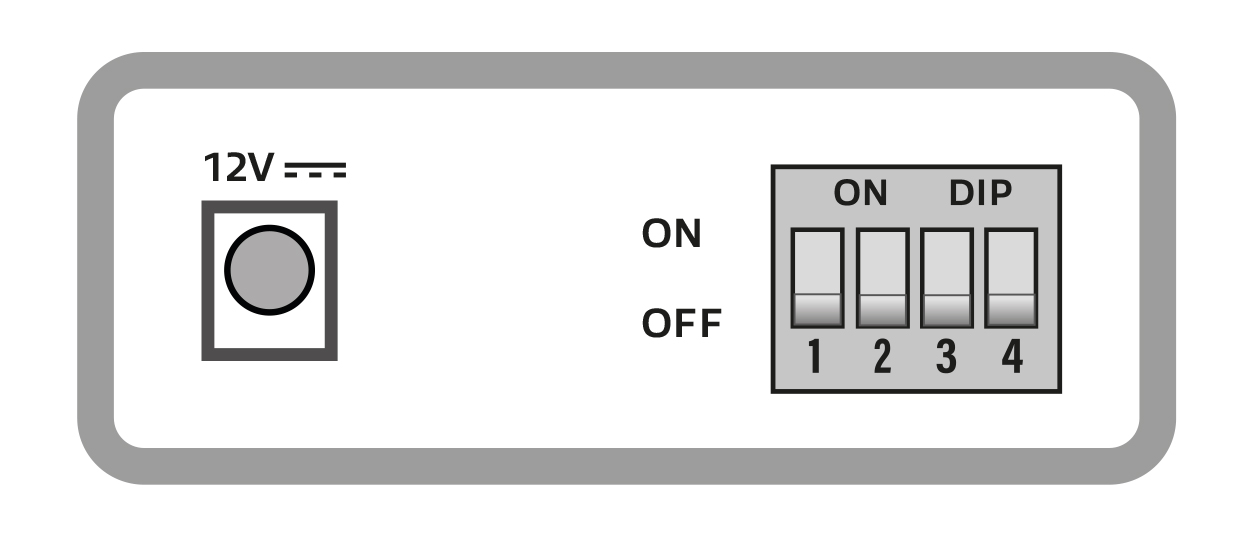

AC4455:n oletusasetus on, että kaikki dip-kytkimet on asetettu OFF-asentoon. Tässä tilassa mediamuunnin on asetettu ”mukautuvaan tilaan”. Tässä tilassa voidaan käyttää vain 10 Gbps SFP+ -lähettimiä. Mediamuuntimen Ethernet-portti on automaattisessa neuvottelutilassa ja toimii 100/1000 Mbps- ja 10 Gbps-verkkoympäristöissä.
Ohitustila

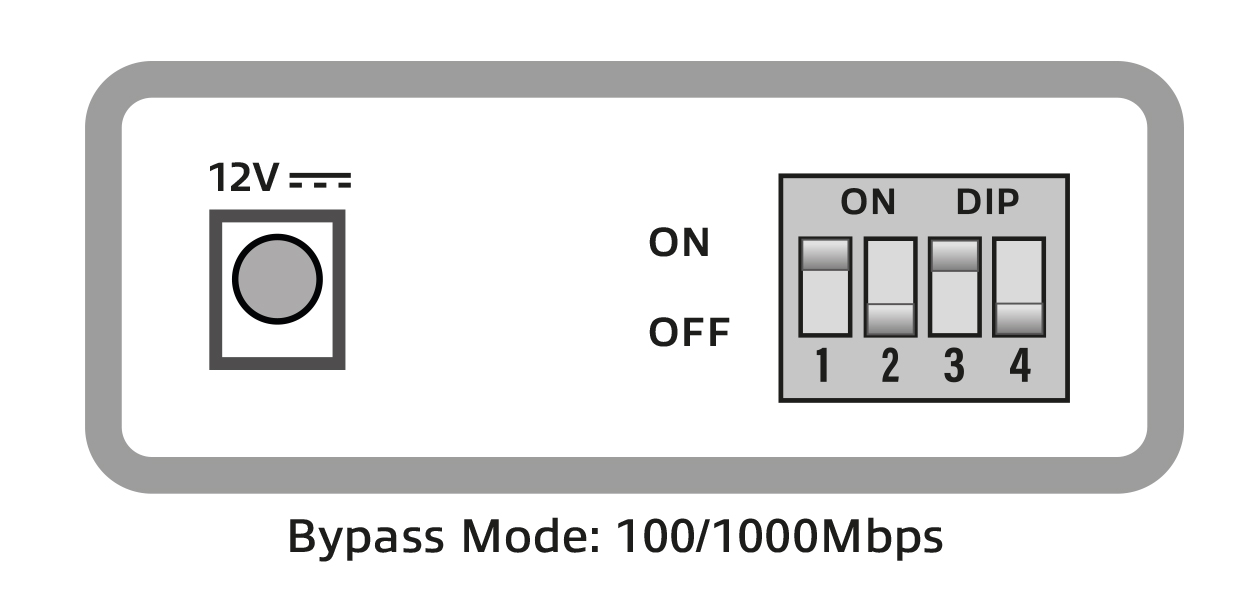

Myös muita koodaamattomia SFP-lähettimiä voidaan käyttää. AC4455 tukee 1,25 Gbps / 2,5 Gbps / 5 Gbps ja 10 Gbps SFP-lähettimiä. Kun ei käytetä 10Gbps SFP+ -lähetinvastaanotinta, AC4455 on asetettava ”ohitustilaan” (dip-kytkimet 1 ja 3 ON).
Huomautus: Kuituportin nopeuden ja Ethernet-portin nopeuden on vastattava toisiaan. Kun käytetään 1,25G SFP:tä, Ethernet-portin on oltava 1,25G tai 1G. PC:tä käytettäessä voi olla tarpeen asettaa Ethernet-portti manuaalisesti kiinteälle nopeudelle eikä käyttää automaattista neuvottelua.
LFP-tila
Kuitu LFP (Link Fault Pass-through) -testitila on valokuituverkkojen tärkeä ominaisuus, joka mahdollistaa tehokkaan vianmäärityksen ja huollon. Kun LFP-testitila on käytössä, se auttaa nopeasti tunnistamaan kuitulinkissä olevien vikojen tai ongelmien sijainnin.
Tässä tilassa valokuitulaitteet valvovat jatkuvasti linkkiä mahdollisten häiriöiden tai poikkeavuuksien varalta. Jos ilmenee vika, kuten kuitusignaalin katkeaminen tai häviäminen, LFP-testitila välittää vikatiedot automaattisesti asianmukaiselle verkkolaitteelle.

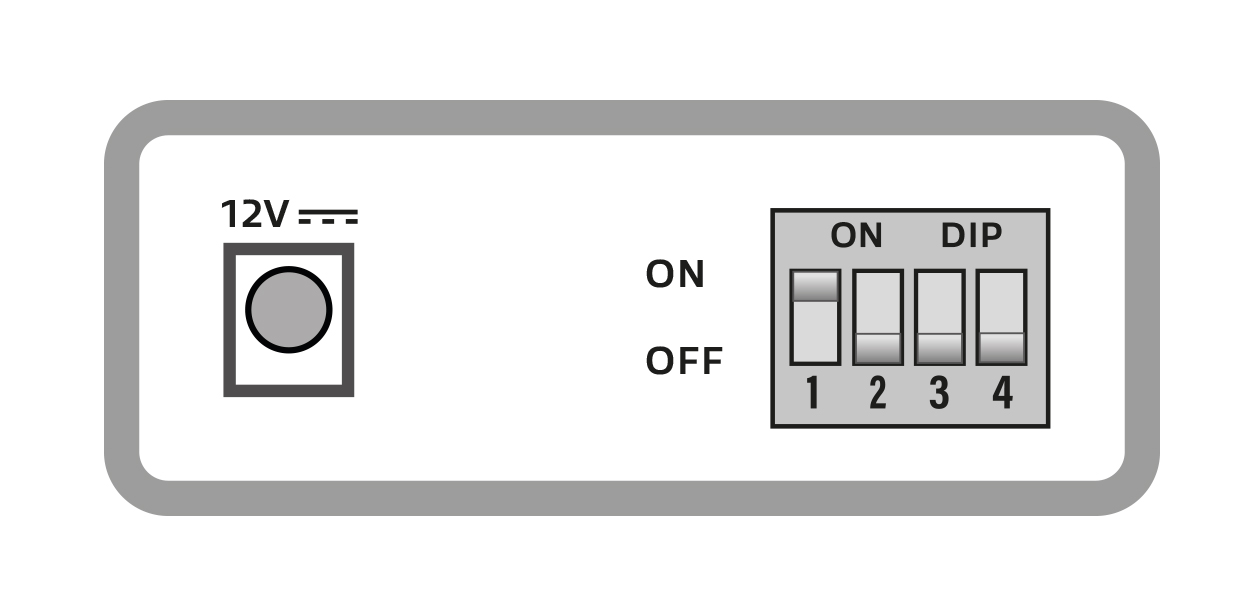

AC4455:n LFP-tilan aktivoimiseksi dip-kytkin 1 on asetettava ON-asentoon.
LFP:tä voidaan käyttää vain ”mukautuvassa tilassa”.

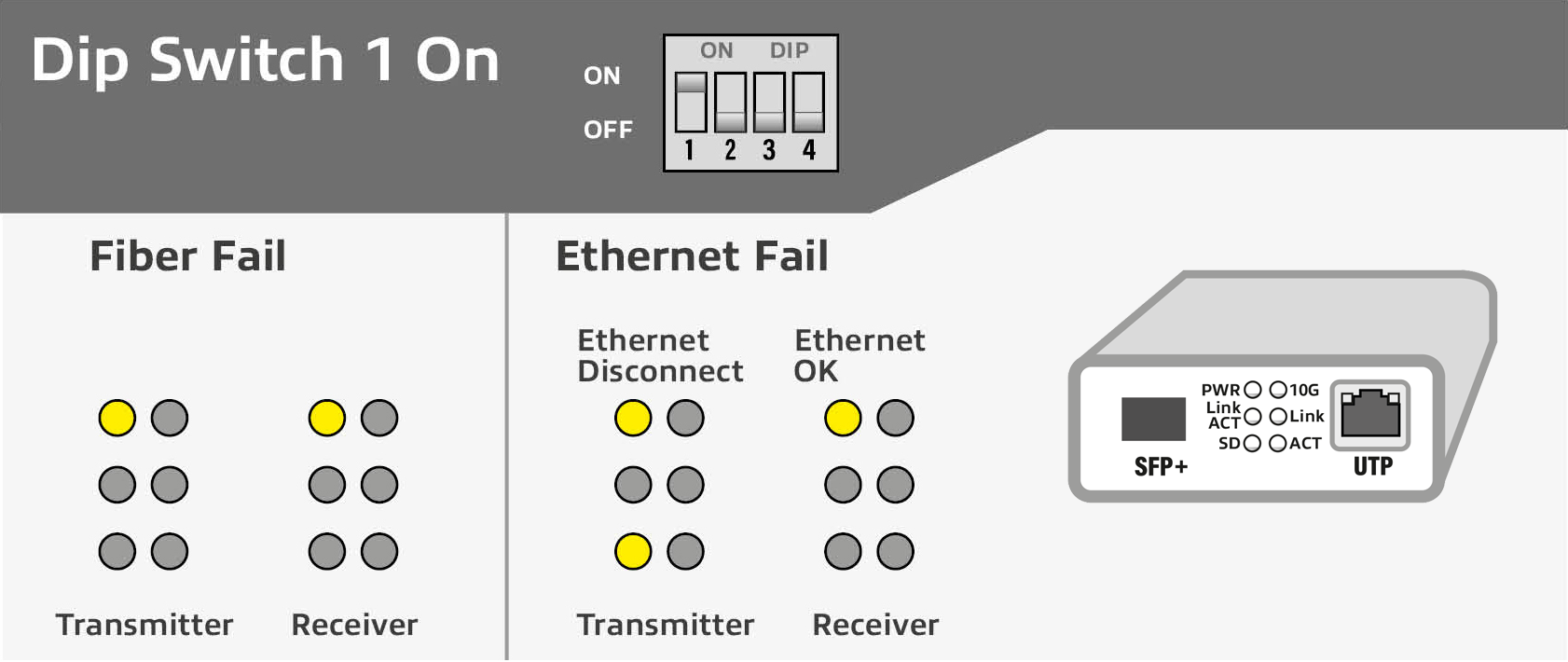

LED-merkkivalon selitys LFP-tilassa
10G merkkivalo LED
10G-led palaa vain, kun UTP-portti on liitetty 10G-verkkoon. Kun UTP-portti on kytketty verkkoon, joka ei tue 10G:tä, led pysyy pois päältä.
