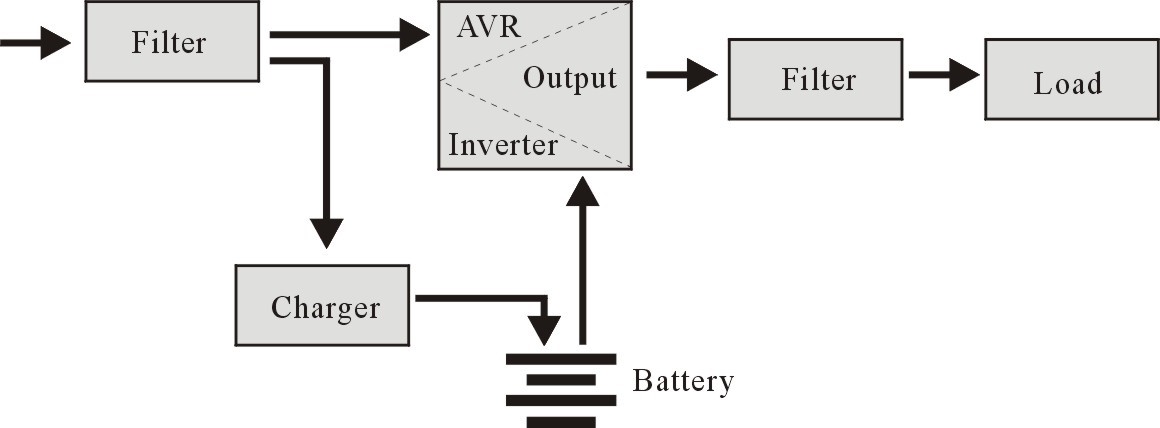

En modo AC
Cuando el SAI está en modo de funcionamiento normal, la CA pasa por el filtro y se filtran las ondas perjudiciales. Después, la CA carga la batería y, mientras tanto, pasa el AVR del SAI y el filtro y proporciona energía para el equipo.

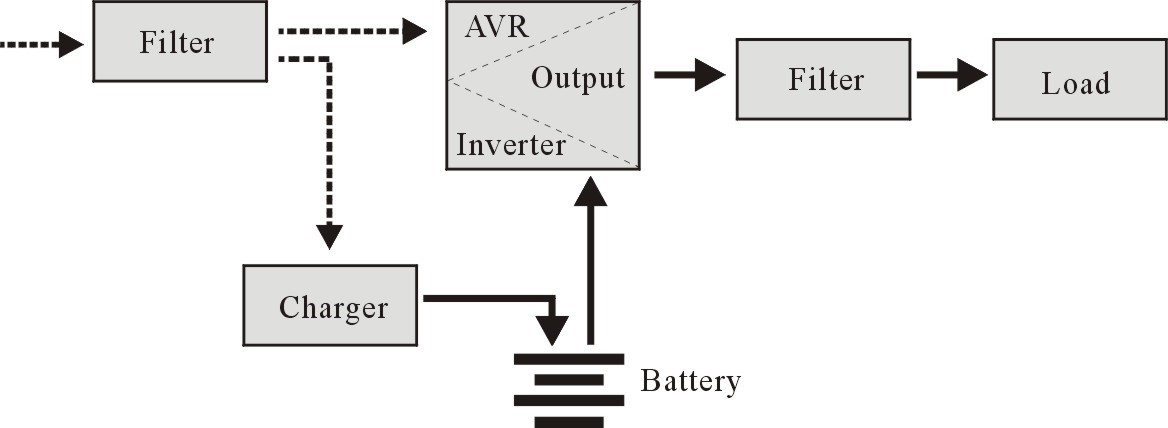

Fallo de CA
Cuando la CA falla, la batería suministra energía al inversor y luego pasa por el filtro y proporciona energía para el equipo, asegurando el suministro continuo de energía.
Salidas del SAI
El SAI AC2300 tiene 6 salidas:
En el lado izquierdo, tres salidas para la protección contra fallos de alimentación (sobretensiones/picos).
En el lado derecho, tres salidas para la protección contra fallos de alimentación (sobretensiones/picos) con una función de reserva cuando falla la CA. La batería integrada seguirá suministrando energía a los equipos conectados.
El SAI AC2305 tiene 2 salidas: 1x IEC (C13) + 1x enchufe UE tipo F hembra:
Ambas salidas son para la protección contra fallos de alimentación (sobretensiones/picos) con una función de respaldo cuando falla la CA. La batería integrada seguirá suministrando energía a los equipos conectados.
Batería y carga:
Cuando el SAI está conectado a la CA, el cargador cargará la batería completamente en unas 10 horas.
Cuando la batería se agote, apague el SAI y cargue la batería durante al menos 10 horas. A continuación, encienda el SAI
