Muchas pantallas táctiles 4K USB-C utilizan el modo DP de 4 carriles en lugar del modo DP de 2 carriles, para un cable USB-C hecho de cobre esto no es un problema, pero para un cable AOC es un problema porque se produce una conversión en el cable de una señal eléctrica a una señal luminosa y esta tiene que ser convertida de nuevo en el otro extremo.

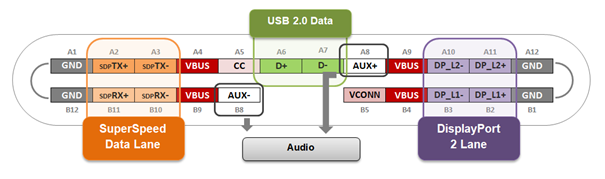

A continuación se muestra una imagen del uso del pin de un cable USB-C de 2 carriles (AK4310).
En este cable, se utilizan 4 hilos/pines para vídeo (morado) y 4 hilos/pines para datos (naranja).
Así que aquí tienes 1 chip que convierte los datos (naranja) en una señal de luz y en el otro lado esto se convierte de nuevo en una señal de datos eléctricos. Y lo mismo ocurre con la señal de vídeo (morada).

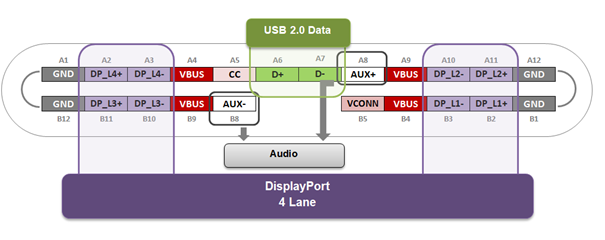

Al conectar un monitor mediante la técnica DP de 4 carriles, los 4 cables para datos se utilizan para el vídeo, como se puede ver en la imagen de abajo.
El chip debe ser capaz de lidiar con esto para detectar que no se están enviando datos, sino una señal de video, esto no es posible con el chip que está en los cables AOC de 2 carriles. En el AK4335 hay un chip adicional que determina el uso del cable, necesita 4 o 2 carriles para video. Cuando necesita 4 carriles, cambia a un chip utilizando los 8 cables/pines para la señalización de vídeo y para la pantalla táctil los datos USB 2.0 (verde) son suficientes para que la pantalla táctil funcione. Si detecta una pantalla con USB-C y 2 carriles es suficiente, solo usará 4 pines para video, manteniendo los otros 4 pines para transmisión de datos hasta 10Gbps.
Además, el AK4310 mide solo 10 m, el AK4335 tiene una longitud de 15 m (pero con una limitación de solo 40 W PD en lugar de 60 W)
Entonces, dado que la mayoría de las pantallas táctiles 4K necesitan 4 carriles para la señal de video, necesitará un cable AOC que pueda hacer esto: AK4323 (3 m, 60 W); AK4325 (5 m, 60 W); AK4327 (7,5 m, 60 W); AK4330 (10 m, 60 W); AK4335 (15 m, 40 W)
