Extensor HDMI 2.0 4K sobre UTP CAT6 con soporte IR
El extensor HDMI 2.0 AC7811 le permite extender una señal HDMI a través de UTP CAT6 a una distancia de hasta 60 metros con una resolución máxima de 4K a 60 Hz.
O con una resolución de 4K a 30 Hz / 1080p a 60 Hz, a una distancia de hasta 70 m.

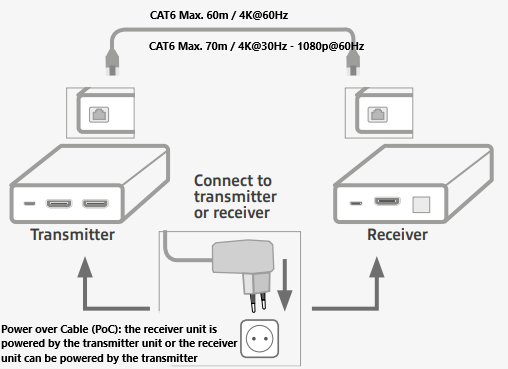

Compatibilidad con alimentación por cable (PoC) mediante cable CAT6
El conjunto extensor HDMI admite alimentación por cable (PoC) bidireccional mediante UTP CAT6.
Esto significa que la unidad receptora recibe alimentación de la unidad transmisora o la unidad receptora puede alimentar al transmisor, por lo que solo se requiere una unidad de fuente de alimentación (PSU).

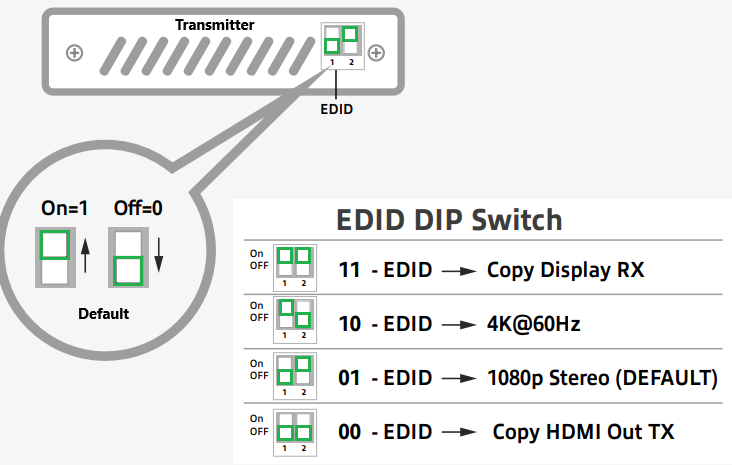

Función de copia EDID
La función de copia EDID, también conocida como identificación de pantalla extendida, garantiza la comunicación de resolución entre los dispositivos de origen y de salida.
Sin EDID, las capacidades de origen y de visualización pueden diferir completamente y provocar que no haya rendimiento de imagen en absoluto. Con EDID, la capacidad de visualización se comunicará a los dispositivos de origen para obtener la mejor calidad posible.
RX = Receiver
TX = Transmitter
11 → Copiar información de la pantalla conectada al receptor (RX) y viceversa
10 → Resolución de 4K a 60 Hz en todas las pantallas conectadas
01 → Resolución de 1080p a 60 Hz en todas las pantallas conectadas
00 → Copiar información de la pantalla conectada al transmisor (TX) hacia la pantalla en el receptor
Es obligatorio tener una pantalla conectada al transmisor para poder copiar EDID (copiar salida HDMI TX) desde esta pantalla conectada a la pantalla conectada en el receptor.
Arriba se muestra una imagen de ejemplo de las diferentes configuraciones de EDID y cómo se comunica el EDID con los dispositivos conectados.
Por ejemplo, cuando se conecta un monitor o televisor con capacidad para 4K al transmisor y se copia el EDID y se envía al receptor, en el que está conectado un monitor con capacidad máxima para 1080p, no será posible realizar ninguna visualización para este monitor.
En ese punto es necesario cambiar EDID a la opción “Copiar pantalla RX” para recuperar la información de resolución del monitor conectado al receptor.
Conectar una pantalla de bucle local
La unidad transmisora tiene una salida HDMI adicional para conectar un televisor o monitor local.
El contenido del dispositivo fuente se puede visualizar en un televisor o monitor cerca de la unidad transmisora.
Conexión en cascada a través del puerto HDMI OUT de bucle local
Utilice el puerto HDMI de bucle local (transmisor) para conectar en cascada a otros extensores HDMI.
Control por infrarrojos a través de transmisor y receptor IR incluidos
Se incluyen un transmisor y receptor infrarrojos para controlar el dispositivo fuente con su control remoto predeterminado.

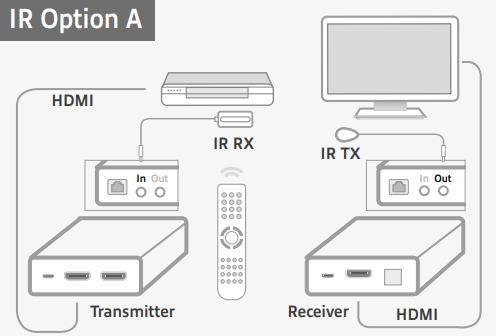

Opción A: Dispositivo fuente que se controlará de forma remota desde la unidad receptora.

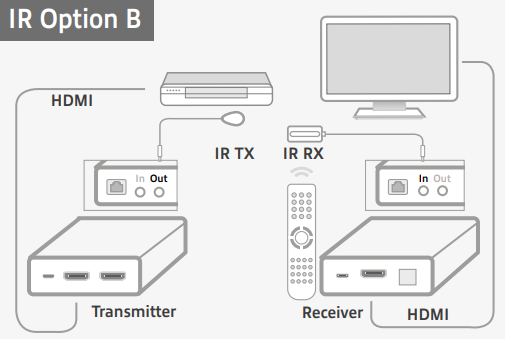

Opción B: Dispositivo fuente que se controlará remotamente desde la unidad transmisora.
