Set extensor HDMI 1.4 4K sobre CAT6 UTP con soporte IR

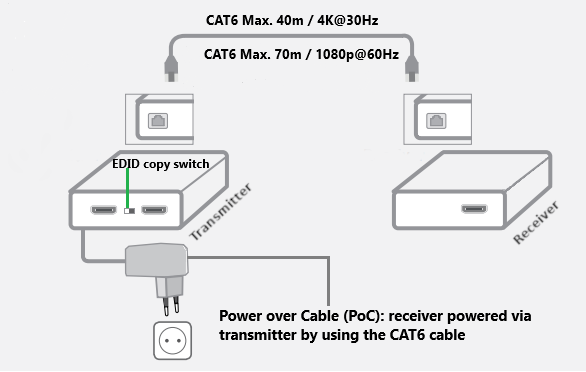

El extensor HDMI 1.4 AC7801 le permite extender una señal HDMI a través de un cable UTP CAT6 a una distancia de hasta 40 m con una resolución máxima de 4K@30 Hz.
O con una resolución de 1080p@60Hz, a una distancia de hasta 70 m.
Soporte de alimentación por cable (PoC) mediante cable CAT6
El extensor HDMI admite alimentación por cable (PoC) a través de CAT6 UTP.
Sólo el transmisor necesita alimentación. La unidad receptora recibe alimentación del transceptor a través del cable UTP conectado.

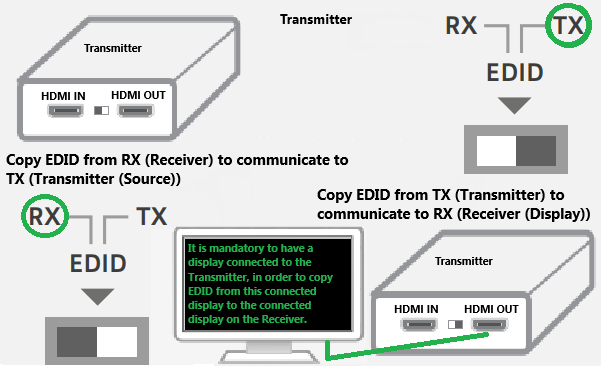

Función de copia EDID
La función de copia EDID, también conocida como Extended Display Identification, garantiza la comunicación de resolución entre los dispositivos de origen y de salida.
Sin EDID, las capacidades de la fuente y de la pantalla pueden diferir completamente y provocar que no haya ningún rendimiento de imagen. Con EDID, la capacidad de visualización se comunicará al dispositivo de origen para obtener la mejor calidad posible.
Es obligatorio tener una pantalla conectada al transmisor para copiar el EDID de esta pantalla conectada a la pantalla conectada del receptor. pantalla conectada a la pantalla conectada en el Receptor.

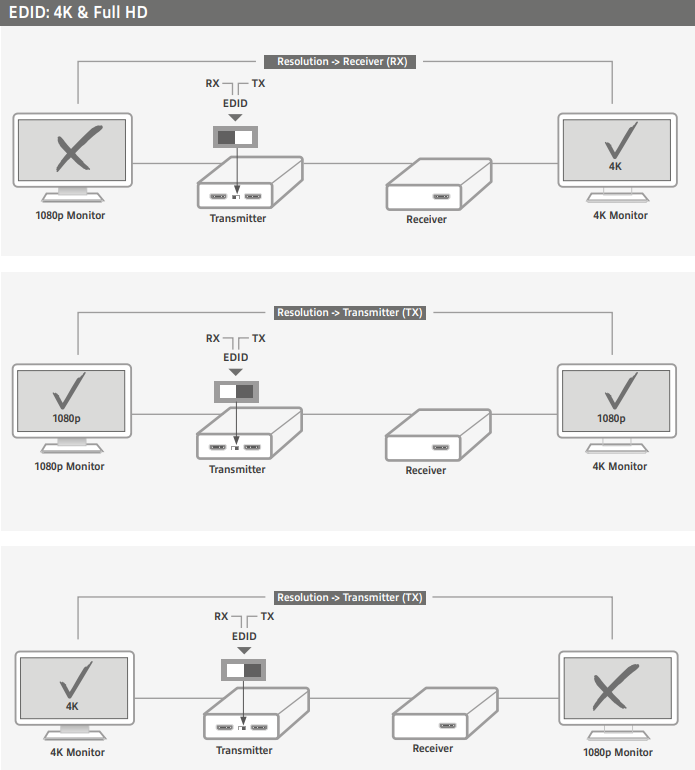

A continuación se muestra una imagen de ejemplo de cómo el EDID se comunica con los dispositivos conectados.
Por ejemplo, cuando se conecta un monitor/televisor 4K al transmisor y el EDID se copia y se envía al receptor, en el que hay conectado un monitor de 1080p como máximo, el EDID se copia y se envía al receptor, en el que hay conectado un monitor de 1080p como máximo. 1080p como máximo,
no será posible la visualización de este monitor.
En ese momento, es necesario cambiar EDID a la opción RX para recuperar la información de resolución del monitor conectado al receptor.
Conectar una pantalla de bucle local
La unidad transmisora tiene una salida HDMI adicional para conectar un televisor o monitor local.
El contenido del dispositivo fuente puede visualizarse en un televisor o monitor cercano a la unidad transmisora.
Conexión en cascada mediante bucle local Puerto HDMI OUT
Utilice el puerto HDMI de bucle local (Transmisor) para conectar en cascada otros extensores HDMI.

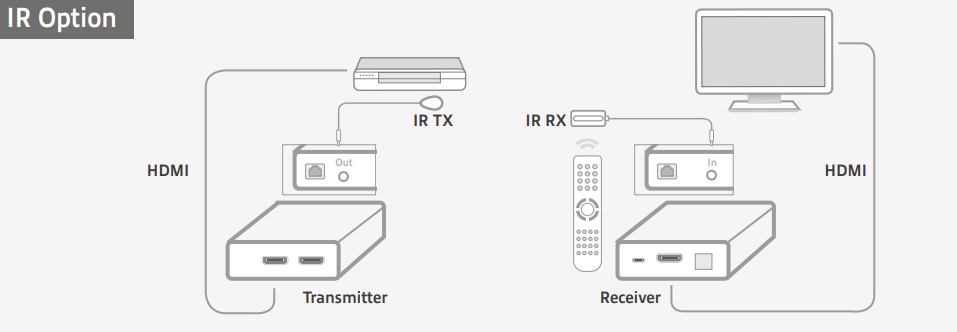

Control por infrarrojos mediante transmisor y receptor IR incluidos
El AC7801 incluye un transmisor y un receptor de infrarrojos para controlar a distancia el dispositivo fuente (por ejemplo, un reproductor multimedia).
Conecte el cable IR (infrarrojos) «TX» incluido a la «IR OUT» del transmisor y monte el LED IR junto al ojo IR del dispositivo fuente con capacidad remota.
Conecte el cable IR (infrarrojos) «RX» incluido a la «IR IN» del receptor y monte el LED IR en un lugar conveniente para controlar el dispositivo remoto desde una ubicación en la que se encuentre el receptor.
