Modo adaptativo

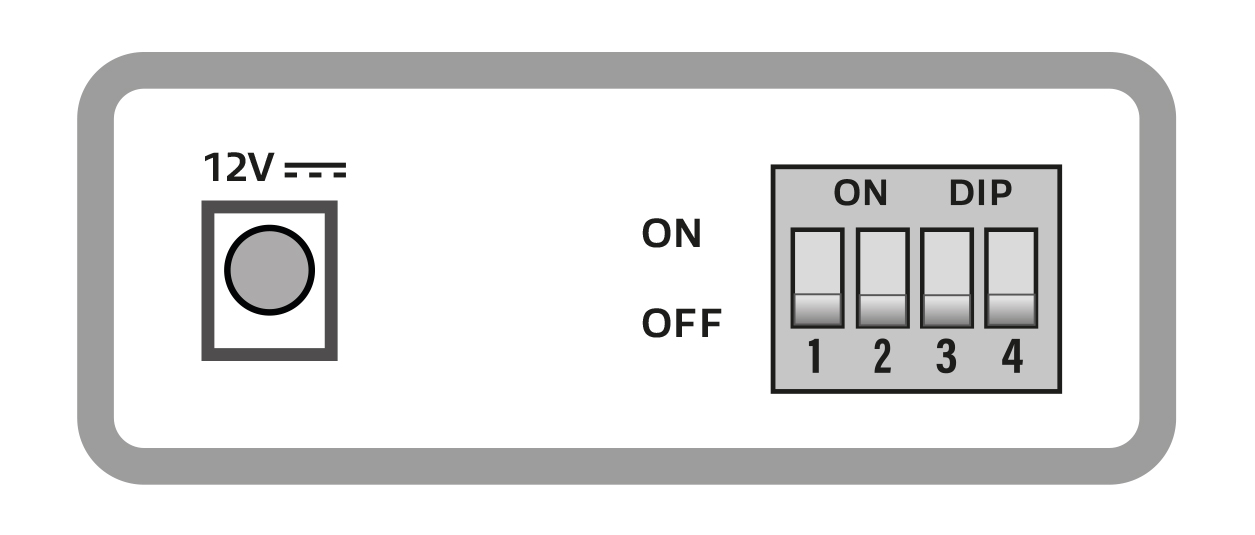

El AC4455 viene configurado por defecto con todos los interruptores DIP en OFF. En este modo, el convertidor de medios está configurado en «Modo adaptativo». En este modo sólo pueden utilizarse transceptores SFP+ de 10 Gbps. El puerto Ethernet del conversor multimedia está en modo de negociación automática y funcionará en entornos de red de 100/1000 Mbps y 10 Gbps.
Modo Bypass

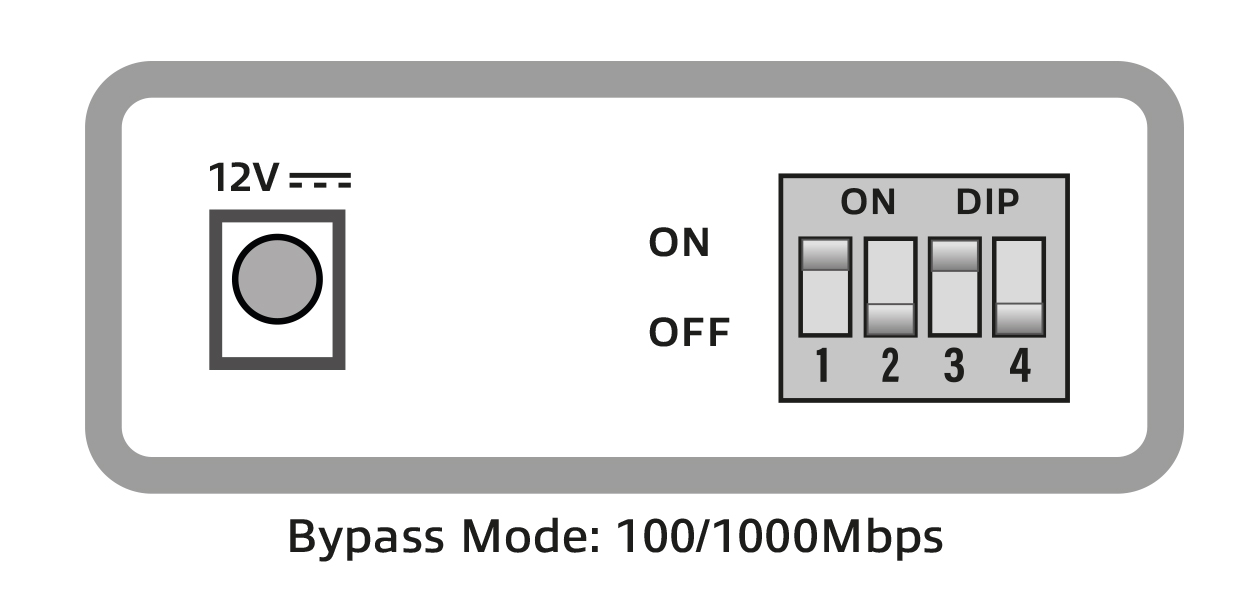

Se pueden utilizar otros transceptores SFP no codificados. El AC4455 admite transceptores SFP de 1,25Gbps / 2,5Gbps / 5Gbps y 10Gbps. Si no se utiliza un transceptor SFP+ de 10 Gbps, el módulo AC4455 debe configurarse en «Modo bypass» (interruptores DIP 1 y 3 en ON).
Nota: La velocidad del puerto de fibra y la del puerto Ethernet deben coincidir. Si se utiliza un SFP de 1,25G, el puerto Ethernet debe ser de 1,25G o 1G. Cuando se utiliza un PC puede ser necesario configurar manualmente el puerto Ethernet a una velocidad fija y no utilizar la negociación automática.
Modo LFP
El modo de prueba de fibra LFP (Link Fault Pass-through) es una característica importante en las redes de fibra óptica que permite una solución de problemas y un mantenimiento eficaces. Cuando está activado, el modo de prueba LFP ayuda a identificar rápidamente la localización de fallos o problemas en el enlace de fibra.
En este modo, el equipo de fibra óptica supervisa continuamente el enlace para detectar cualquier interrupción o anomalía. Si se produce un fallo, como una interrupción o pérdida de la señal de fibra, el modo de prueba LFP transmite automáticamente la información del fallo al dispositivo de red adecuado.

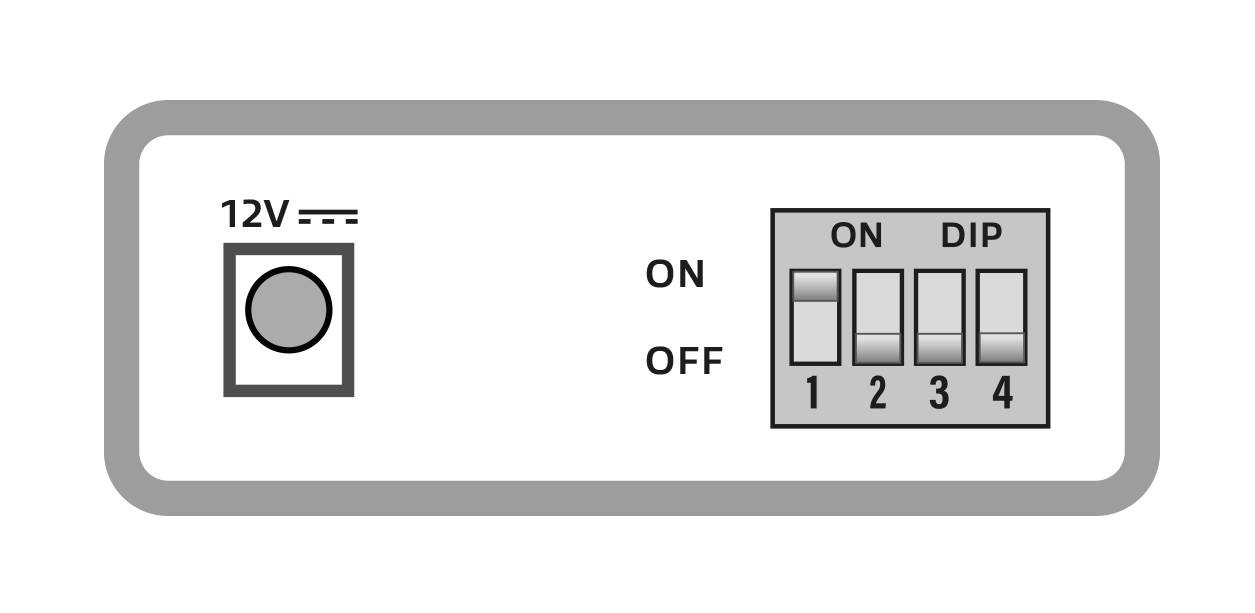

Para activar el modo LFP en el AC4455, el interruptor DIP 1 debe estar en la posición ON.
LFP sólo puede utilizarse en «Modo Adaptativo».

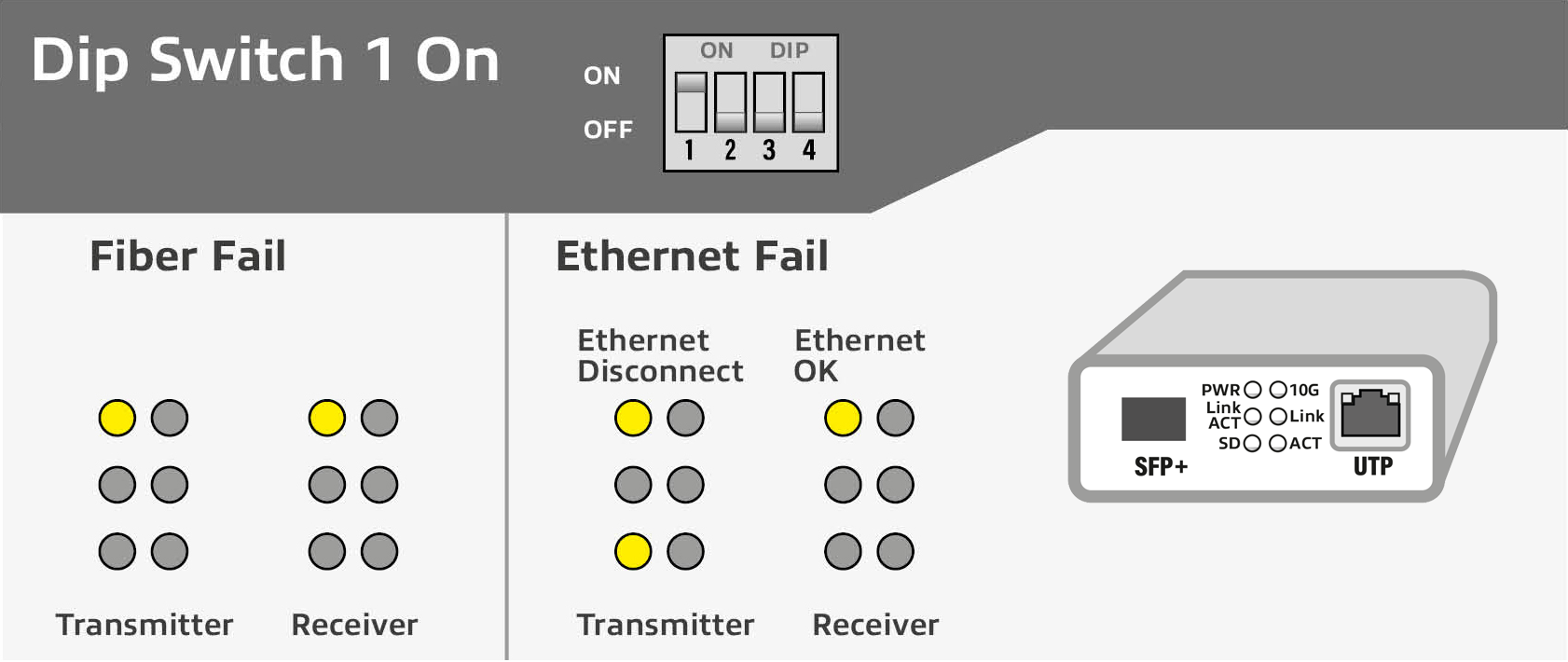

Explicación del LED indicador en modo LFP

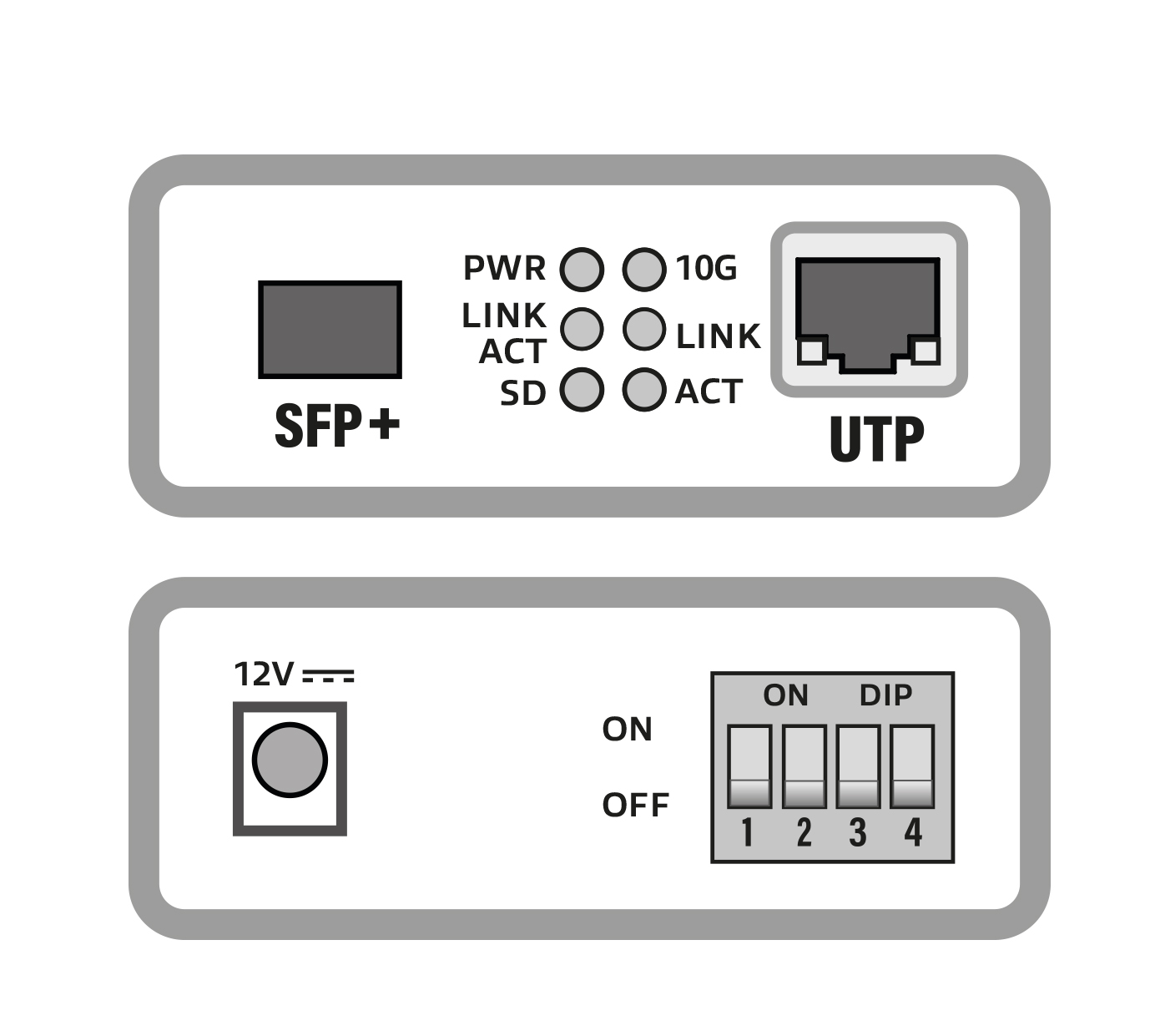

LED indicador 10G
El led 10G sólo estará encendido cuando el puerto UTP esté conectado a una red 10G. Cuando el puerto UTP está conectado a una red que no soporta 10G, el led permanecerá apagado.
