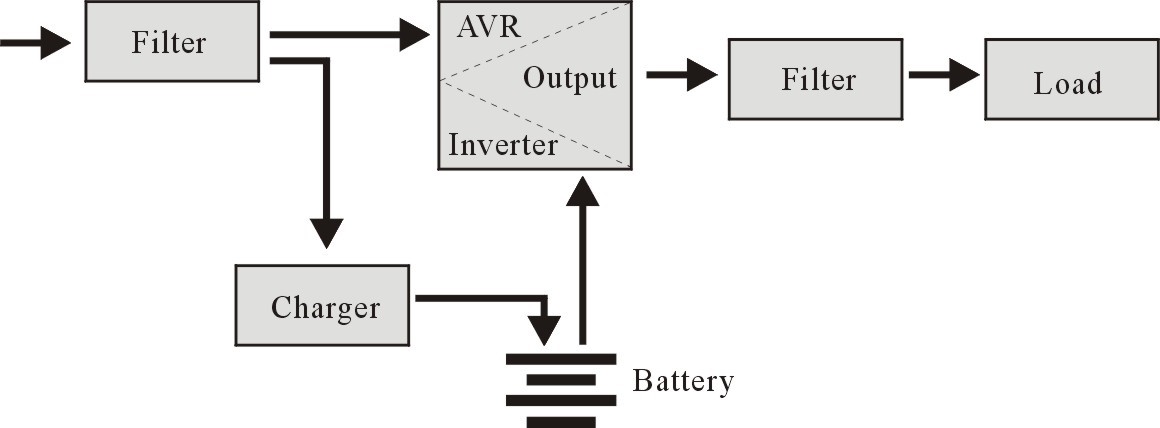

Σε λειτουργία AC
Όταν το UPS βρίσκεται σε κανονική λειτουργία, το εναλλασσόμενο ρεύμα περνάει από το φίλτρο και τα επιβλαβή κύματα φιλτράρονται. Μετά από αυτό, το εναλλασσόμενο ρεύμα φορτίζει την μπαταρία και εν τω μεταξύ, περνάει από τον AVR του UPS και το φίλτρο και παρέχει ισχύ για τον εξοπλισμό.

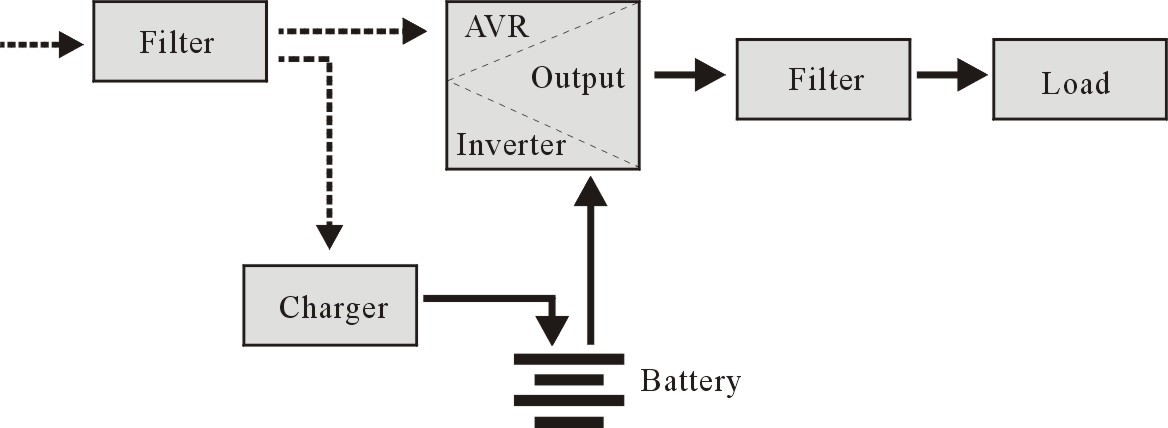

Αποτυχία εναλλασσόμενου ρεύματος
Όταν το εναλλασσόμενο ρεύμα αποτύχει, η μπαταρία θα τροφοδοτήσει με ρεύμα τον μετατροπέα και στη συνέχεια θα περάσει από το φίλτρο και θα παρέχει ρεύμα στον εξοπλισμό, εξασφαλίζοντας τη συνεχή παροχή ρεύματος.
Έξοδοι UPS
Το UPS AC2300 διαθέτει 6 εξόδους:
Στην αριστερή πλευρά τρεις εξόδους για την προστασία από διακοπή ρεύματος (υπέρταση/ακίδα).
Στη δεξιά πλευρά τρεις έξοδοι για προστασία από διακοπή ρεύματος (surge/spike) με εφεδρική λειτουργία όταν το εναλλασσόμενο ρεύμα διακόπτεται. Η ενσωματωμένη μπαταρία θα συνεχίσει να τροφοδοτεί με ρεύμα τον συνδεδεμένο εξοπλισμό.
Το UPS AC2305 διαθέτει 2 εξόδους 1x IEC (C13) + 1x υποδοχή ΕΕ τύπου F θηλυκό:
Και οι δύο έξοδοι προορίζονται για προστασία από διακοπή ρεύματος (υπέρταση/απότομο) με εφεδρική λειτουργία όταν το εναλλασσόμενο ρεύμα αποτύχει. Η ενσωματωμένη μπαταρία θα συνεχίσει να παρέχει ρεύμα για τον συνδεδεμένο εξοπλισμό.
Μπαταρία και φόρτιση:
Όταν το UPS είναι συνδεδεμένο στο εναλλασσόμενο ρεύμα, ο φορτιστής θα φορτίσει πλήρως την μπαταρία σε περίπου 10 ώρες.
Όταν η μπαταρία εξαντληθεί, απενεργοποιήστε το UPS και φορτίστε την μπαταρία για τουλάχιστον 10 ώρες όταν. Στη συνέχεια, ενεργοποιήστε το UPS
