Πολλές οθόνες αφής 4K USB-C χρησιμοποιούν τη λειτουργία DP 4 λωρίδων αντί για τη λειτουργία DP 2 λωρίδων, για ένα καλώδιο USB-C κατασκευασμένο από χαλκό αυτό δεν είναι πρόβλημα, αλλά για ένα καλώδιο AOC είναι πρόβλημα επειδή υπάρχει μετατροπή που λαμβάνει χώρα στο καλώδιο από ηλεκτρικό σήμα σε φωτεινό σήμα και αυτό πρέπει να μετατραπεί ξανά στο άλλο άκρο.

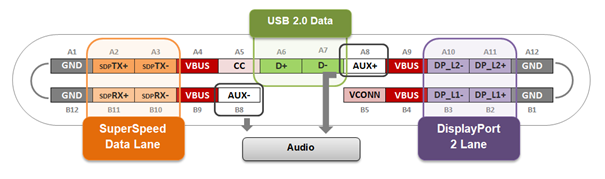

Ακολουθεί μια εικόνα της χρήσης καρφίτσας ενός καλωδίου USB-C 2 λωρίδων (AK4310).
Σε αυτό το καλώδιο, 4 καλώδια/ακίδες χρησιμοποιούνται για βίντεο (μωβ) και 4 καλώδια/ακίδες χρησιμοποιούνται για δεδομένα (πορτοκαλί).
Έτσι, εδώ έχετε 1 τσιπ που μετατρέπει δεδομένα (πορτοκαλί) σε φωτεινό σήμα και από την άλλη πλευρά αυτό μετατρέπεται ξανά σε ηλεκτρικό σήμα δεδομένων. Και το ίδιο ισχύει και για το σήμα βίντεο (μοβ).

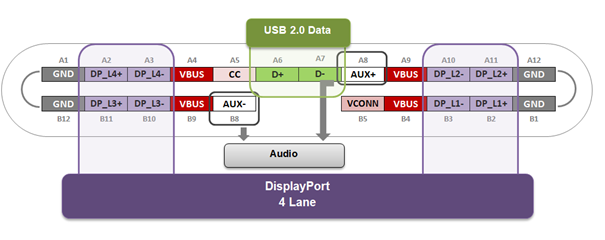

Όταν συνδέετε μια οθόνη χρησιμοποιώντας την τεχνική DP 4 λωρίδων, τα 4 καλώδια για δεδομένα χρησιμοποιούνται για βίντεο όπως μπορείτε να δείτε στην παρακάτω εικόνα.
Το τσιπ πρέπει στη συνέχεια να είναι σε θέση να το αντιμετωπίσει για να ανιχνεύσει ότι δεν αποστέλλονται δεδομένα αλλά ένα σήμα βίντεο, αυτό δεν είναι δυνατό με το τσιπ που βρίσκεται στα καλώδια AOC 2 λωρίδων. Στο AK4335 υπάρχει ένα πρόσθετο τσιπ που καθορίζει τη χρήση του καλωδίου, χρειάζεται 4 ή 2 λωρίδες για βίντεο. Όταν χρειάζεται 4 λωρίδες αλλάζει σε Chip χρησιμοποιώντας και τα 8 καλώδια/ακίδες για σηματοδότηση βίντεο και για την οθόνη αφής τα δεδομένα USB 2.0 (Πράσινο) επαρκούν για να λειτουργήσει η οθόνη αφής. Εάν εντοπίσει ότι μια οθόνη με USB-C και 2 λωρίδες είναι επαρκής, θα χρησιμοποιήσει μόνο 4 ακίδες για βίντεο, διατηρώντας τις άλλες 4 ακίδες για μετάδοση δεδομένων έως και 10 Gbps.
Επιπλέον, το AK4310 είναι μόνο 10m, το AK4335 έχει μήκος 15m (αλλά με περιορισμό μόνο 40W PD αντί για 60W)
Έτσι, δεδομένου ότι οι περισσότερες οθόνες αφής 4K χρειάζονται 4 λωρίδες για το σήμα βίντεο, θα χρειαστείτε ένα καλώδιο AOC που μπορεί να το κάνει αυτό: AK4323 (3m, 60W). AK4325 (5m, 60W); AK4327 (7,5 μ., 60 W); AK4330 (10m, 60W); ΑΚ4335 (15μ, 40W)
