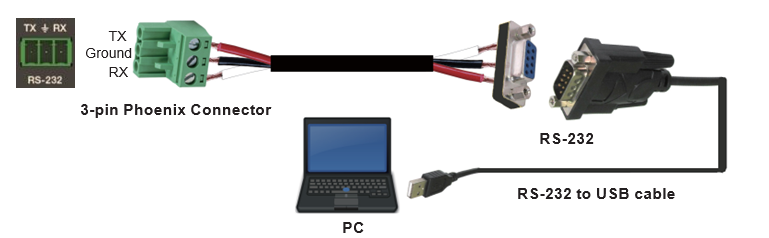

Το AC7912 μπορεί να διαχειριστεί χρησιμοποιώντας εντολές RS-232. Μπορείτε να το κάνετε αυτό με ένα σειριακό καλώδιο ή συνδέοντας ένα καλώδιο USB στη θύρα PC 1 μαζί με το κατάλληλο λογισμικό. Παρακαλούμε δείτε την παρακάτω εικόνα για το πώς να συνδεθείτε μέσω ενός καλωδίου RS-232 σε USB.
Διάταξη ακίδων συνδετήρα RS-232:
PIN 2 --> TX
PIN 3 --> RX
PIN 5 --> Γείωση
| Εντολές ASCII | |||||
| Πρωτόκολλο σειριακής θύρας. Baud rate: 115200 (προεπιλογή), Data bits: 8, Stop bits:1, Check bit: 0 | |||||
| x - Παράμετρος 1 | z - Παράμετρος 2 | ! - Διαχωριστικό | |||
| Κωδικός Εντολής | Περιγραφή Λειτουργίας | Παράδειγμα | Ανατροφοδότηση | Προεπιλεγμένη Ρύθμιση | |
| help! | Λίστα όλων των εντολών | help! | |||
| status! | Λήψη τρέχουσας κατάστασης συσκευής | status! | |||
| r type! | Λήψη μοντέλου συσκευής | r type! | 2x1 dual monitor kvm hdmi2.1 switcher | ||
r fw version! |
Λήψη έκδοσης λογισμικού | r fw version! | mcu fw version: vx.xx.xx kvm fw version: vx.xx.xx | ||
| power z! | Ενεργοποίηση/απενεργοποίηση συσκευής (z=0~1)
| power 1! |
power on | ||
| r power! | Λήψη τρέχουσας κατάστασης ισχύος | r power! | power on | ||
| reboot! | Επανεκκίνηση συσκευής | reboot! | reboot… | ||
| reset! | Επαναφορά στις εργοστασιακές ρυθμίσεις | reset! | reset to factory defaults | ||
| s auto switch x! | Ενεργοποίηση/απενεργοποίηση της αυτόματης εναλλαγής (x=0~1)
| s auto switch! |
auto switch: enable |
auto switch: enable | |
| r auto switch! | Λήψη κατάστασης αυτόματης εναλλαγής | r auto switch! | auto switch: enable | ||
s beep z! | Ενεργοποίηση/απενεργοποίηση βομβητή (z=0~1)
| s beep 1! |
beep on |
beep off | |
| r beep! | Λήψη κατάστασης βομβητή | r beep! | beep on | ||
| s output mode z! | Ορισμός τρόπου εξόδου (z=1~2) 1. τρόπος εξόδου 1 2. τρόπος εξόδου 2 | s output mode 1! | output mode: 1 | ||
| r output mode! | Λήψη τρόπου εξόδου | r output mode! | output mode: 1 | ||
| s input/usb z! | Ορισμός θύρας εισόδου ή θύρας usb host (z=1~2) 1.input 1 2.input 2 | s input/usb 1! | s input/usb 1! | input/usb: 1 | |
| r input/usb! | Λήψη θύρας εισόδου ή θύρας usb host | r input/usb! | input/usb: 1 | ||
| s output x stream z! | Ορισμός εξόδου (x=0~2) ενεργοποίηση/απενεργοποίηση ροής (z=0~1) x:0. όλες οι έξοδοι x:1. έξοδος 1 x:2. έξοδος 2 z:0. απενεργοποίηση ροής εξόδου z:1. ενεργοποίηση ροής εξόδου z:1. ενεργοποίηση ροής εξόδου | s output 1 stream 1! | output 1 stream: enable | output 1 stream: enable output 2 stream: enable | |
| r output x stream! | Λήψη κατάστασης ροής εξόδου | r output x stream! | output 1 stream: enable | ||
