Σετ επέκτασης 4K HDMI 2.0 μέσω CAT6 UTP με υποστήριξη IR
Το σετ επέκτασης AC7811 HDMI 2.0 σας επιτρέπει να επεκτείνετε ένα σήμα HDMI μέσω CAT6 UTP σε απόσταση έως και 60 μέτρων με μέγιστη ανάλυση 4K@60Hz.
Ή με ανάλυση 4K@30Hz / 1080p@60Hz, σε απόσταση έως και 70 μέτρα.

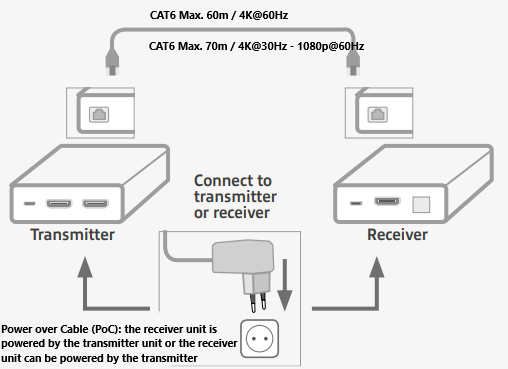

Υποστήριξη Power over Cable (PoC) μέσω καλωδίου CAT6
Το σετ επέκτασης HDMI υποστηρίζει αμφίδρομη τροφοδοσία μέσω καλωδίου (PoC) μέσω CAT6 UTP.
Πράγμα που σημαίνει ότι η μονάδα δέκτη τροφοδοτείται από τη μονάδα πομπού ή η μονάδα δέκτη μπορεί να τροφοδοτήσει τον πομπό, επομένως απαιτείται μόνο μία μονάδα τροφοδοσίας (PSU).

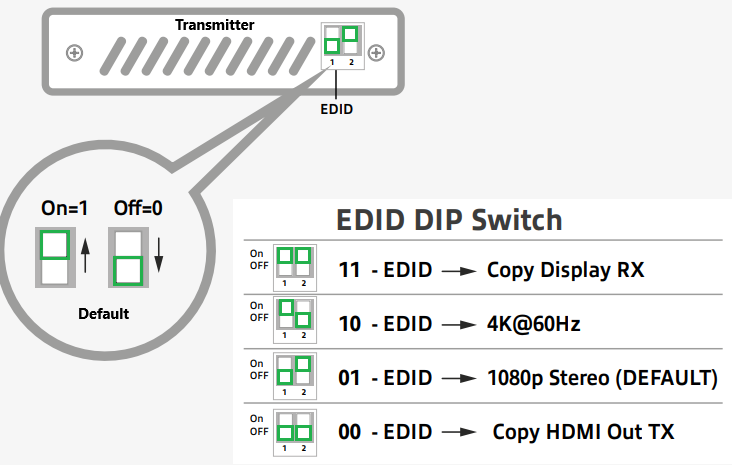

Λειτουργία αντιγραφής EDID
Η λειτουργία αντιγραφής EDID, επίσης γνωστή ως Extended Display Identification, εξασφαλίζει την επικοινωνία ανάλυσης μεταξύ των συσκευών πηγής και εξόδου.
Χωρίς EDID, οι χωρητικότητες της πηγής και της οθόνης μπορεί να διαφέρουν εντελώς και να οδηγήσουν σε μηδενική απόδοση εικόνας. Με τη λειτουργία EDID, η χωρητικότητα της οθόνης θα κοινοποιείται στις συσκευές πηγής για την καλύτερη δυνατή ποιότητα.
RX = Receiver
TX = Transmitter
11 → Αντιγραφή πληροφοριών οθόνης από τη συνδεδεμένη οθόνη στον δέκτη (RX) πίσω στην οθόνη στον πομπό
10 → Ανάλυση 4K@60Hz, σε όλες τις συνδεδεμένες οθόνες
01 → Ανάλυση 1080p@60Hz, σε όλες τις συνδεδεμένες οθόνες
00 → Αντιγραφή πληροφοριών οθόνης από τη συνδεδεμένη οθόνη στον πομπό (TX) προς την οθόνη στον δέκτη
Είναι υποχρεωτικό να έχετε μια οθόνη συνδεδεμένη στον Πομπό, προκειμένου να αντιγράψετε το EDID (Αντιγραφή HDMI Out TX) από αυτή τη συνδεδεμένη οθόνη προς τη συνδεδεμένη οθόνη στον Δέκτη.
Παραπάνω ένα παράδειγμα εικόνας για τις διαφορετικές ρυθμίσεις EDID και τον τρόπο επικοινωνίας του EDID με τις συνδεδεμένες συσκευές.
Για παράδειγμα, όταν μια οθόνη/τηλεόραση με δυνατότητα 4K είναι συνδεδεμένη στον Πομπό και το EDID αντιγράφεται και αποστέλλεται στον Δέκτη, στον οποίο ένα max. 1080p ικανή οθόνη είναι συνδεδεμένη, δεν θα είναι δυνατή η προβολή αυτής της οθόνης.
Σε αυτό το σημείο πρέπει να αλλάξετε το EDID στην επιλογή «Copy Display RX», για να ανακτήσετε πληροφορίες ανάλυσης από την οθόνη που είναι συνδεδεμένη στον δέκτη.
Συνδέστε μια οθόνη τοπικού βρόχου
Η μονάδα πομπού διαθέτει μια πρόσθετη έξοδο HDMI για τη σύνδεση μιας τοπικής τηλεόρασης ή οθόνης. Το περιεχόμενο της συσκευής πηγής μπορεί να εμφανιστεί σε μια τηλεόραση ή οθόνη κοντά στη μονάδα πομπού.
Κλιμάκωση μέσω τοπικού βρόχου Θύρα HDMI OUT
Χρησιμοποιήστε τη θύρα τοπικού βρόχου HDMI (Πομπός) για την κλιμάκωση σε άλλους επεκτατές HDMI.
Έλεγχος μέσω υπερύθρων μέσω κλειστού πομπού και δέκτη IR
Περιλαμβάνονται ένας πομπός και ένας δέκτης υπερύθρων για τον έλεγχο της συσκευής πηγής με το προεπιλεγμένο τηλεχειριστήριο.

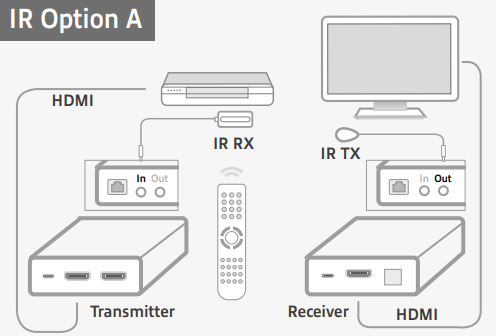

Επιλογή A: Η συσκευή πηγής θα ελέγχεται εξ αποστάσεως από τη μονάδα δέκτη.

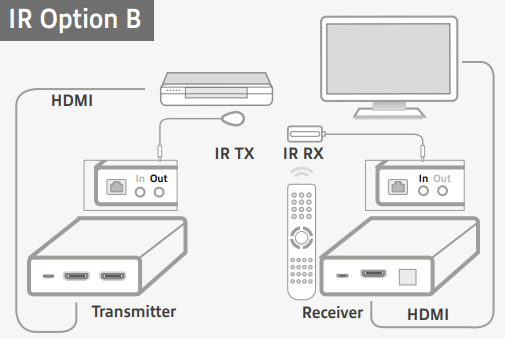

Επιλογή B: Η συσκευή πηγής θα ελέγχεται εξ αποστάσεως από τη μονάδα πομπού.
