Σετ επέκτασης 4K HDMI 1.4 μέσω CAT6 UTP με υποστήριξη IR

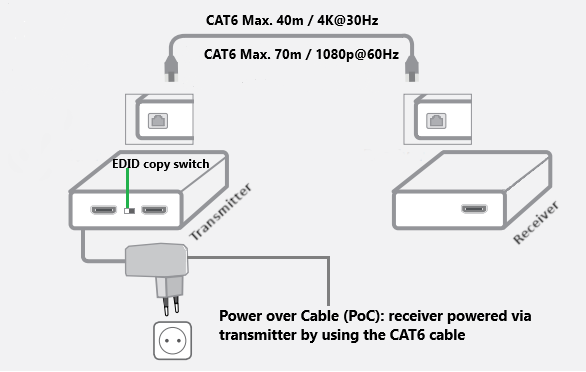

Το σετ επέκτασης AC7801 HDMI 1.4 σάς επιτρέπει να επεκτείνετε ένα σήμα HDMI μέσω ενός καλωδίου CAT6 UTP, σε απόσταση έως και 40m με μέγιστη ανάλυση 4K@30Hz.
Ή με ανάλυση 1080p@60Hz, σε απόσταση έως και 70m.
Υποστήριξη Power over Cable (PoC) μέσω καλωδίου CAT6
Το σετ επέκτασης HDMI υποστηρίζει τροφοδοσία μέσω καλωδίου (PoC) μέσω CAT6 UTP.
Μόνο ο πομπός απαιτεί ρεύμα. Η μονάδα δέκτη λαμβάνει ρεύμα από τον πομποδέκτη μέσω του συνδεδεμένου καλωδίου UTP.
Λειτουργία αντιγραφής EDID
Η λειτουργία αντιγραφής EDID, επίσης γνωστή ως Extended Display Identification, εξασφαλίζει την επικοινωνία ανάλυσης μεταξύ των συσκευών πηγής και εξόδου.
Χωρίς EDID, οι χωρητικότητες της πηγής και της οθόνης μπορεί να διαφέρουν εντελώς και να οδηγήσουν σε μηδενική απόδοση εικόνας. Με τη λειτουργία EDID, η χωρητικότητα της οθόνης θα κοινοποιηθεί στη συσκευή προέλευσης για την καλύτερη δυνατή ποιότητα.

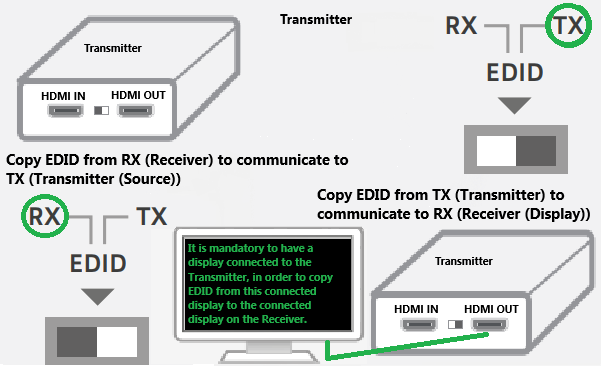

Είναι υποχρεωτικό να έχετε μια οθόνη συνδεδεμένη στον πομπό, προκειμένου να αντιγράψετε το EDID από αυτό το συνδεδεμένη οθόνη στη συνδεδεμένη οθόνη του δέκτη.

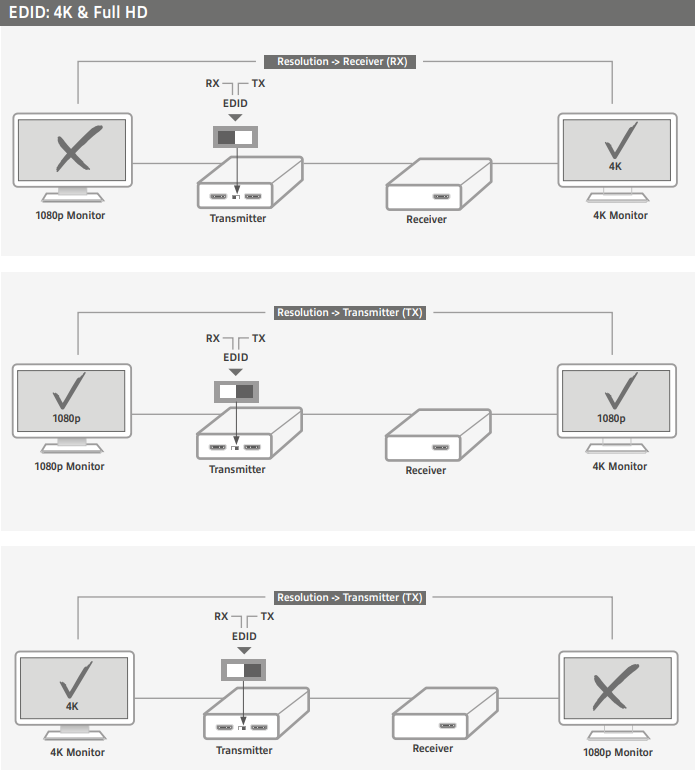

Κάτω από μια εικόνα παραδείγματος, σχετικά με τον τρόπο επικοινωνίας του EDID με τις συνδεδεμένες συσκευές.
Για παράδειγμα, όταν μια οθόνη/τηλεόραση με δυνατότητα 4K είναι συνδεδεμένη στον Πομπό και το EDID αντιγράφεται και αποστέλλεται στον Δέκτη, στον οποίο ένα max. 1080p ικανή οθόνη είναι συνδεδεμένη, δεν θα είναι δυνατή η προβολή αυτής της οθόνης.
Σε αυτό το σημείο πρέπει να αλλάξετε το EDID στην επιλογή RX, για να ανακτήσετε πληροφορίες ανάλυσης από την οθόνη που είναι συνδεδεμένη στον δέκτη.
Συνδέστε μια οθόνη τοπικού βρόχου
Η μονάδα πομπού διαθέτει πρόσθετη έξοδο HDMI για τη σύνδεση τοπικής τηλεόρασης ή οθόνης.
Το περιεχόμενο της συσκευής πηγής μπορεί να εμφανιστεί σε μια τηλεόραση ή οθόνη κοντά στη μονάδα πομπού.
Κλιμάκωση μέσω τοπικού βρόχου Θύρα HDMI OUT
Χρησιμοποιήστε τη θύρα HDMI τοπικού βρόχου (Πομπός) για κλιμάκωση σε άλλους επεκτείνοντες HDMI.
Έλεγχος με υπέρυθρες μέσω κλειστού πομπού και δέκτη IR

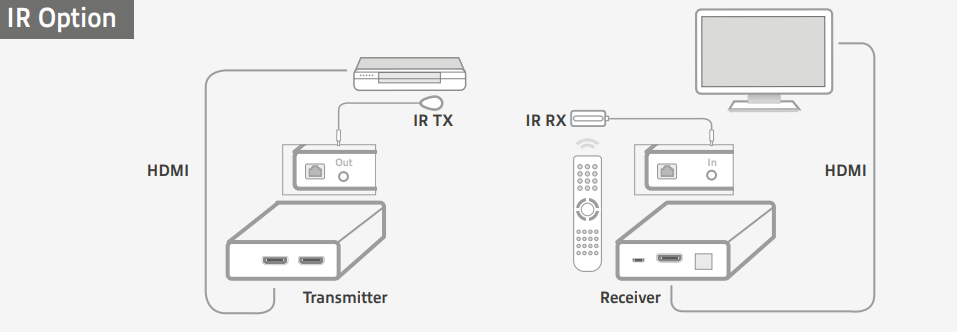

Το AC7801 συνοδεύεται από πομπό και δέκτη υπερύθρων για τον τηλεχειρισμό της συσκευής πηγής (π.χ. συσκευή αναπαραγωγής πολυμέσων).
Συνδέστε το παρεχόμενο καλώδιο IR (Infra-Red) «TX» στην έξοδο «IR OUT» του πομπού και τοποθετήστε τη λυχνία IR δίπλα στο μάτι IR της συσκευής πηγής με δυνατότητα τηλεχειρισμού.
Συνδέστε το παρεχόμενο καλώδιο IR (Infra-Red) «RX» στο «IR IN» του Δέκτη και τοποθετήστε την λυχνία IR σε ένα βολικό σημείο, προκειμένου να ελέγχετε την απομακρυσμένη συσκευή από μια θέση στην οποία βρίσκεται ο Δέκτης.
