Viele 4K USB-C Touchscreens verwenden den 4-Lane DP Modus anstelle des 2-Lane DP Modus, für ein USB-C Kabel aus Kupfer ist dies kein Problem, für ein AOC Kabel ist es jedoch ein Problem, da im Kabel eine Umwandlung von einem elektrischen Signal in ein Lichtsignal stattfindet und dieses am anderen Ende wieder umgewandelt werden muss.

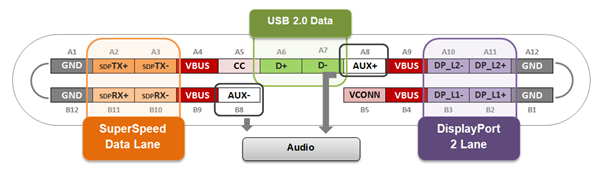

Unten sehen Sie ein Bild der Pin-Verwendung eines 2-Lane USB-C-Kabels (AK4310).
In diesem Kabel werden 4 Drähte/Pins für Video (Lila) und 4 Drähte/Pins für Daten (Orange) verwendet.
Hier haben Sie also 1 Chip, der Daten (orange) in ein Lichtsignal umwandelt und auf der anderen Seite wird dies wieder in ein elektrisches Datensignal umgewandelt. Und das Gleiche gilt für das Videosignal (lila).

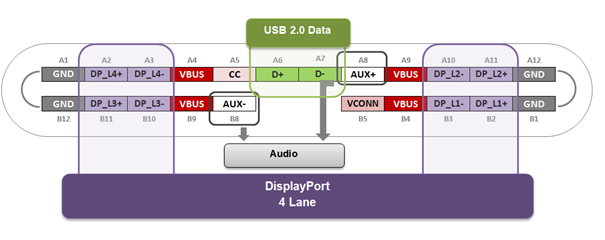

Beim Anschluss eines Monitors mit der 4-Lane-DP-Technik werden die 4 Drähte für Daten für Video verwendet, wie Sie im Bild unten sehen können.
Der Chip muss dann in der Lage sein, damit umzugehen, um zu erkennen, dass keine Daten, sondern ein Videosignal gesendet wird, dies ist mit dem Chip, der sich in den 2-Lane-AOC-Kabeln befindet, nicht möglich. Im AK4335 befindet sich ein zusätzlicher Chip, der die Nutzung des Kabels bestimmt, ob es 4 oder 2-Lanes für Video benötigt. Wenn er 4-Lanes benötigt, schaltet er auf einen Chip um, der alle 8 Drähte/Pins für die Videosignalisierung verwendet, und für den Touchscreen reichen die USB 2.0-Daten (Grün) aus, damit das Touchpanel funktioniert. Wenn es ein Display mit USB-C erkennt und 2-Lane ausreicht, werden nur 4 Pins für Video verwendet, während die anderen 4 Pins für die Datenübertragung von bis zu 10 Gbit/s beibehalten werden.
Zusätzlich ist der AK4310 nur 10m lang, der AK4335 hat eine Länge von 15m (allerdings mit einer Begrenzung von nur 40W PD statt 60W)
Da die meisten 4K-Touchpanels also 4-Lanes für das Videosignal benötigen, benötigen Sie ein AOC-Kabel, das dies kann: AK4323 (3m, 60W); AK4325 (5m, 60W); AK4327 (7,5 m, 60 W); AK4330 (10 m, 60 W); AK4335 (15m, 40W)
