4K HDMI 2.0 Extender-Set über CAT6 UTP mit IR-Unterstützung
Mit dem AC7811 HDMI 2.0 Extender-Set können Sie ein HDMI-Signal über CAT6 UTP über eine Entfernung von bis zu 60 Metern mit einer maximalen Auflösung von 4K@60Hz verlängern.
Oder mit einer Auflösung von 4K@30Hz / 1080p@60Hz, über eine Entfernung von bis zu 70m.

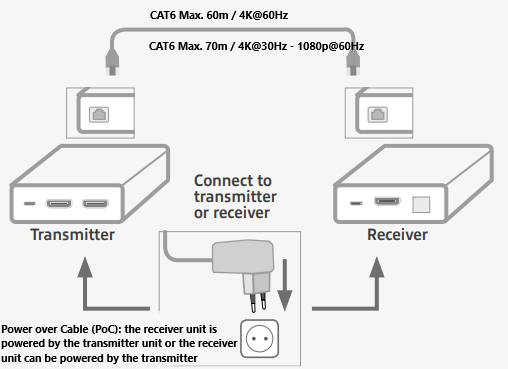

Power over Cable (PoC) Unterstützung über CAT6 Kabel
Das HDMI-Extender-Set unterstützt bi-direktionales Power over Cable (PoC) über CAT6 UTP.
Das bedeutet, dass die Empfangseinheit von der Sendeeinheit mit Strom versorgt wird oder die Empfangseinheit den Sender mit Strom versorgen kann, so dass nur ein Netzteil benötigt wird.
EDID-Kopierfunktion
Die EDID-Kopierfunktion, auch bekannt als Extended Display Identification, gewährleistet die Auflösungskommunikation zwischen Quell- und Ausgabegerät.
Ohne EDID können die Kapazitäten von Quelle und Display völlig unterschiedlich sein und zu keinem Bilddurchsatz führen. Mit EDID wird die Anzeigekapazität an die Quellgeräte übermittelt, um die bestmögliche Qualität zu erzielen.

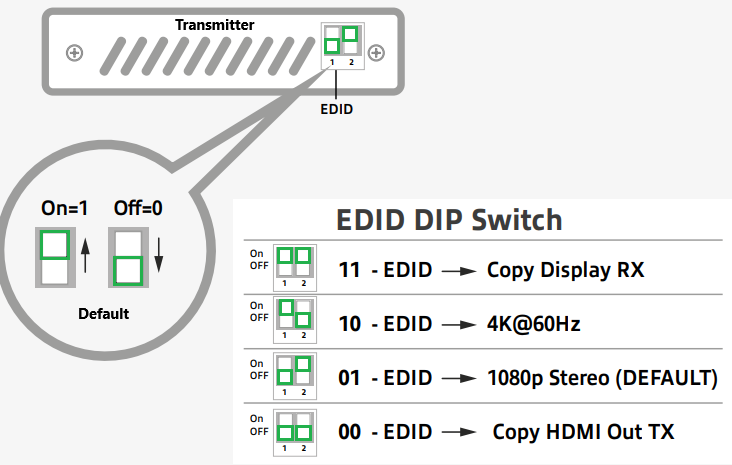

RX = Receiver
TX = Transmitter
11 → Kopieren von Display-Informationen vom angeschlossenen Display auf den Empfänger (RX) zurück zum Display auf den Sender
10 → 4K@60Hz Auflösung, über alle angeschlossenen Displays
01 → 1080p@60Hz Auflösung, für alle angeschlossenen Displays
00 → Kopieren von Anzeigeinformationen vom angeschlossenen Display auf den Sender (TX) zum Display auf den Empfänger
Es ist zwingend erforderlich, dass ein Display an den Transmitter angeschlossen ist, um EDID (Copy HDMI Out TX) von diesem angeschlossenen Display auf das angeschlossene Display am Receiver zu kopieren.
Oben ein Beispielbild für die verschiedenen EDID-Einstellungen und wie die EDID mit den angeschlossenen Geräten kommuniziert.
Wenn zum Beispiel ein 4K-fähiger Monitor/Fernseher an den Transmitter angeschlossen ist und die EDID kopiert und an den Receiver gesendet wird, an dem ein max. 1080p-fähigen Monitor angeschlossen ist, ist für diesen Monitor keine Anzeige möglich. An diesem Punkt müssen Sie EDID auf die Option „Copy Display RX“ umstellen, um die Auflösungsinformationen von dem an den Empfänger angeschlossenen Monitor abzurufen.
Anschluss eines lokalen Loop-Displays
Die Sendeeinheit verfügt über einen zusätzlichen HDMI-Ausgang für den Anschluss eines lokalen Fernsehers oder Monitors. Der Inhalt des Quellgeräts kann auf einem Fernsehgerät oder Monitor in der Nähe der Sendeeinheit angezeigt werden.
Kaskadierung über den HDMI OUT-Anschluss der Teilnehmeranschlussleitung
Verwenden Sie den HDMI-Anschluss der lokalen Schleife (Transmitter) für die Kaskadierung mit anderen HDMI-Extendern.
Infrarotsteuerung über mitgelieferten IR-Sender und -Empfänger
Ein Infrarot-Sender und -Empfänger sind im Lieferumfang enthalten, um das Quellgerät mit der Standardfernbedienung zu steuern.

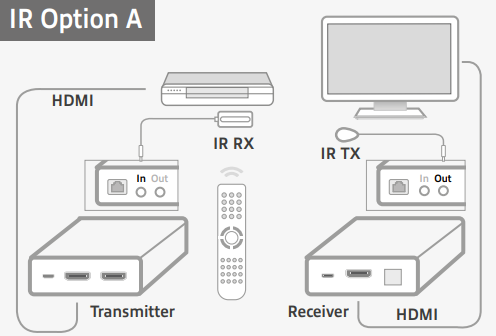

Option A: Das Quellgerät wird vom Empfängergerät aus ferngesteuert.

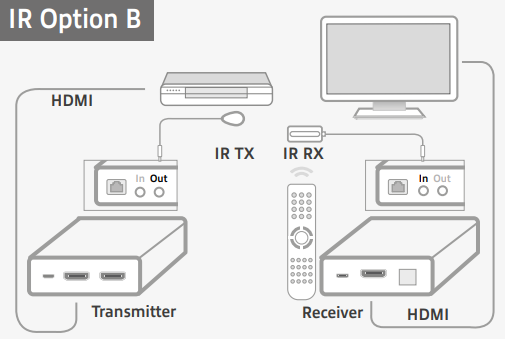

Option B: Quellgerät, das von der Sendeeinheit ferngesteuert wird.
