4K HDMI 1.4 Extender-Set über CAT6 UTP mit IR-Unterstützung

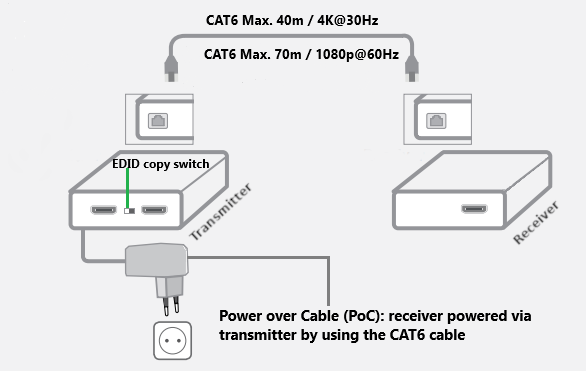

Mit dem AC7801 HDMI 1.4 Extender-Set können Sie ein HDMI-Signal über ein CAT6 UTP-Kabel über eine Entfernung von bis zu 40 m mit einer maximalen Auflösung von 4K@30Hz verlängern.
Oder mit einer Auflösung von 1080p@60Hz, über eine Entfernung von bis zu 70 m.
Unterstützung von Power over Cable (PoC) über CAT6-Kabel
Das HDMI-Extender-Set unterstützt Power over Cable (PoC) über CAT6 UTP.
Nur der Sender benötigt Strom. Die Empfangseinheit erhält Strom vom Transceiver über das angeschlossene UTP-Kabel.
EDID-Kopierfunktion
Die EDID-Kopierfunktion, auch bekannt als Extended Display Identification, stellt die Auflösungskommunikation zwischen Quell- und Ausgabegerät sicher.
Ohne EDID können die Kapazitäten von Quelle und Display völlig unterschiedlich sein und zu keinem Bilddurchsatz führen. Mit EDID wird die Display-Kapazität an das Quellgerät übermittelt, um die bestmögliche Qualität zu erreichen.
Es ist zwingend erforderlich, dass ein Display an den Sender angeschlossen ist, um die EDID von diesem
angeschlossenen Display auf das angeschlossene Display des Empfängers zu kopieren.

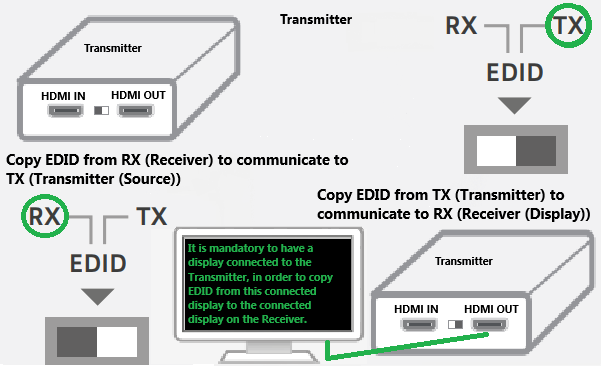

Unten sehen Sie ein Beispielbild, wie die EDID mit den angeschlossenen Geräten kommuniziert.

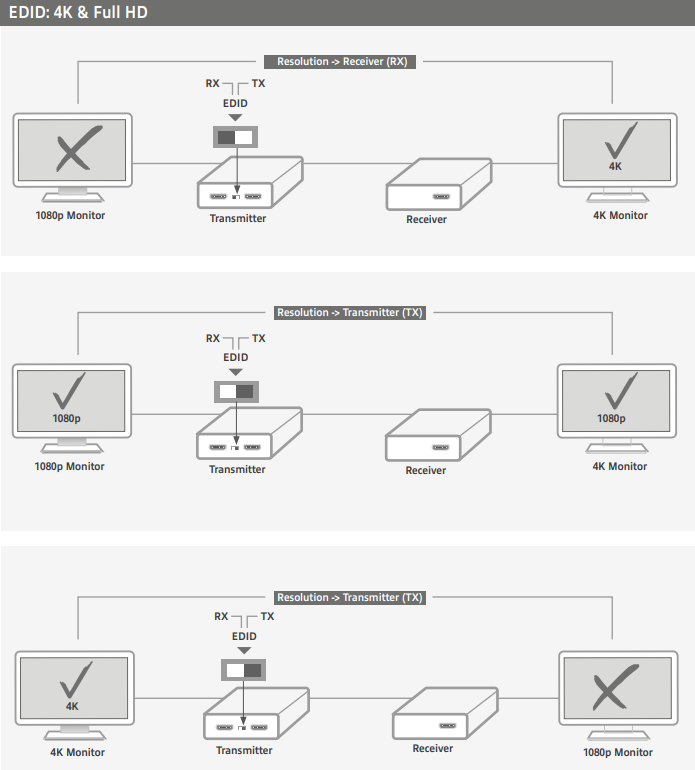

Wenn zum Beispiel ein 4K-fähiger Monitor/Fernseher an den Sender angeschlossen ist und die EDID kopiert und an den Empfänger gesendet wird, an dem ein max. 1080p fähiger Monitor angeschlossen ist,
ist für diesen Monitor keine Anzeige möglich.
An diesem Punkt müssen Sie EDID auf die RX-Option umschalten, um Auflösungsinformationen von dem an den Empfänger angeschlossenen Monitor abzurufen.
Anschließen einer Anzeige der Teilnehmeranschlussleitung
Die Sendeeinheit verfügt über einen zusätzlichen HDMI-Ausgang für den Anschluss eines lokalen Fernsehers oder Monitors. Der Inhalt des Quellgeräts kann auf einem Fernsehgerät oder Monitor in der Nähe der Sendeeinheit angezeigt werden.
Kaskadierung über den HDMI OUT-Anschluss der lokalen Schleife
Verwenden Sie den HDMI-Anschluss der lokalen Schleife (Transmitter) für die Kaskadierung mit anderen HDMI-Extendern.

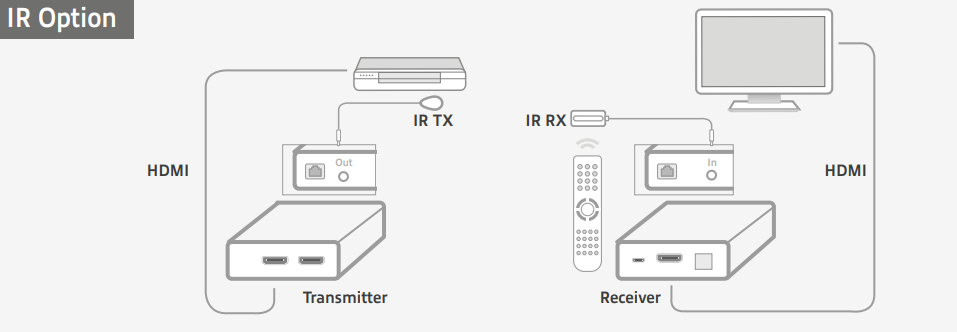

Infrarotsteuerung über beiliegenden IR-Sender und -Empfänger
Die AC7801 wird mit einem Infrarotsender und -empfänger zur Fernsteuerung des Quellgeräts (z. B. eines Media-Players) geliefert.
Verbinden Sie das mitgelieferte IR-Kabel (Infrarot) „TX“ mit dem „IR OUT“ des Senders, und montieren Sie die IR-LED neben dem IR-Auge des fernbedienungsfähigen Quellgeräts.
Verbinden Sie das mitgelieferte IR-Kabel (Infrarot) „RX“ mit dem „IR IN“ des Empfängers und montieren Sie die IR-LED an einer geeigneten Stelle, um das entfernte Gerät von einem Standort aus zu steuern, an dem sich der Empfänger befindet.
