Installieren von Treibern
Achtung! Installieren Sie zunächst die DisplayLink®-Treiber für Ihr Windows-, macOS- oder Linux-Betriebssystem, bevor Sie den AC7150 an Ihren Laptop/PC anschließen.
Über den unten stehenden Link finden Sie die aktuellste DisplayLink®-Treiberversion für Windows und MacOS.
Wenn die Installation der Treiber erfolgreich abgeschlossen ist, starten Sie Ihren Laptop/PC neu.
Anschließen von Monitoren

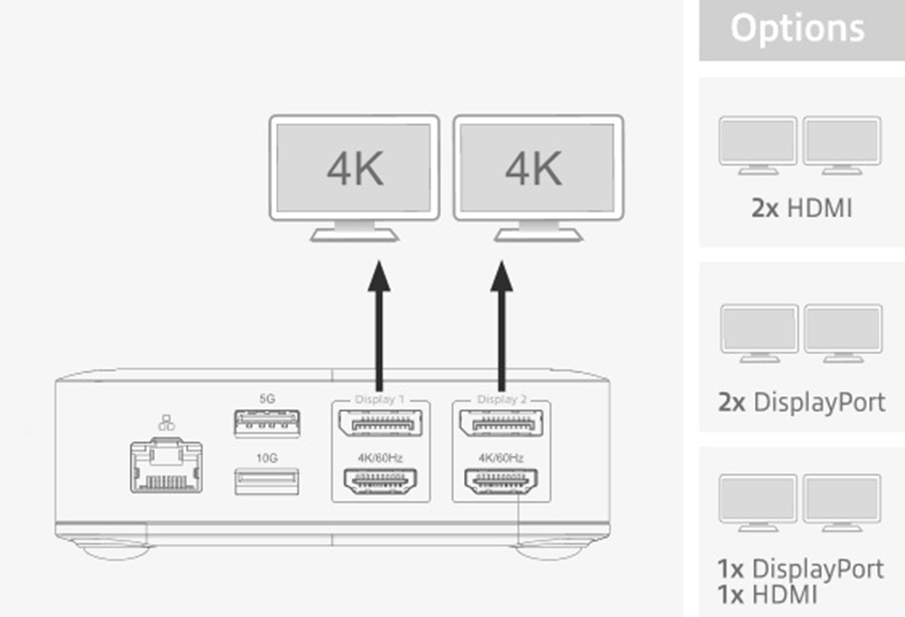

ASchließen Sie bis zu 2 HDMI- oder DisplayPort-Monitore an.
Siehe Abbildung unten.
Weitere Informationen über die maximal unterstützte Auflösung und Bildwiederholfrequenz finden Sie unter dem unten stehenden Link.
Max-unterstützte-Auflösungen-Bildwiederholfrequenz-HDMI-Schnittstelle
Aufladen des Laptops und Einschalten des AC7150

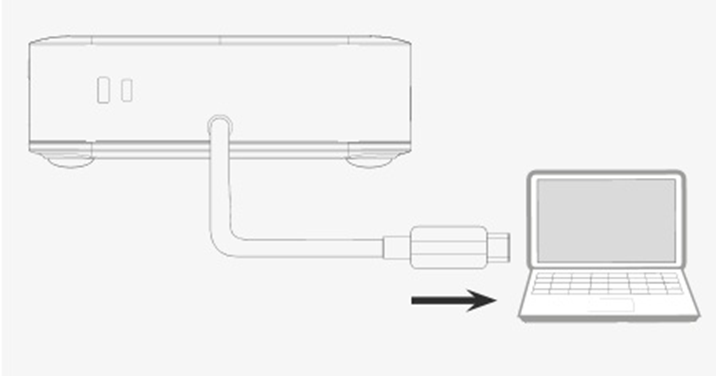

Der AC7150 wird über das beiliegende USB-C-Kabel oder den mitgelieferten USB-A-Adapter eingeschaltet.
Die Dockingstation verfügt über einen Power-Delivery-Durchgangsanschluss, der maximal 85 W Power Delivery (PD) unterstützt.

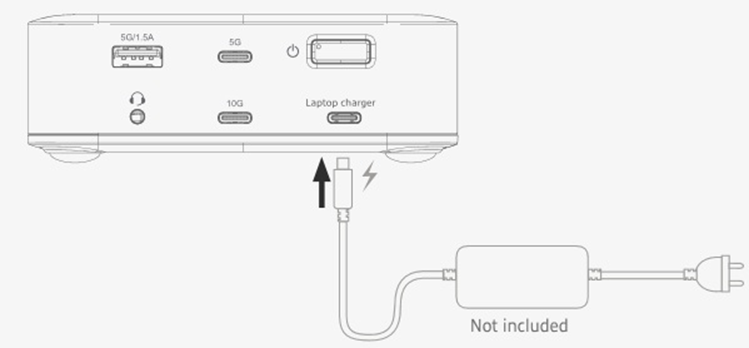

Schließen Sie das USB-C-Ladegerät Ihres Laptops (max. 100 W) an den PD-Pass-Through-Anschluss an, um Ihr Notebook über die Dockingstation aufzuladen. Dies erfordert etwa 5 W Leistung von Ihrem Netzteil.
In manchen Fällen kann Ihr Laptop nicht über die Dockingstation aufgeladen werden, obwohl Sie z.B. ein 45W-Netzteil angeschlossen haben, das für Ihren Laptop vollkommen ausreichend ist.
In manchen Fällen benötigen Sie ein Netzteil, das in der Lage ist, eine zusätzliche Leistung von 5W zu liefern, um Ihren Laptop aufzuladen.
Daher würde der Anschluss eines USB-C-Ladegeräts mit 65 W dieses Problem lösen, da ausreichend Leistung bereitgestellt wird.
Dies wird Ihrem Laptop in keiner Weise schaden. Schließlich können Sie ein USB-C-Ladegerät mit bis zu max. 100W.
Einschränkungen, wenn die Docking Station über einen USB-A-Anschluss statt über einen USB-C-Anschluss angeschlossen wird
Die AC7150 kann auch mit einem USB-A-Anschluss verwendet werden, indem der mitgelieferte USB-C (F) auf USB-A-Adapter (M) verwendet wird.
Es ist immer noch möglich, 2 Monitore an die Dockingstation anzuschließen und die meisten anderen Funktionen zu nutzen, mit Ausnahme des Ladens Ihres Laptops.
Im Gegensatz zu einer USB-C-Verbindung hat USB-A eine geringere Datenübertragungsrate.
Bitte beachten Sie! Wenn Sie die Dockingstation mit einem USB-A-Anschluss am Laptop verwenden, ist die Power-Delivery-Passthrough-Funktion (PD) deaktiviert.
In diesem Fall muss der Laptop über ein eigenes Netzteil mit Strom versorgt werden.
Ausschalten/Einschalten der AC7150 Docking Station
Der AC7150 schaltet sich automatisch ein, sobald er an ein Quellgerät angeschlossen wird. Entweder über den USB-C- oder den USB-A-Anschluss. Wenn die Dockingstation vom Quellgerät getrennt wird, wird die AC7150 ausgeschaltet.
Bei Bedarf können Sie den AC7150 ausschalten, während er noch mit seinem Kabel verbunden ist.

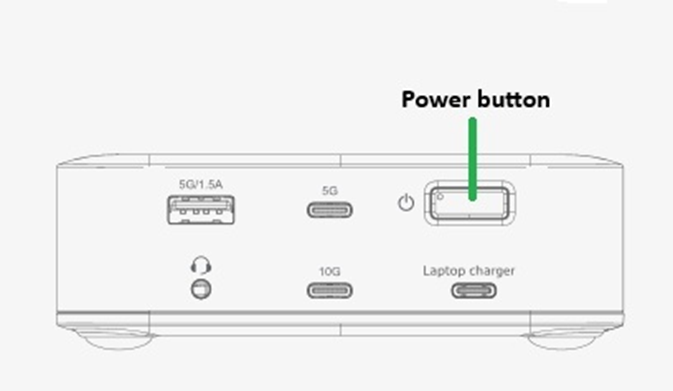

Drücken Sie einmal auf die Ein-/Aus-Taste, um das Gerät auszuschalten, und einmal, um es wieder einzuschalten.
Erlaubnis zur „Bildschirmaufzeichnung“ unter MacOS aktivieren
Damit die extern angeschlossenen Monitore auf Ihrem MacOS funktionieren, muss die Option „Bildschirmaufnahme“ in Ihrem MacOS-Betriebssystem aktiviert sein.
Folgen Sie dem unten stehenden Link, um die Berechtigung „Bildschirmaufzeichnung“ in MacOS zu aktivieren.
AC7150-macOS-fragt-nach-der-Erlaubnis-zur-Bildschirmaufzeichnung
Die Meldung „DisplayLink Manager“ möchte den Bildschirm dieses Computers aufzeichnen“ gilt für die Version MacOS 10.15 oder höher.
Option K-Lock (Kensington-Schloss)

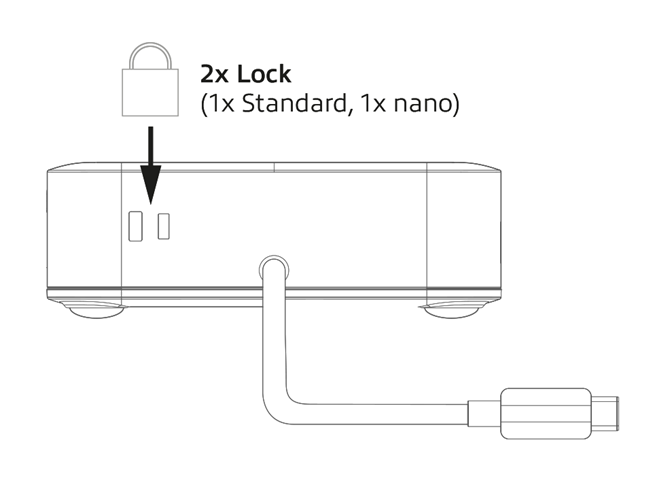

Für die AC7150 ist ein optionales K-Lock (Kensington-Schloss) vorhanden, um die Dockingstation an einem festen Gegenstand wie einem Schreibtisch/Tisch zu befestigen.
Sie benötigen ein K-Slot-Sicherheitskabelschloss, um diese Option nutzen zu können. Das Sicherheitskabel ist nicht im Lieferumfang der AC7150 Docking Station enthalten!
