Adaptiver Modus

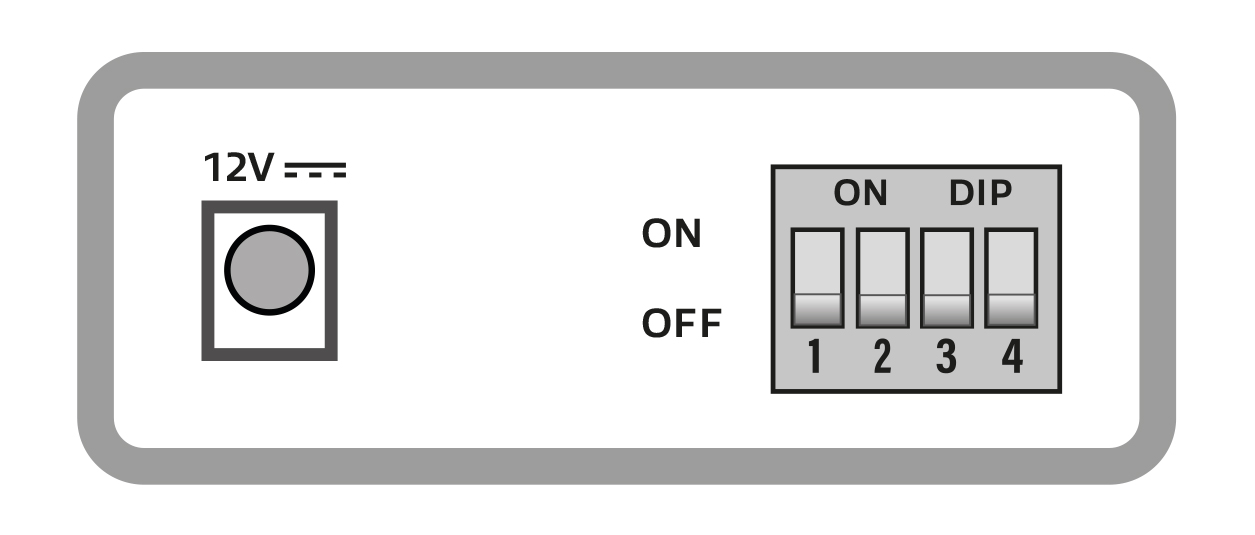

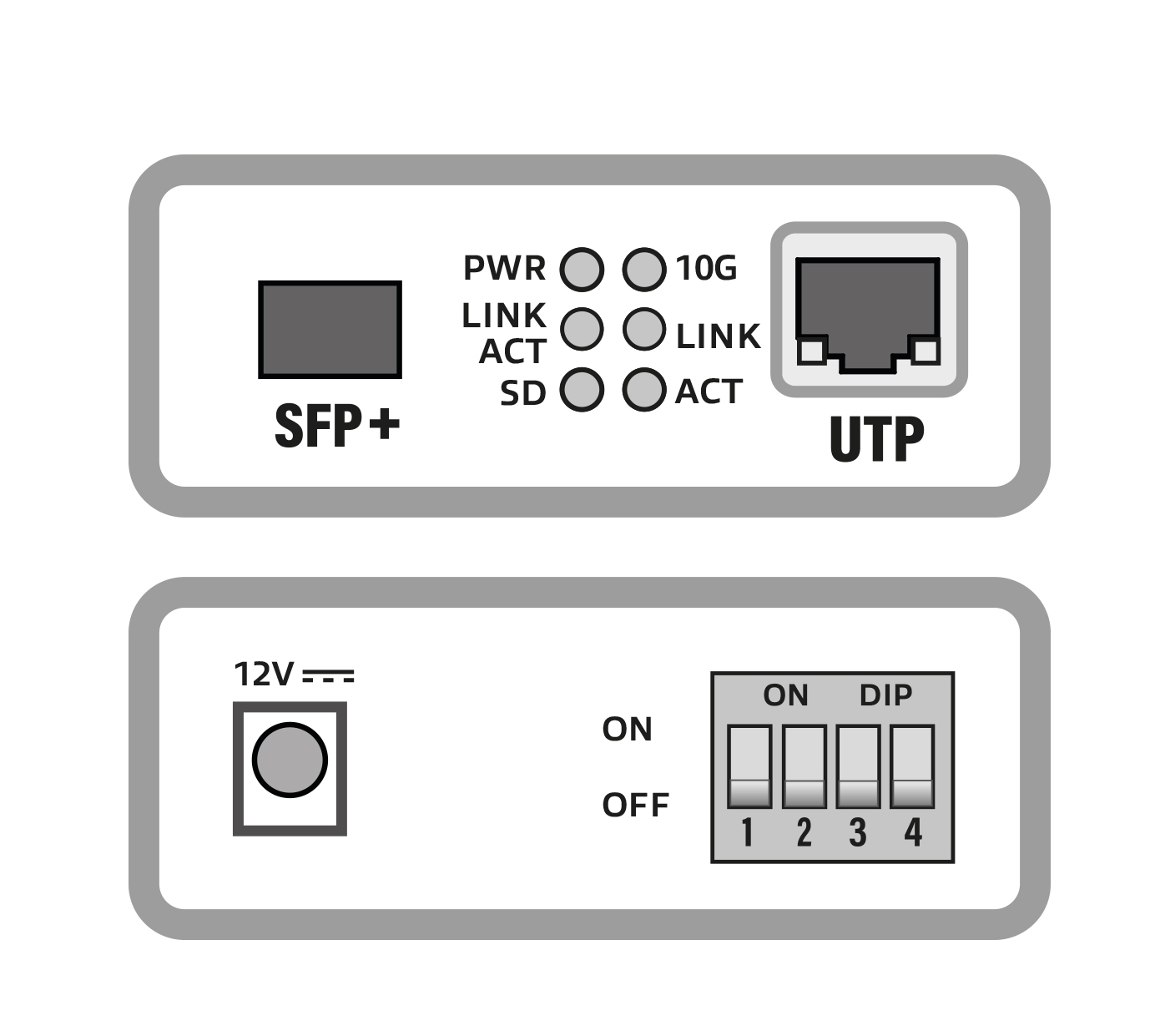

Der AC4455 wird in der Standardeinstellung geliefert, bei der alle Dip-Schalter auf OFF stehen. In diesem Modus ist der Medienkonverter auf „Adaptive Mode“ eingestellt. In diesem Modus können nur 10Gbps SFP+ Transceiver verwendet werden. Der Ethernet-Port des Medienkonverters befindet sich im Auto-Negotiate-Modus und funktioniert in 100/1000Mbps- und 10Gbps-Netzwerkumgebungen.
Bypass-Modus

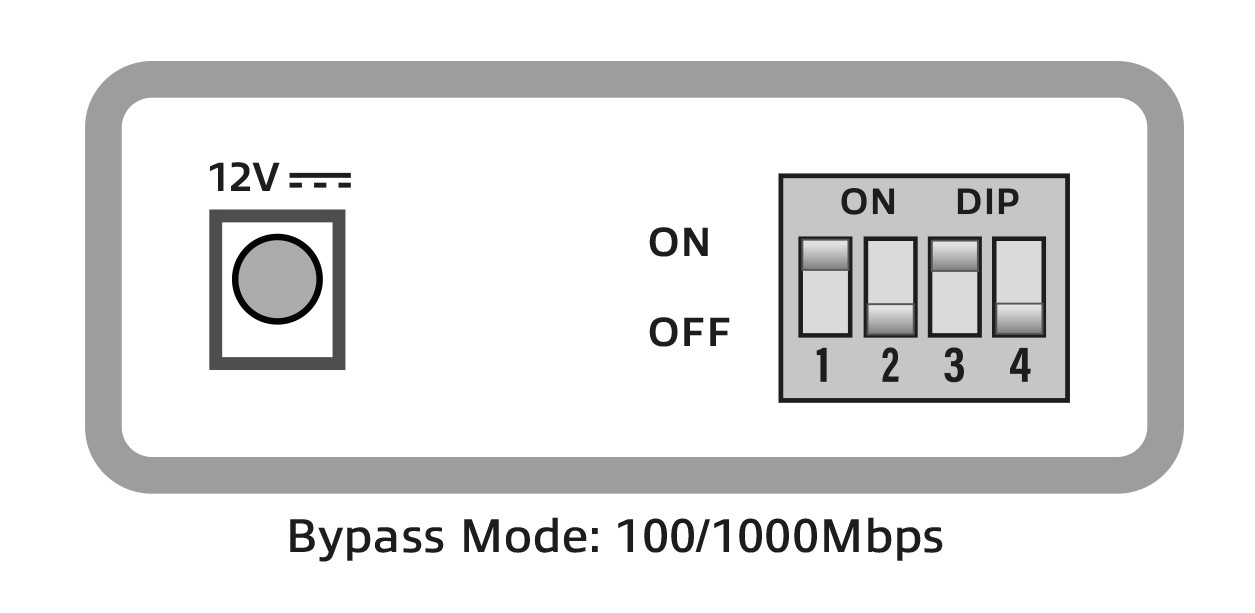

Andere uncodierte SFP-Transceiver können verwendet werden. AC4455 unterstützt 1,25Gbps / 2,5Gbps / 5Gbps und 10Gbps SFP-Transceiver. Wenn kein 10Gbps SFP+-Transceiver verwendet wird, muss der AC4455 in den „Bypass-Modus“ versetzt werden (Dip-Schalter 1 und 3 ON).
Hinweis: Die Faserportrate und die Ethernet-Portrate müssen übereinstimmen. Wenn ein 1,25G-SFP verwendet wird, muss der Ethernet-Port 1,25G oder 1G sein. Bei Verwendung eines PCs kann es erforderlich sein, den Ethernet-Port manuell auf eine feste Geschwindigkeit einzustellen und die automatische Aushandlung nicht zu verwenden.
LFP-Modus
Der Glasfaser-LFP-Testmodus (Link Fault Pass-through) ist eine wichtige Funktion in Glasfasernetzen, die eine effiziente Fehlersuche und Wartung ermöglicht. Wenn er aktiviert ist, hilft der LFP-Testmodus bei der schnellen Identifizierung von Fehlern oder Problemen innerhalb der Glasfaserverbindung.
In diesem Modus überwacht die Glasfaserausrüstung die Verbindung kontinuierlich auf Unterbrechungen oder Anomalien. Tritt ein Fehler auf, z. B. eine Unterbrechung oder ein Verlust des Glasfasersignals, leitet der LFP-Testmodus die Fehlerinformationen automatisch an das entsprechende Netzwerkgerät weiter.

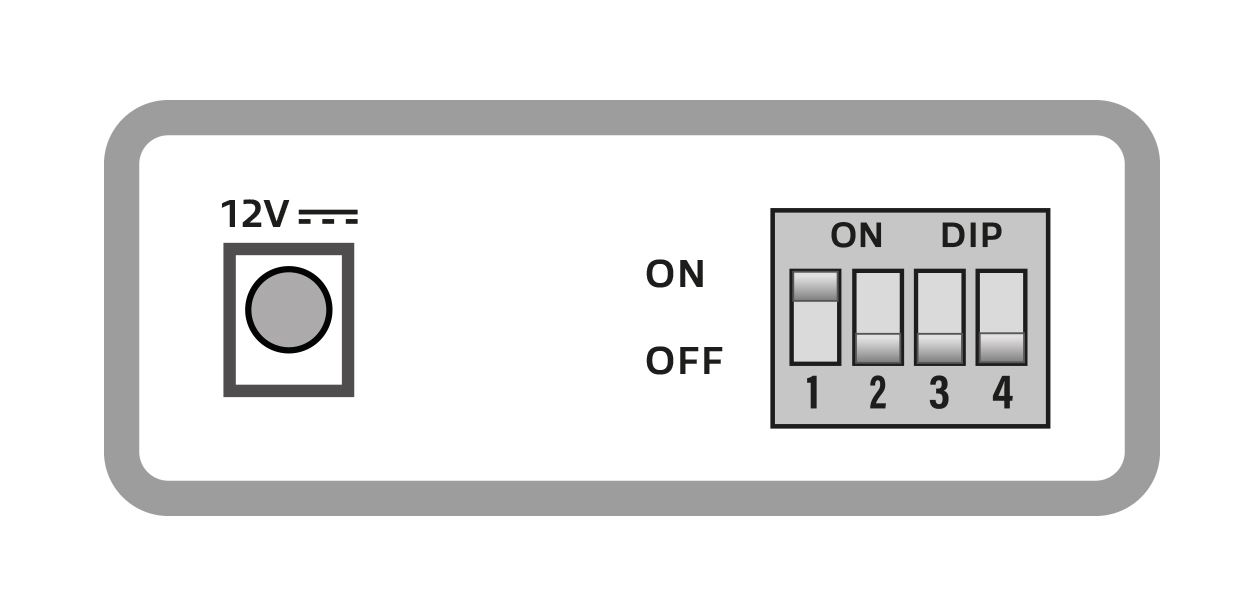

Um den LFP-Modus des AC4455 zu aktivieren, muss der DIP-Schalter 1 auf ON gestellt werden.
LFP kann nur im „Adaptiven Modus“ verwendet werden.

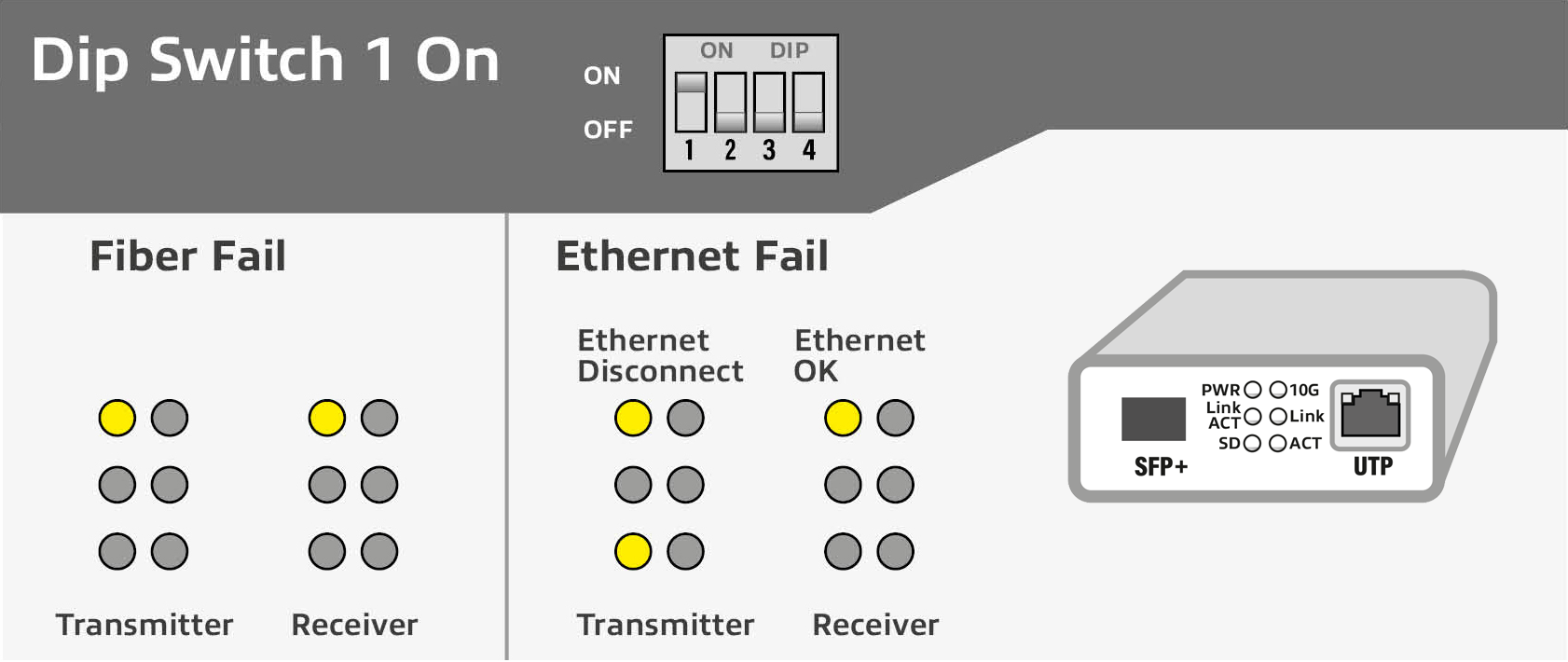

Erklärung der LED-Anzeige im LFP-Modus
10G-Anzeige-LED
Die 10G-LED leuchtet nur, wenn der UTP-Anschluss mit einem 10G-Netzwerk verbunden ist. Wenn der UTP-Anschluss mit einem Netzwerk verbunden ist, das 10G nicht unterstützt, bleibt die LED aus.
