Installation der Treiber
Vorsicht!
Installieren Sie zunächst die DisplayLink®-Treiber für Ihr Windows- oder Mac OS-Betriebssystem, bevor Sie den AC7048 an Ihren Laptop/PC anschließen. Über den unten stehenden Link finden Sie die aktuellste DisplayLink®-Treiberversion für Windows und MacOS.
https://support.act-connectivity.com/AC7048-Download-von-Treibern-Windows_MacOS
Wenn die Installation der Treiber erfolgreich abgeschlossen ist, starten Sie Ihren Laptop/PC neu.

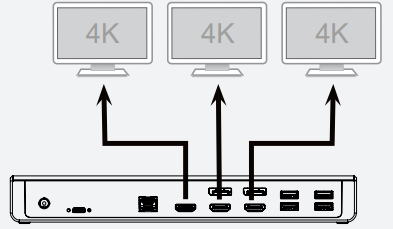

Anschließen von Monitoren
Schließen Sie entweder 2x DP-Monitore (Display Port) oder 3x HDMI-Monitore an (wenn der USB-C-Anschluss Ihres Laptops/PCs verwendet wird).
Weitere Informationen über die maximal unterstützte Auflösung und Bildwiederholfrequenz finden Sie unter dem unten stehenden Link.
Maximal unterstützte Auflösungsauffrischungsrate - DP-HDMI-Schnittstelle

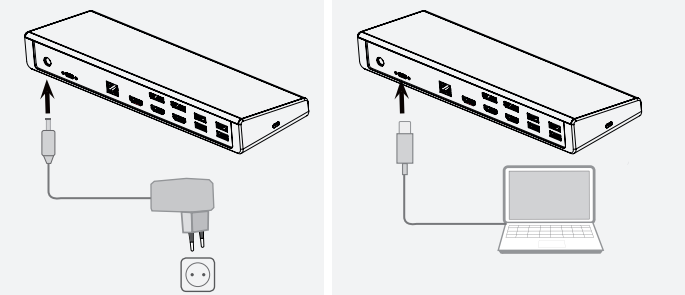

Anschließen des Netzteils und der Dockingstation an den Laptop/PC
Schließen Sie das mitgelieferte Netzteil (135W) an die Dockingstation an und verbinden Sie das mitgelieferte USB-C-Anschlusskabel mit dem Geräteanschluss (mit einem Symbol gekennzeichnet) an der Dockingstation.
Schließen Sie das andere Ende des USB-C-Kabels an Ihren PC/Laptop an, entweder über den USB-C-Anschluss oder über den USB-A-Adapter.
Das Aufladen Ihres Laptops über den mitgelieferten USB-A-Adapter ist nicht möglich.
Daher kann der AC7048 über den mitgelieferten USB-C-auf-USB-A-Adapter auch mit USB-A-Laptops verwendet werden.
Bitte beachten Sie! Wenn Sie die Docking Station mit einem USB-A-Laptop verwenden, ist die Power Delivery (PD) Passthrough-Funktion deaktiviert.
In diesem Fall benötigt der Laptop ein zusätzliches Netzteil und außerdem unterstützt USB-A nur den Anschluss von bis zu zwei Bildschirmen.
Schalten Sie die AC7048 Docking Station ein
Aktivieren der Berechtigung "Bildschirmaufzeichnung" unter MacOS
Damit die extern angeschlossenen Monitore auf Ihrem MacOS funktionieren, muss die Option "Bildschirmaufzeichnung" in Ihrem MacOS-Betriebssystem aktiviert sein.
Folgen Sie dem untenstehenden Link, um die Berechtigung "Screen Recording" in MacOS zu aktivieren.
AC7048-macOS-fragt-nach-der-Erlaubnis-zur-Bildschirmaufzeichnung
Die Meldung "DisplayLink Manager, möchte den Bildschirm dieses Computers aufzeichnen" gilt für MacOS 10.15 oder höher.
K-Lock (Kensington-Schloss) Option
Für die AC7048 ist ein optionales K-Lock (Kensington Lock) vorhanden, um die Dockingstation an einem festen Gegenstand wie einem Schreibtisch/Tisch zu befestigen.
Sie benötigen ein K-Slot-Sicherheitskabelschloss, um diese Option nutzen zu können. Das Sicherheitskabel ist nicht im Lieferumfang der AC7048 Docking Station enthalten!
