Mange 4K USB-C berøringsskærme bruger 4-Lane DP-tilstand i stedet for 2-Lane DP-tilstand, for et USB-C-kabel lavet af kobber er dette ikke et problem, men for et AOC-kabel er det et problem, fordi der sker en konvertering i kablet fra et elektrisk signal til et lyssignal, og dette skal konverteres igen i den anden ende.

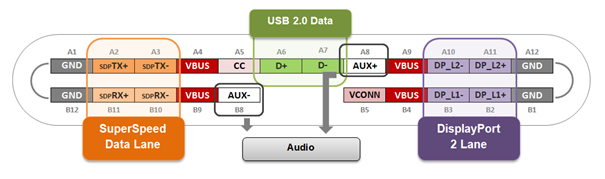

Nedenfor er et billede af pin-brugen af et 2-spors USB-C-kabel (AK4310).
I dette kabel bruges 4 ledninger/ben til video (lilla) og 4 ledninger/ben bruges til data (orange).
Så her har du 1 chip, der konverterer data (orange) til et lyssignal, og på den anden side konverteres dette tilbage til et elektrisk datasignal. Og det samme gælder videosignalet (lilla).

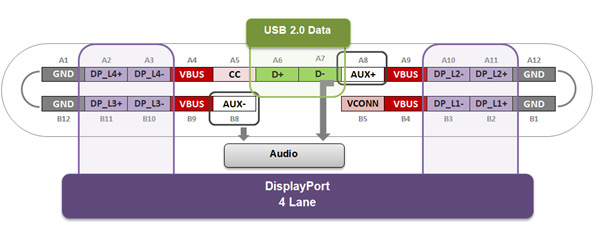

Når du tilslutter en skærm ved hjælp af 4-Lane DP-teknikken, bruges de 4 ledninger til data til video, som du kan se på billedet nedenfor.
Chippen skal så være i stand til at håndtere dette for at opdage, at der ikke sendes andre data end et videosignal, dette er ikke muligt med chippen, der er i 2-Lane AOC-kablerne. I AK4335 er der en ekstra chip, der bestemmer brugen af kablet, har det brug for 4 eller 2-baner til video. Når den har brug for 4-baner, skifter den til en chip ved hjælp af alle 8 ledninger/ben til videosignalering, og til berøringsskærmen er USB 2.0-data (grøn) tilstrækkelige til, at berøringspanelet fungerer. Hvis den registrerer en skærm med USB-C, og 2-lane er tilstrækkelig, vil den kun bruge 4 ben til video, mens den holder de andre 4 ben til datatransmission op til 10 Gbps.
Derudover er AK4310 kun 10 m, AK4335 har en længde på 15 m (men med en begrænsning på kun 40W PD i stedet for 60W)
Så da de fleste 4K-berøringspaneler har brug for 4-sporet til videosignalet, skal du bruge et AOC-kabel, der kan gøre dette: AK4323 (3m, 60W); AK4325 (5m, 60W); AK4327 (7,5 m, 60 W); AK4330 (10m, 60W); AK4335 (15m, 40W)
