4K HDMI 2.0-forlængersæt over CAT6 UTP med IR-understøttelse
AC7811 HDMI 2.0-forlængersættet giver dig mulighed for at forlænge et HDMI-signal via CAT6 UTP over en afstand på op til 60 meter med en maksimal opløsning på 4K@60Hz.
Eller med en opløsning på 4K@30Hz / 1080p@60Hz, over en afstand på op til 70m.

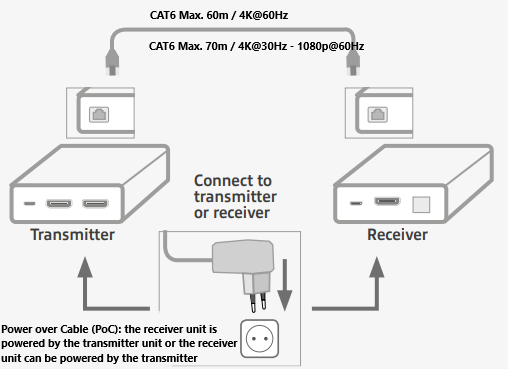

Understøttelse af Power over Cable (PoC) via CAT6-kabel
HDMI-extendersættet understøtter tovejs Power over Cable (PoC) via CAT6 UTP.
Det betyder, at modtagerenheden får strøm fra senderenheden, eller at modtagerenheden kan give strøm til senderen, og derfor kræves der kun én strømforsyningsenhed (PSU).

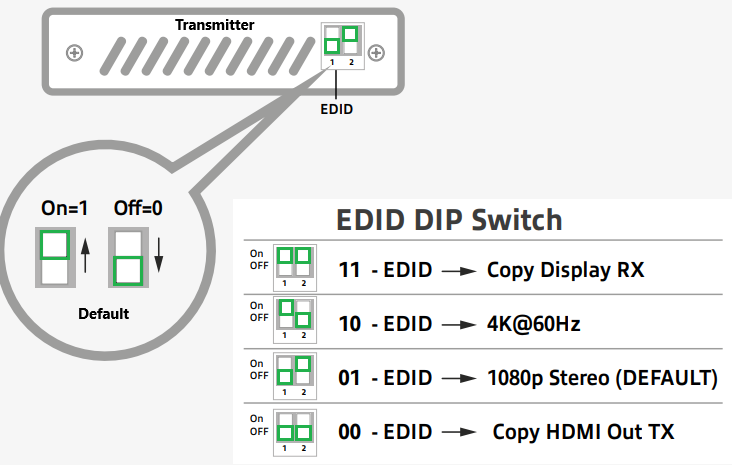

EDID-kopifunktion
EDID-kopifunktionen, også kendt som Extended Display Identification, sikrer opløsningskommunikationen mellem kilde- og outputenhederne.
Uden EDID kan kilde- og skærmkapaciteten være helt forskellig og føre til ingen billedgennemstrømning overhovedet. Med EDID vil skærmkapaciteten blive kommunikeret til kildeenhederne for at opnå den bedst mulige kvalitet.
RX = Receiver
TX = Transmitter
11 → Kopier skærmoplysninger fra den tilsluttede skærm til modtageren (RX) tilbage til skærmen på senderen
10 → 4K@60Hz-opløsning, på tværs af alle tilsluttede skærme
01 → 1080p@60Hz-opløsning, på tværs af alle tilsluttede skærme
00 → Kopier skærmoplysninger fra den tilsluttede skærm til senderen (TX) mod skærmen til modtageren
Det er obligatorisk at have en skærm tilsluttet senderen for at kunne kopiere EDID (Copy HDMI Out TX) fra denne tilsluttede skærm til den tilsluttede skærm på modtageren.
Ovenfor ses et eksempel på de forskellige EDID-indstillinger, og hvordan EDID kommunikerer til de tilsluttede enheder.
Når f.eks. en 4K-kompatibel skærm/tv er tilsluttet senderen, og EDID'en kopieres og sendes til modtageren, hvor der er tilsluttet en max. 1080p-kompatibel skærm er tilsluttet, vil der ikke være nogen visning mulig for denne skærm.
På det tidspunkt skal du skifte EDID til indstillingen »Copy Display RX« for at hente opløsningsoplysninger fra den skærm, der er tilsluttet modtageren.
Tilslut et lokalt loop-display
Senderenheden har en ekstra HDMI-udgang til tilslutning af et lokalt tv eller en skærm.
Indholdet af kildeenheden kan vises på et tv eller en skærm i nærheden af senderenheden.
Kaskade via HDMI OUT-port til lokal sløjfe
Brug den lokale HDMI-port (Transmitter) til kaskadekobling til andre HDMI-extendere.
Infrarød styring via medfølgende IR-sender og -modtager
Der medfølger en infrarød sender og modtager til at styre kildeenheden med dens standardfjernbetjening.

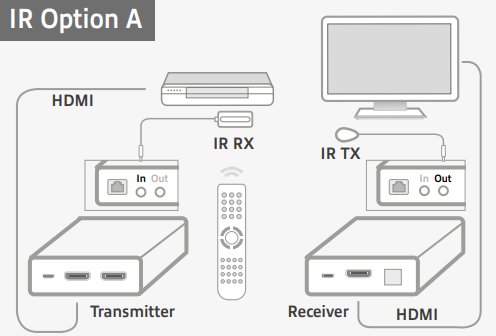

Mulighed A: Kildeenheden skal fjernstyres fra modtagerenheden.

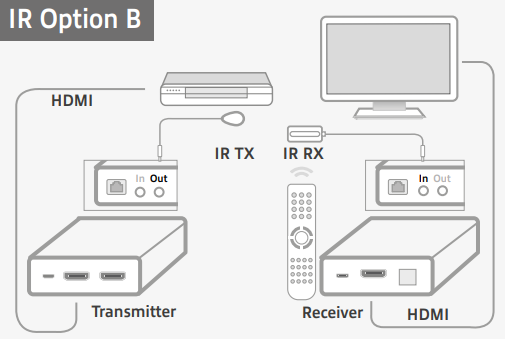

Mulighed B: Kildeenheden skal fjernstyres fra senderenheden.
