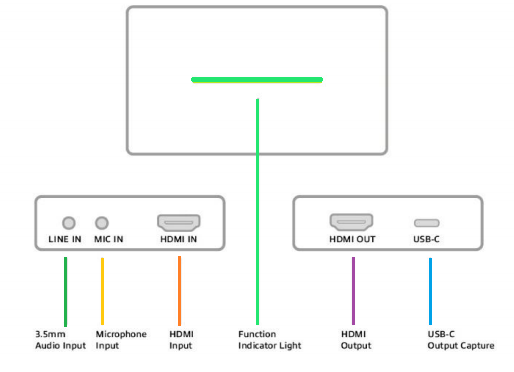

Enhedsforbindelser
1. Tilslut ekstern lyd til LINE IN.
2. Tilslut en ekstern mikrofon til MIC IN.
3. Slut din computer eller laptop til USB-C-porten.
4. Tilslut en ekstern HDMI-skærm til HDMI OUT for at overvåge loop-out-signalet fra den enhed
som er tilsluttet HDMI IN.
5. Tilslut en HDMI-enhed på HDMI IN (AC7600), max. understøttet opløsning er 4K @ 60Hz.

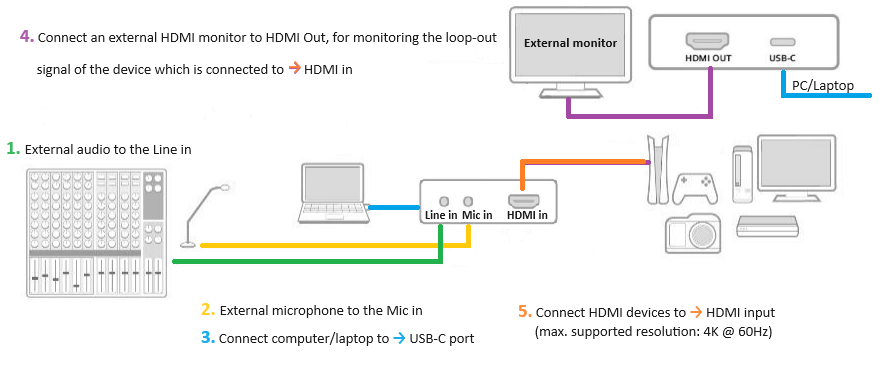

Forbindelsesdiagram
