Adaptiv tilstand

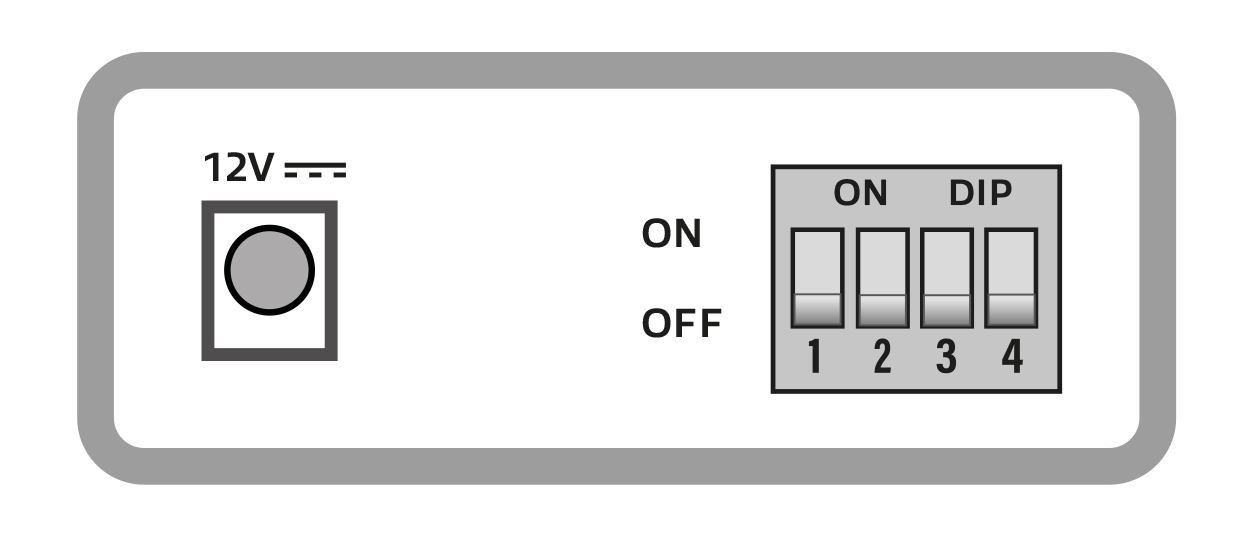

AC4455 leveres i standardindstilling med alle dip-switches sat til OFF. I denne tilstand er mediekonverteren indstillet til »Adaptive Mode«. I denne tilstand kan der kun bruges 10Gbps SFP+ transceivere. Ethernet-porten på mediekonverteren er i automatisk forhandlingstilstand og vil fungere i 100/1000 Mbps- og 10Gbps-netværksmiljøer.
Bypass-tilstand

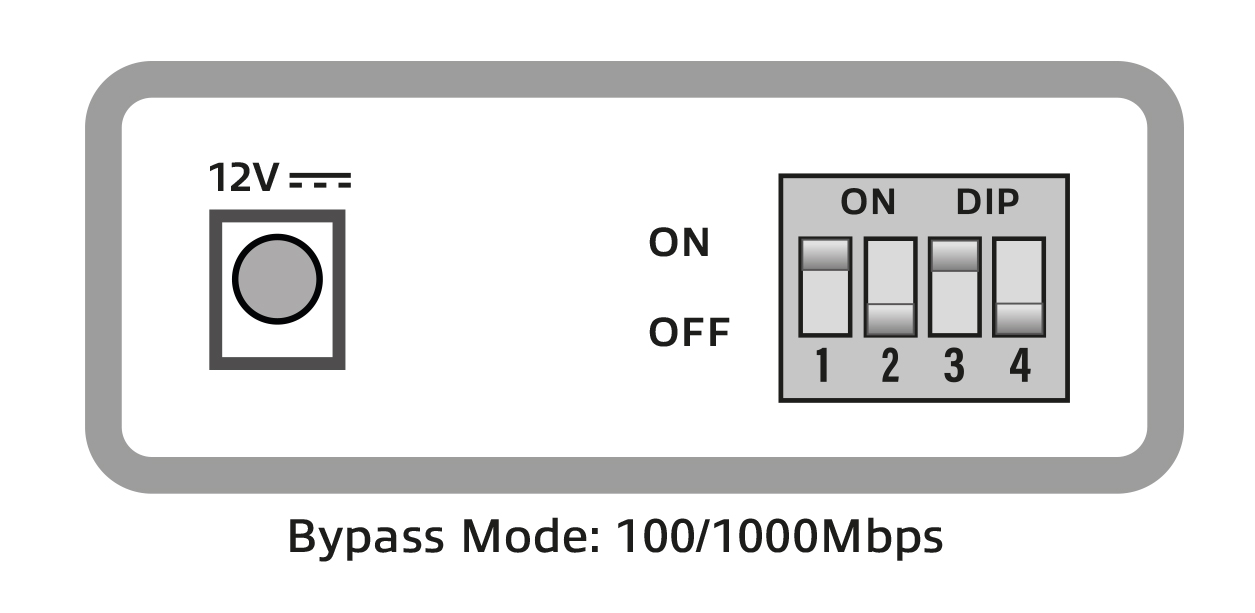

Andre ukodede SFP-transceivere kan bruges. AC4455 understøtter 1,25 Gbps / 2,5 Gbps / 5 Gbps og 10 Gbps SFP-transceivere. Når der ikke bruges en 10Gbps SFP+-transceiver, skal AC4455 indstilles til »Bypass Mode« (dip switch 1 og 3 ON).
Bemærk: Fiberportens hastighed og Ethernetportens hastighed skal stemme overens. Når der bruges en 1,25G SFP, skal Ethernet-porten være 1,25G eller 1G. Når man bruger en pc, kan det være nødvendigt manuelt at indstille Ethernet-porten til en fast hastighed og ikke bruge Auto-negotiation.
LFP-tilstand
Fiber LFP (Link Fault Pass-through) testtilstand er en vigtig funktion i fiberoptiske netværk, der giver mulighed for effektiv fejlfinding og vedligeholdelse. Når den er aktiveret, hjælper LFP-testtilstanden med hurtigt at identificere placeringen af fejl eller problemer i fiberforbindelsen.
I denne tilstand overvåger det fiberoptiske udstyr løbende linket for eventuelle forstyrrelser eller abnormiteter. Hvis der opstår en fejl, f.eks. et brud eller tab af fibersignalet, sender LFP-testtilstanden automatisk fejloplysningerne videre til den relevante netværksenhed.

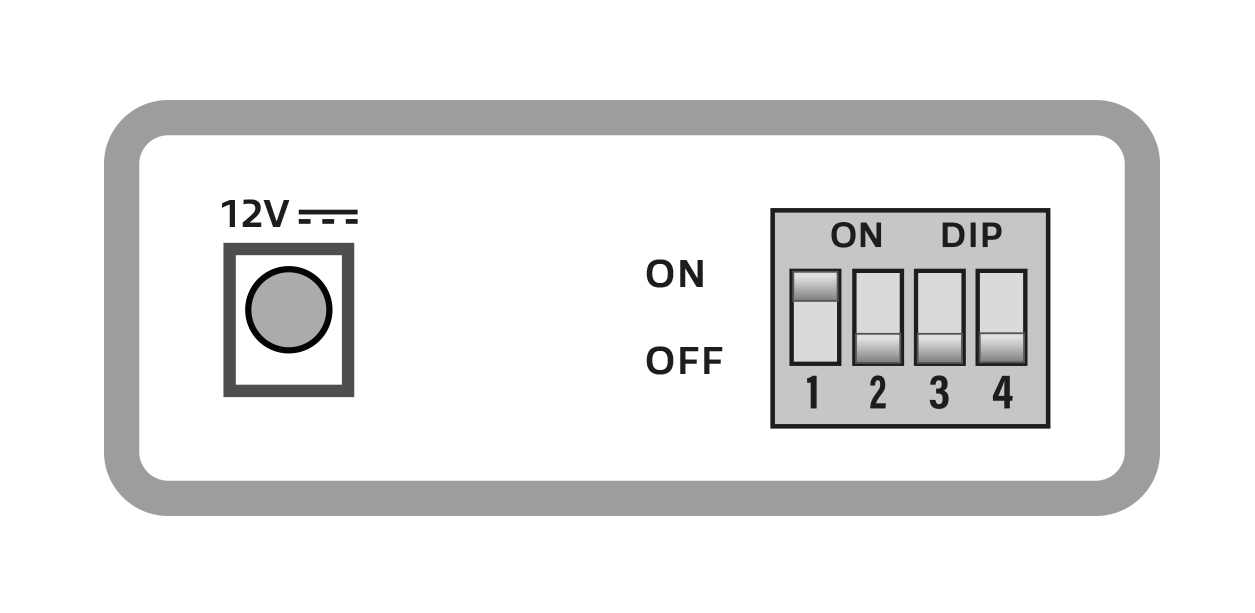

For at aktivere LFP-tilstanden på AC4455 skal dip-switch 1 sættes til ON.
LFP kan kun bruges i »Adaptive Mode«.

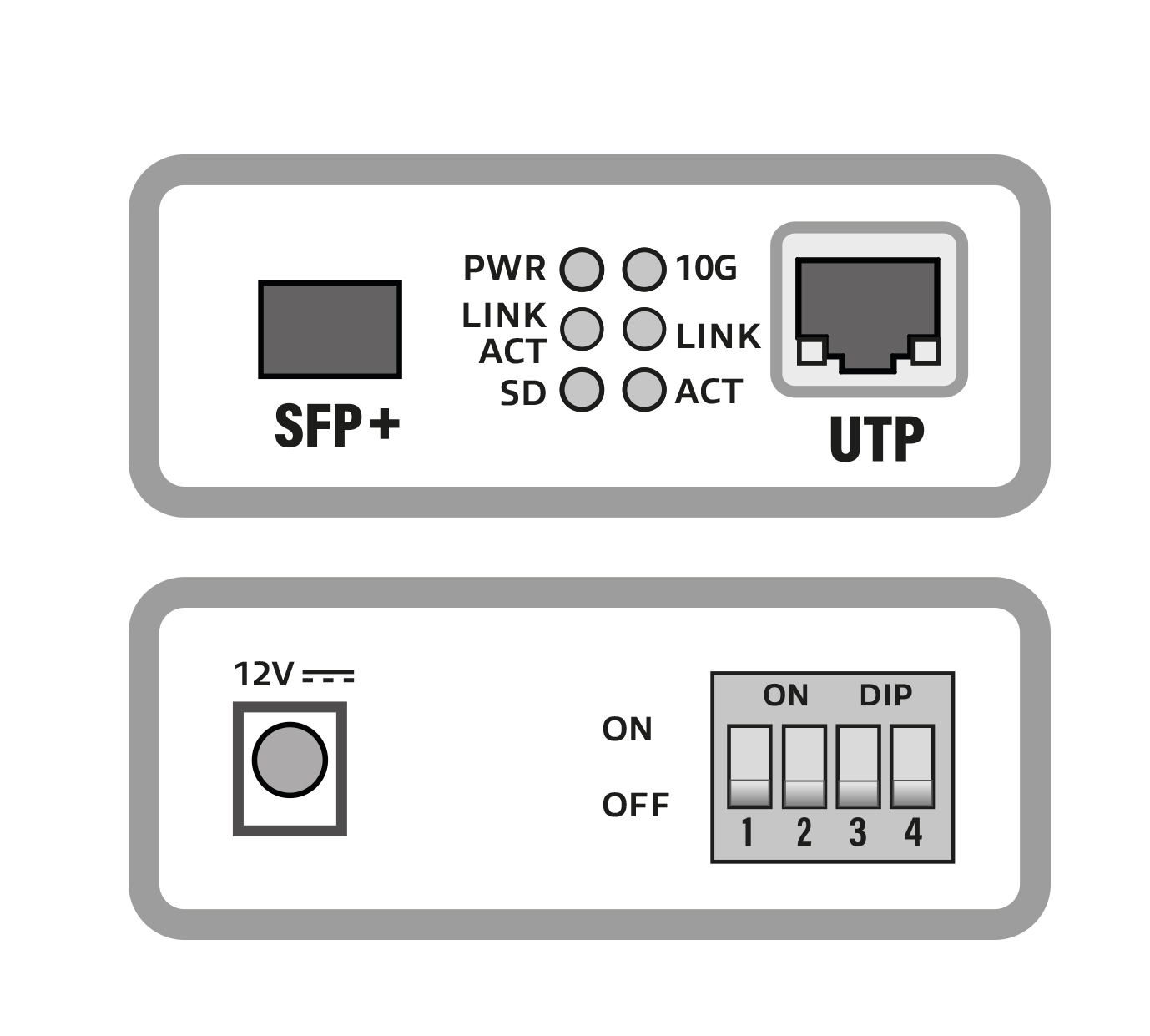

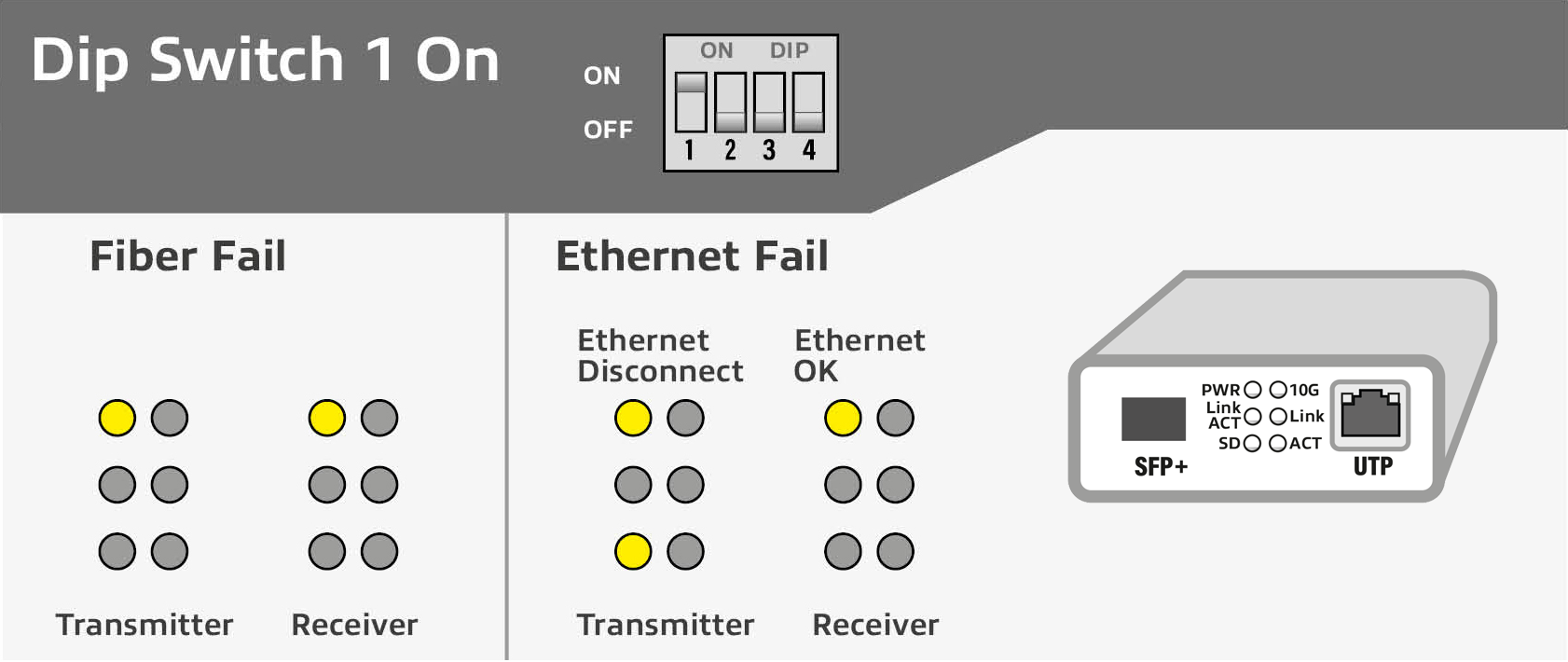

LED-indikatorforklaring i LFP-tilstand
10G-indikator-LED
10G-led'en lyser kun, når UTP-porten er tilsluttet et 10G-netværk. Når UTP-porten er tilsluttet et netværk, der ikke understøtter 10G, forbliver LED'en slukket.
