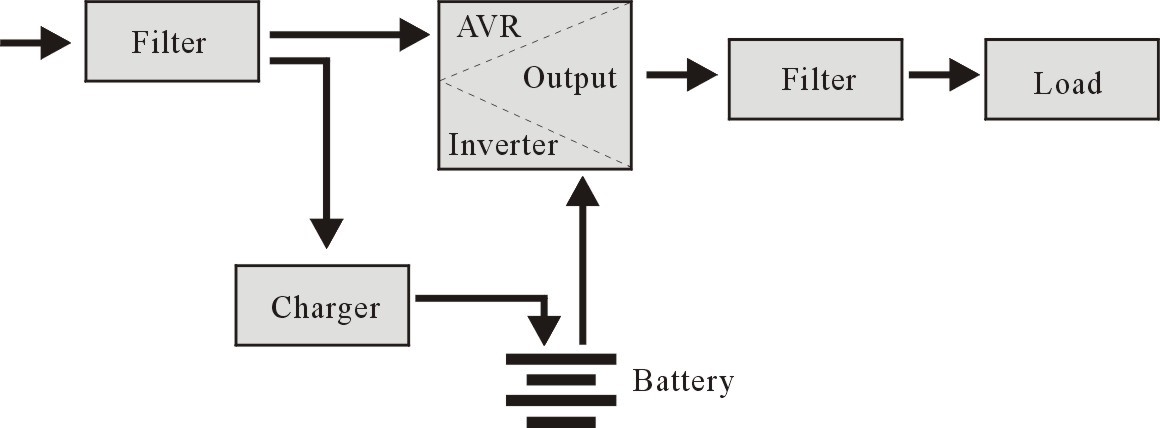

V režimu střídavého proudu
Když je UPS v normálním pracovním režimu, střídavý proud prochází filtrem a škodlivé vlny jsou odfiltrovány. Poté střídavý proud nabíjí baterii a mezitím prochází UPS AVR a filtrem a zajišťuje napájení zařízení.

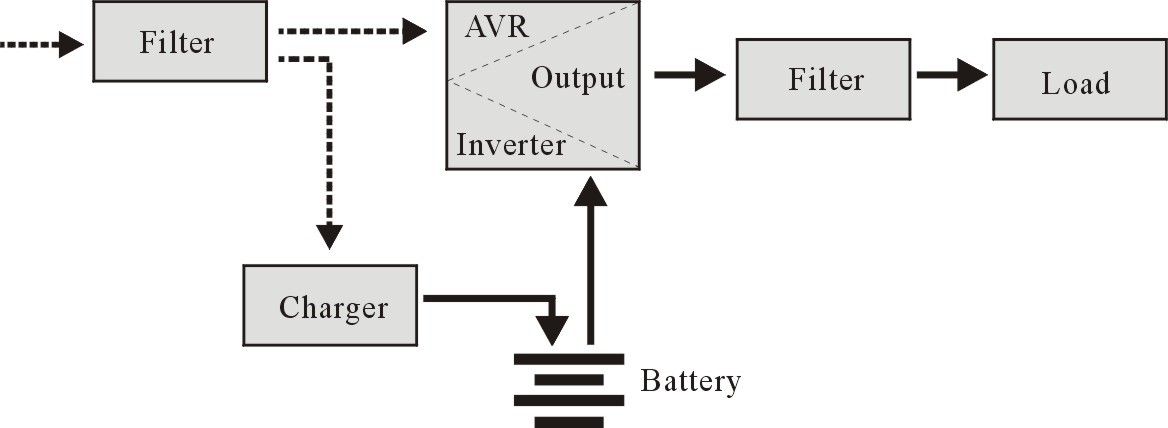

Výpadek střídavého proudu
Při výpadku střídavého proudu bude baterie napájet střídač a poté projde filtrem a zajistí napájení zařízení, čímž je zajištěno nepřetržité napájení.
Výstupy UPS
UPS AC2300 má 6 výstupů:
Na levé straně jsou tři výstupy pro ochranu při výpadku napájení (přepětí/špička).
Na pravé straně tři výstupy pro ochranu při výpadku napájení (přepětí/špička) se záložní funkcí při výpadku střídavého proudu. Vestavěná baterie bude nadále napájet připojená zařízení.
UPS AC2305 má 2 výstupy 1x IEC (C13) + 1x zásuvka EU typu F samice:
Oba výstupy slouží k ochraně proti výpadku napájení (přepětí/špička) se záložní funkcí při výpadku střídavého proudu. Vestavěná baterie bude nadále napájet připojené zařízení.
Baterie a nabíjení:
Když je UPS připojena ke střídavému proudu, nabíječka plně nabije baterii přibližně za 10 hodin.
Když se baterie vybije, vypněte UPS a nabíjejte baterii alespoň 10 hodin, když. Poté UPS zapněte
