4K HDMI 2.0 extender přes CAT6 UTP s podporou IR
Sada extenderu AC7811 HDMI 2.0 umožňuje rozšířit signál HDMI přes CAT6 UTP na vzdálenost až 60 metrů s maximálním rozlišením 4K@60Hz.
Nebo s rozlišením 4K@30Hz / 1080p@60Hz na vzdálenost až 70 m.

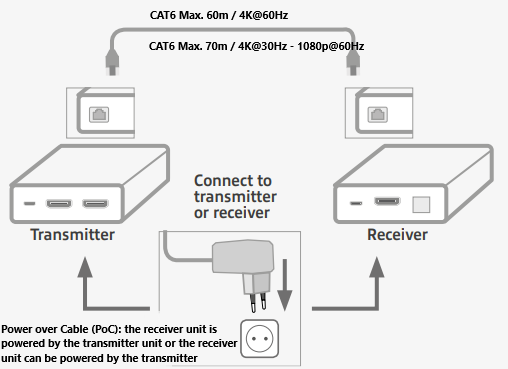

Podpora napájení po kabelu (PoC) prostřednictvím kabelu CAT6
Sada prodlužovače HDMI podporuje obousměrné napájení po kabelu (PoC) prostřednictvím kabelu CAT6 UTP. Což znamená, že přijímací jednotka je napájena vysílací jednotkou nebo přijímací jednotka může napájet vysílač, proto je zapotřebí pouze jedna napájecí jednotka (PSU).
Funkce kopírování EDID
Funkce kopírování EDID, známá také jako Extended Display Identification, zajišťuje komunikaci v rozlišení mezi zdrojovým a výstupním zařízením.
Bez EDID se mohou kapacity zdroje a displeje zcela lišit a vést k tomu, že obraz nebude vůbec propustný. Díky EDID bude kapacita displeje sdělena zdrojovým zařízením pro dosažení nejlepší možné kvality.
RX = Receiver
TX = Transmitter

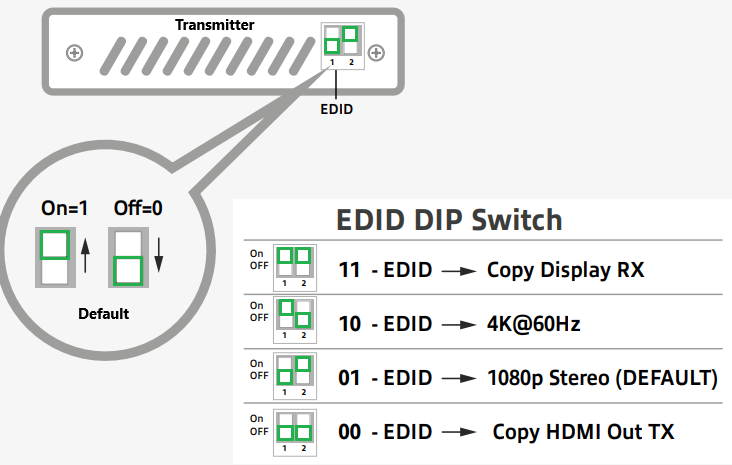

11 → Kopírování informací o zobrazení z připojeného displeje na přijímač (RX) zpět na displej na vysílač
10 → Rozlišení 4K@60Hz, na všech připojených displejích
01 → Rozlišení 1080p@60Hz, na všech připojených displejích
00 → Kopírování informací o zobrazení z připojeného displeje na vysílač (TX) směrem k displeji na přijímač
Je nutné mít displej připojený k vysílači, aby bylo možné kopírovat EDID (Copy HDMI Out TX) z tohoto připojeného displeje na připojený displej na přijímači.
Výše je uveden příklad obrázku pro různá nastavení EDID a způsob komunikace EDID s připojenými zařízeními.
Například když je na vysílač připojen monitor/televizor s podporou 4K a EDID je kopírován a odesílán do přijímače, na kterém je zobrazen max. 1080p podporující monitor připojen, nebude pro tento monitor možné žádné zobrazení.
V takovém okamžiku je třeba přepnout EDID na možnost „Copy Display RX“, aby bylo možné získat informace o rozlišení z monitoru připojeného na přijímač.
Připojení displeje místní smyčky
Vysílací jednotka má další výstup HDMI pro připojení místního televizoru nebo monitoru.
Obsah zdrojového zařízení lze zobrazit na televizoru nebo monitoru v blízkosti vysílací jednotky.
Kaskádování přes port HDMI OUT místní smyčky
Pro kaskádové propojení s dalšími extendery HDMI použijte port HDMI místní smyčky (vysílač).
Infračervené ovládání pomocí přiloženého IR vysílače a přijímače
Součástí balení je infračervený vysílač a přijímač pro ovládání zdrojového zařízení pomocí standardního dálkového ovládání.

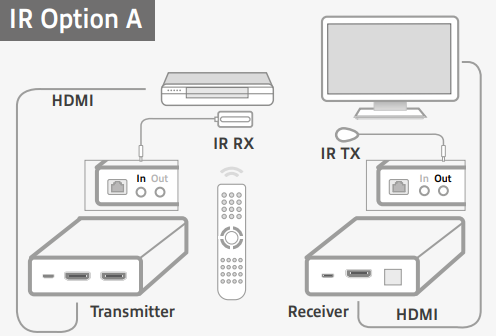

Možnost A: Zdrojové zařízení se ovládá dálkově z přijímací jednotky.

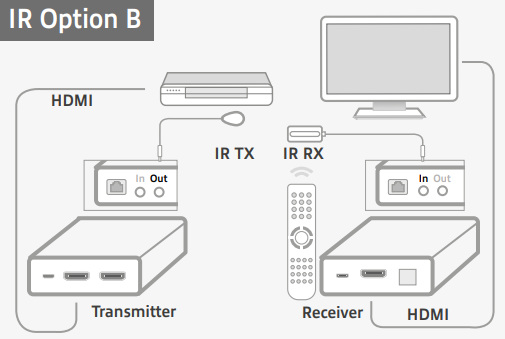

Možnost B: Zdrojové zařízení, které má být dálkově ovládáno z vysílací jednotky.
