4K HDMI 1.4 extender přes CAT6 UTP s podporou IR
Rozšiřovací sada AC7801 HDMI 1.4 umožňuje rozšířit signál HDMI pomocí kabelu CAT6 UTP na vzdálenost až 40 m s maximálním rozlišením 4K@30 Hz.
Nebo s rozlišením 1080p@60Hz na vzdálenost až 70 m.

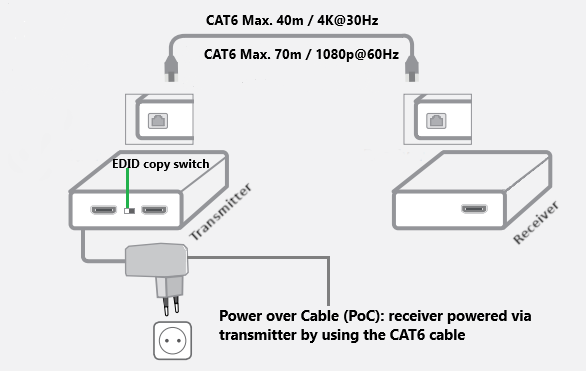

Podpora napájení po kabelu (PoC) prostřednictvím kabelu CAT6
Sada prodlužovače HDMI podporuje napájení po kabelu (PoC) prostřednictvím kabelu CAT6 UTP.
Napájení vyžaduje pouze vysílač. Přijímací jednotka přijímá napájení z vysílače prostřednictvím připojeného kabelu UTP.
Funkce kopírování EDID
Funkce kopírování EDID, známá také jako Extended Display Identification, zajišťuje komunikaci v rozlišení mezi zdrojovým a výstupním zařízením.
Bez EDID se mohou kapacity zdroje a displeje zcela lišit a vést k nulové propustnosti obrazu. Díky EDID bude kapacita displeje sdělena zdrojovému zařízení pro dosažení nejlepší možné kvality.

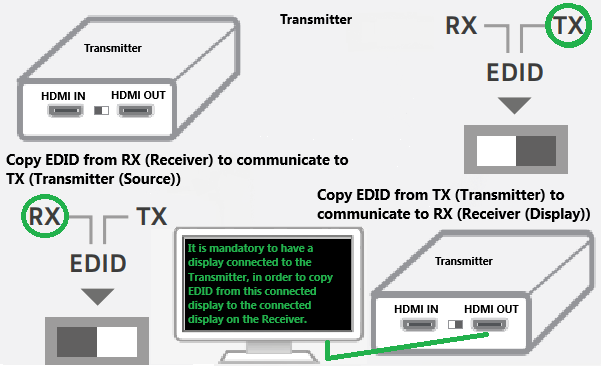

Pro kopírování EDID z vysílače je nutné mít k vysílači připojený displej.
do připojeného displeje na přijímači.

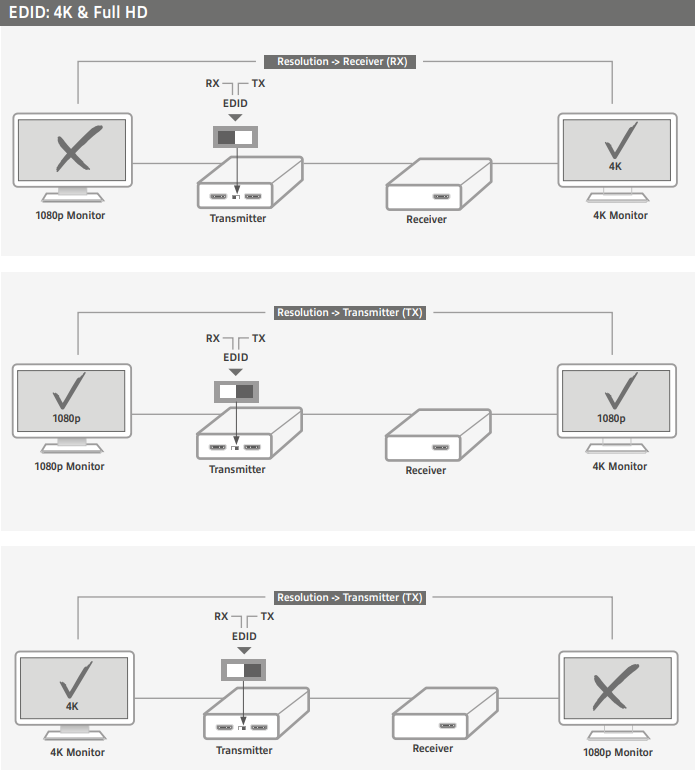

Níže je uveden příklad obrázku, jak EDID komunikuje s připojenými zařízeními.
Například když je k vysílači připojen monitor/televizor s podporou 4K a EDID se kopíruje a odesílá do přijímače, na kterém je zobrazen max. je připojen monitor s rozlišením 1080p, nebude možné tento monitor zobrazit.
V tomto okamžiku je třeba přepnout EDID na možnost RX, aby bylo možné získat informace o rozlišení z monitoru připojeného na přijímač.
Připojení displeje místní smyčky
Vysílací jednotka má další výstup HDMI pro připojení místního televizoru nebo monitoru.
Obsah zdrojového zařízení lze zobrazit na televizoru nebo monitoru v blízkosti vysílací jednotky.
Kaskádování přes port HDMI OUT místní smyčky
Pro kaskádové propojení s dalšími extendery HDMI použijte port HDMI místní smyčky (vysílač).

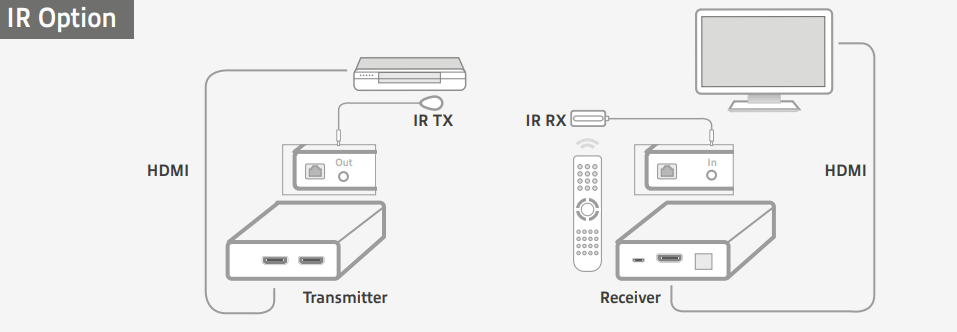

Infračervené ovládání pomocí přiloženého IR vysílače a přijímače
AC7801 je dodáván s infračerveným vysílačem a přijímačem pro dálkové ovládání zdrojového zařízení (například přehrávače médií).
Připojte přiložený IR (infračervený) kabel „TX“ k „IR OUT“ vysílače a namontujte IR LED vedle IR oka zdrojového zařízení s dálkovým ovládáním.
Připojte přiložený IR (Infra-Red) kabel „RX“ k „IR IN“ přijímače a namontujte IR LED na vhodné místo, abyste mohli ovládat vzdálené zařízení z místa, na kterém se nachází přijímač.
