AC7610 schéma připojení

  • Aktualizováno

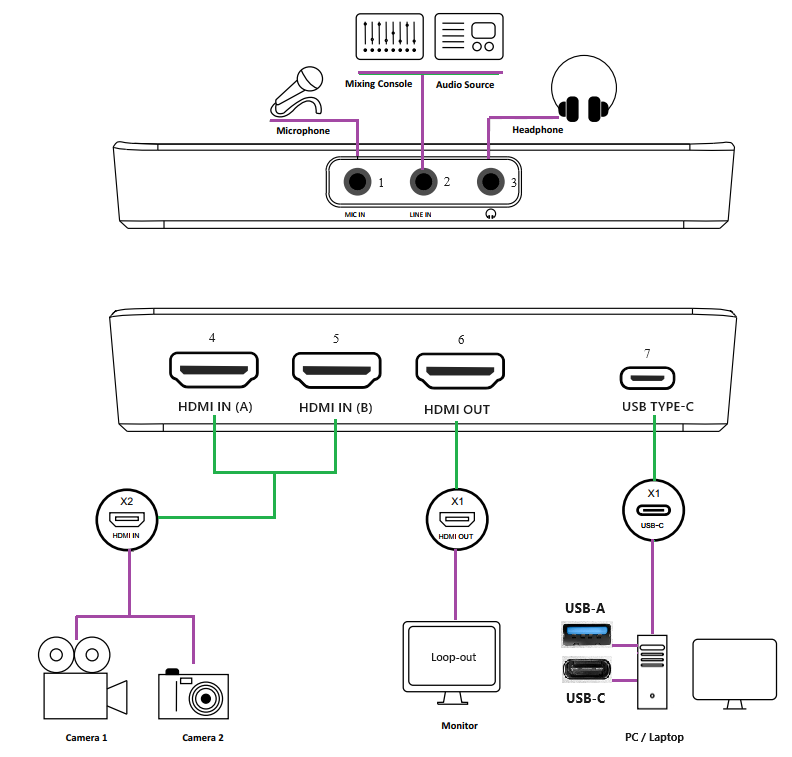

Connection Diagram.png

  1. MIC IN (připojení mikrofonu)
  2. LINE IN (připojení zdrojového zařízení zvuku / mixážního pultu)
  3. LINE OUT (připojení sluchátek / reproduktorů)
  4. HDMI IN (A) (připojení zdrojového zařízení HDMI Video)
  5. HDMI IN (B) (připojení druhého zdrojového zařízení HDMI Video)
  6. HDMI OUT (připojení monitoru HDMI, HDMI OUT lze také považovat za výstup PGM)
  7. USB-C (připojte počítač / notebook s portem USB-A nebo USB-C pomocí kabelu USB-C s dodaným adaptérem USB-C na USB-A)

Specifika produktu

  • USB-C: USB 3.0 / šířka přenosového pásma 5 Gbit/s, zpětně kompatibilní s USB 2.0

Formát snímání videa:

  • YUY2 16bit: Podpora snímání v rozlišení 1080P/60 Hz
  • RGB 24bit: Podpora snímání v rozlišení 1080P/60Hz (nekomprimované); vysoká barevnost

-------------------------------------------------------------------------------------------------------------------

  • HDMI IN A/B
  • Vstupní formát: HDMI2.0
  • Podporovaná rozlišení:

720P, 1080P, 4K@30Hz, 4K@60Hz / 640x480; 800x600; 1024x768; 1600x1200; 1280x1024; 1680x1050;

1920x1200; 1600x900; 1440x900; 1366x768; 1360x768; 1280x960; 1152x864; 1280x800; 1920x1080 and 3840x2160

-------------------------------------------------------------------------------------------------------------------

  • HDMI OUT: 1080P@60Hz
