Instalace ovladačů
Pozor! Než připojíte zařízení AC7150 k notebooku nebo počítači, nainstalujte nejprve ovladače DisplayLink® pro operační systém Windows, macOS nebo Linux.
Prostřednictvím níže uvedeného odkazu naleznete nejnovější verzi ovladače DisplayLink® pro systémy Windows a MacOS.
Po úspěšném dokončení instalace ovladačů restartujte notebook/PC.
Připojení monitorů

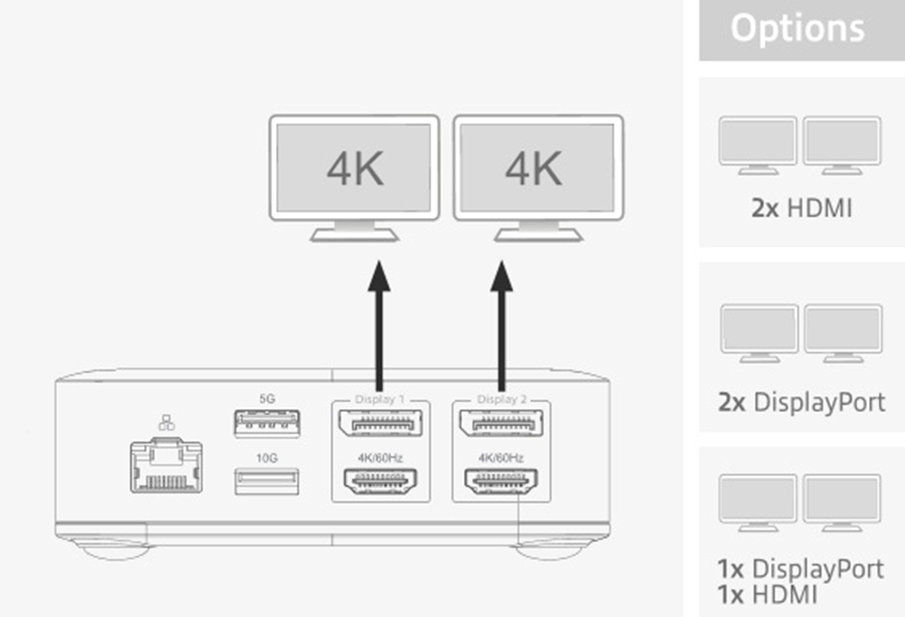

Připojte až 2 monitory HDMI nebo DisplayPort.
Viz obrázek níže.
Další informace o maximálním podporovaném rozlišení a obnovovací frekvenci naleznete na níže uvedeném odkazu.
Maximální-podporované-rozlišení-obnovovací-frekvence-rozhraní-HDMI
Nabíjení notebooku a zapnutí zařízení AC7150
AC7150 se napájí zapnutý prostřednictvím přiloženého kabelu USB-C nebo přiloženého adaptéru USB-A.
Dokovací stanice je vybavena průchozím portem Power Delivery, který podporuje maximální výkon 85 W Power Delivery (PD).

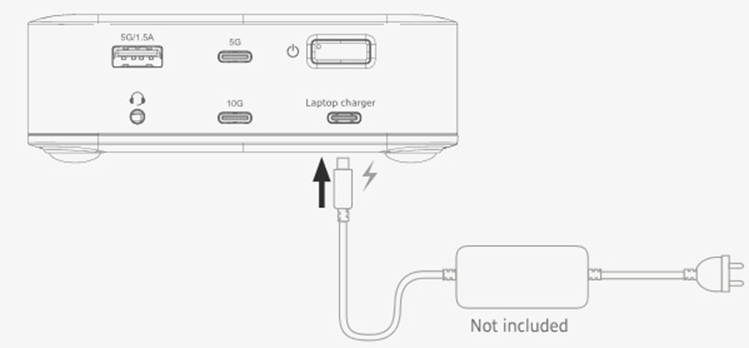

Připojte nabíječku USB-C notebooku (max. 100 W) k průchozímu portu PD a nabíjejte notebook prostřednictvím dokovací stanice. To bude vyžadovat přibližně 5W napájení z vašeho napájecího zdroje.
V některých případech nelze notebook nabíjet prostřednictvím dokovací stanice, přestože jste připojili například 45W napájecí zdroj, který notebook dokonale vyžaduje.
V některých případech potřebujete zdroj PSU, který je schopen poskytnout dalších 5 W výkonu navíc, abyste mohli nabíjet notebook.
Proto by připojení 65W nabíječky USB-C tento problém vyřešilo, protože je dodáván dostatečný výkon.
Notebooku to nijak neublíží. Koneckonců jste schopni připojit nabíječku USB-C až do max. 100W.
Omezení v případě, že je dokovací stanice připojena pomocí portu USB-A namísto portu USB-C
Zařízení AC7150 lze používat také s portem USB-A, a to pomocí dodaného adaptéru USB-C (F) na USB-A (M).
K dokovací stanici je stále možné připojit 2 monitory a používat většinu ostatních funkcí; kromě nabíjení notebooku. Na rozdíl od připojení USB-C má USB-A nižší rychlost přenosu dat.
Vezměte prosím na vědomí! Při použití dokovací stanice s připojením USB-A k notebooku je funkce Power Delivery passthrough (PD) vypnutá. V takovém případě bude notebook vyžadovat připojení vlastního zdroje napájení.
Vypnutí/zapnutí dokovací stanice AC7150

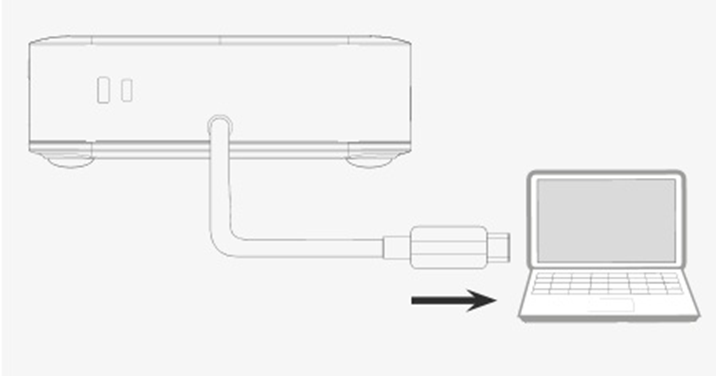

AC7150 se automaticky zapne, jakmile je připojen ke zdrojovému zařízení. Buď pomocí portu USB-C, nebo USB-A. Po odpojení dokovací stanice od zdrojového zařízení se AC7150 vypne.
V případě potřeby můžete zařízení AC7150 vypnout, i když je stále připojeno kabelem.

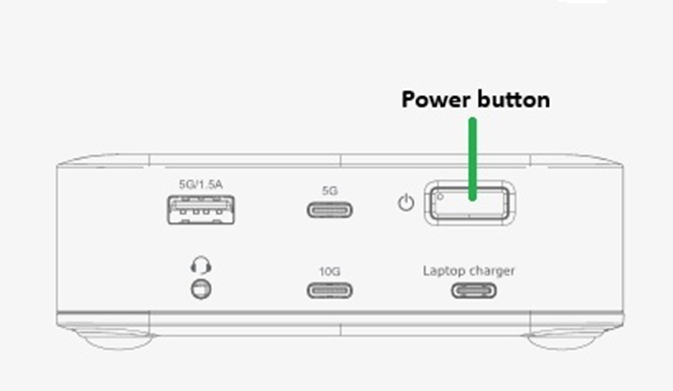

Jedním stisknutím tlačítka napájení zařízení vypnete a dalším stisknutím jej znovu zapnete.
Povolení oprávnění „Nahrávání obrazovky“ v systému MacOS
Aby externí připojené monitory fungovaly v systému MacOS, musí být v operačním systému MacOS povolena možnost „Screen Recording“. Postup povolování oprávnění „Screen Recording“ v systému MacOS naleznete na níže uvedeném odkazu.
macOS-žádá-o-povolení-nahrávání-obrazovky
Oznámení „DisplayLink Manager“ by rád nahrál obrazovku tohoto počítače“ platí pro systém MacOS verze 10.15 nebo vyšší.
Možnost K-Lock (zámek Kensington)

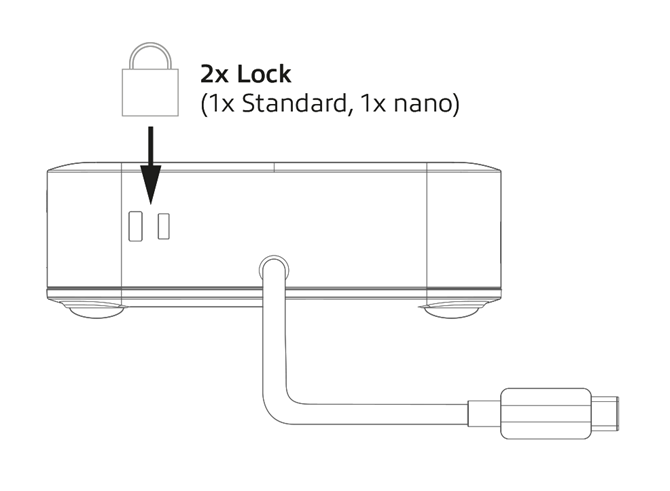

Pro AC7150 je k dispozici volitelný zámek K-Lock (Kensington lock), který slouží k upevnění dokovací stanice na stacionární předmět, například na stůl.
Abyste mohli tuto možnost využít, budete potřebovat bezpečnostní kabelový zámek K-Slot. Bezpečnostní kabel není součástí dodávky dokovací stanice AC7150!
