Adaptivní režim

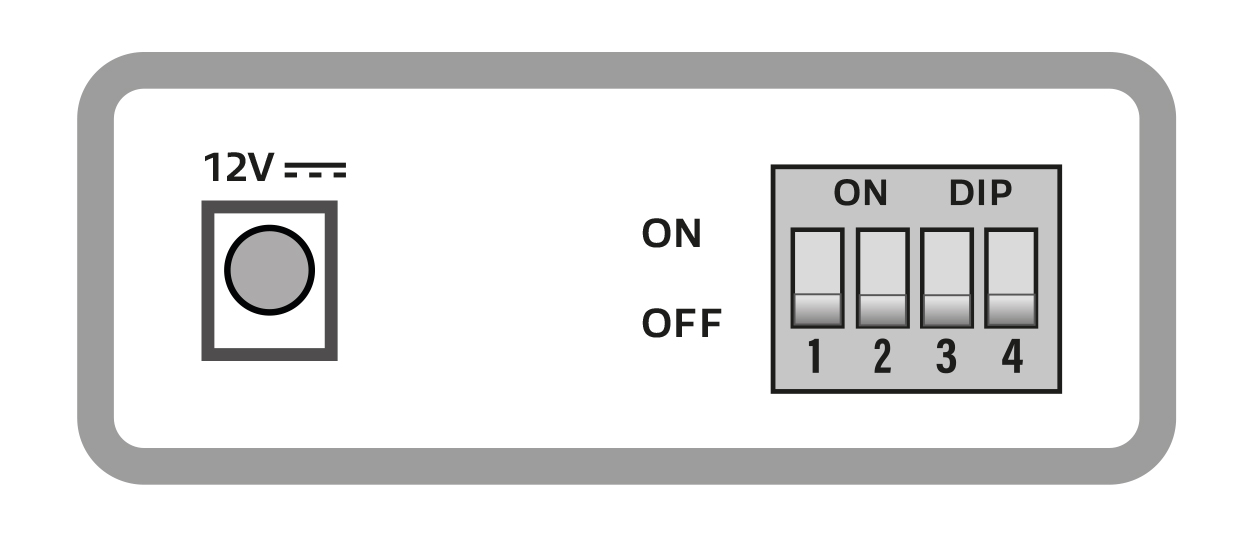

AC4455 se dodává ve výchozím nastavení se všemi přepínači nastavenými na OFF. V tomto režimu je mediální převodník nastaven na „Adaptivní režim“. V tomto režimu lze používat pouze 10Gb/s vysílače SFP+. Ethernetový port na media konvertoru je v režimu automatického vyjednávání a bude fungovat v síťových prostředích 100/1000Mbps a 10Gbps.
Režim bypass

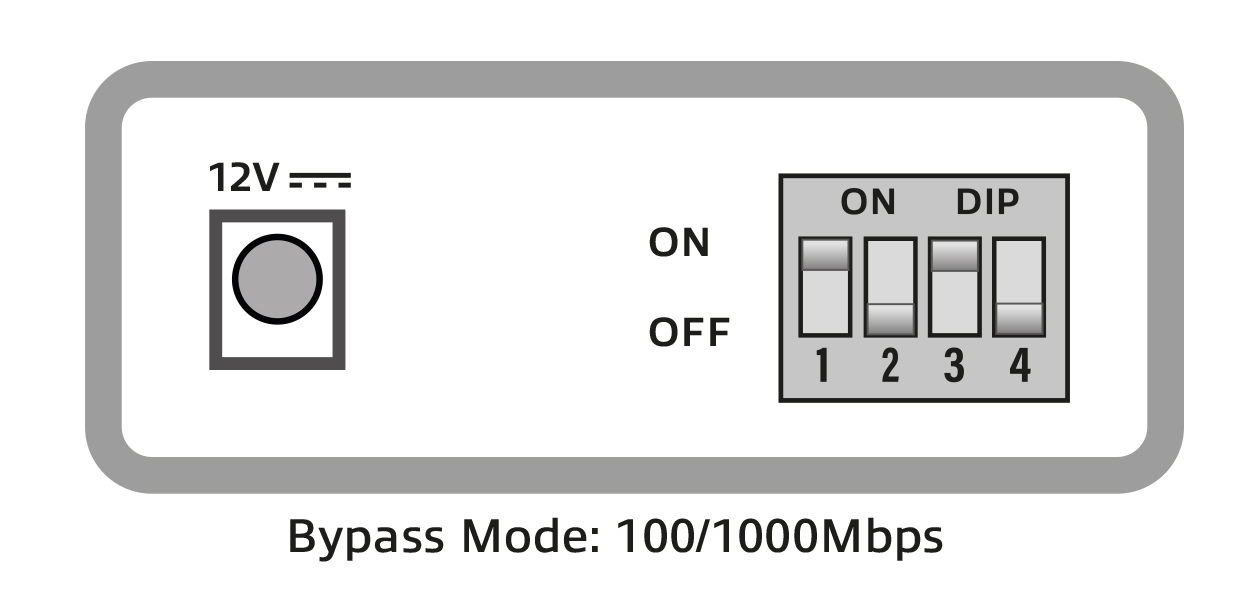

Lze použít i jiné nekódované vysílače SFP. AC4455 podporuje 1,25 Gb/s / 2,5 Gb/s / 5 Gb/s a 10 Gb/s SFP transceivery. Pokud nepoužíváte 10Gbps SFP+ transceiver, musí být AC4455 nastaven do režimu „Bypass Mode“ (zapnutý přepínač 1 a 3).
Poznámka: Rychlost optického portu a rychlost portu Ethernet se musí shodovat. Pokud se používá 1,25G SFP, musí být ethernetový port 1,25G nebo 1G. Při použití počítače může být nutné nastavit port Ethernet na pevnou rychlost ručně a nepoužívat automatické vyjednávání.
Režim LFP
Testovací režim LFP (Link Fault Pass-through) je důležitou funkcí v optických sítích, která umožňuje efektivní odstraňování problémů a údržbu. Je-li testovací režim LFP povolen, pomáhá rychle identifikovat místo poruchy nebo problému v optickém spoji.
V tomto režimu optické zařízení nepřetržitě monitoruje linku, zda nedošlo k narušení nebo abnormalitám. Pokud dojde k poruše, například k přerušení nebo ztrátě signálu optického vlákna, testovací režim LFP automaticky předá informace o poruše příslušnému síťovému zařízení.

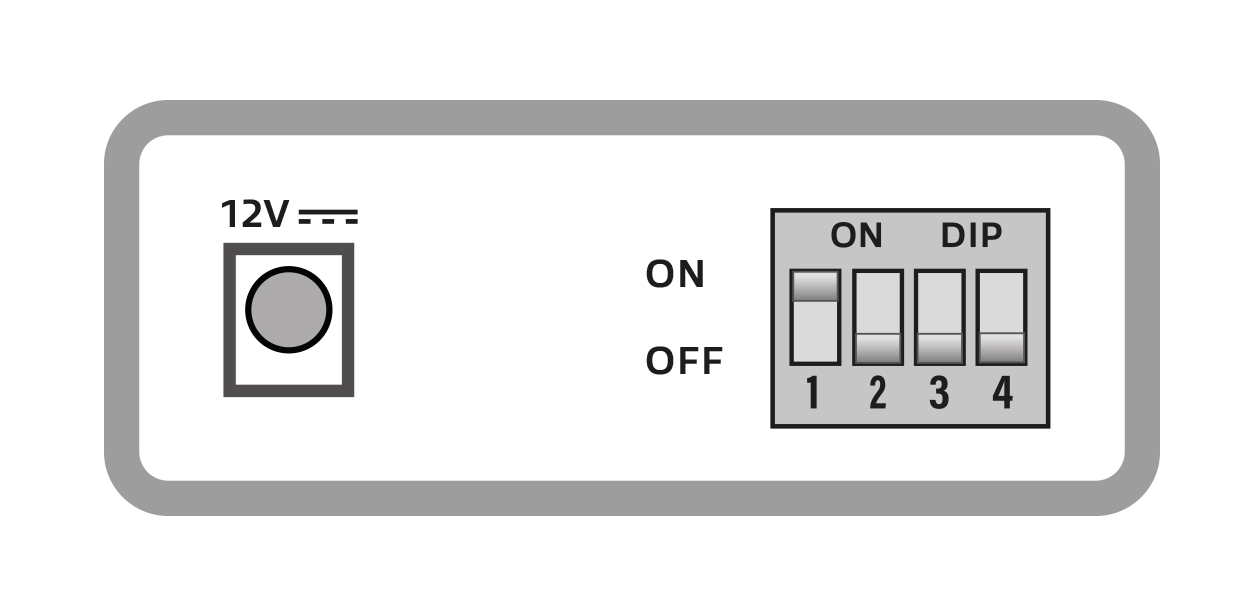

Pro aktivaci režimu LFP na AC4455 je třeba nastavit přepínač dip 1 do polohy ON.
LFP lze použít pouze v „adaptivním režimu“.

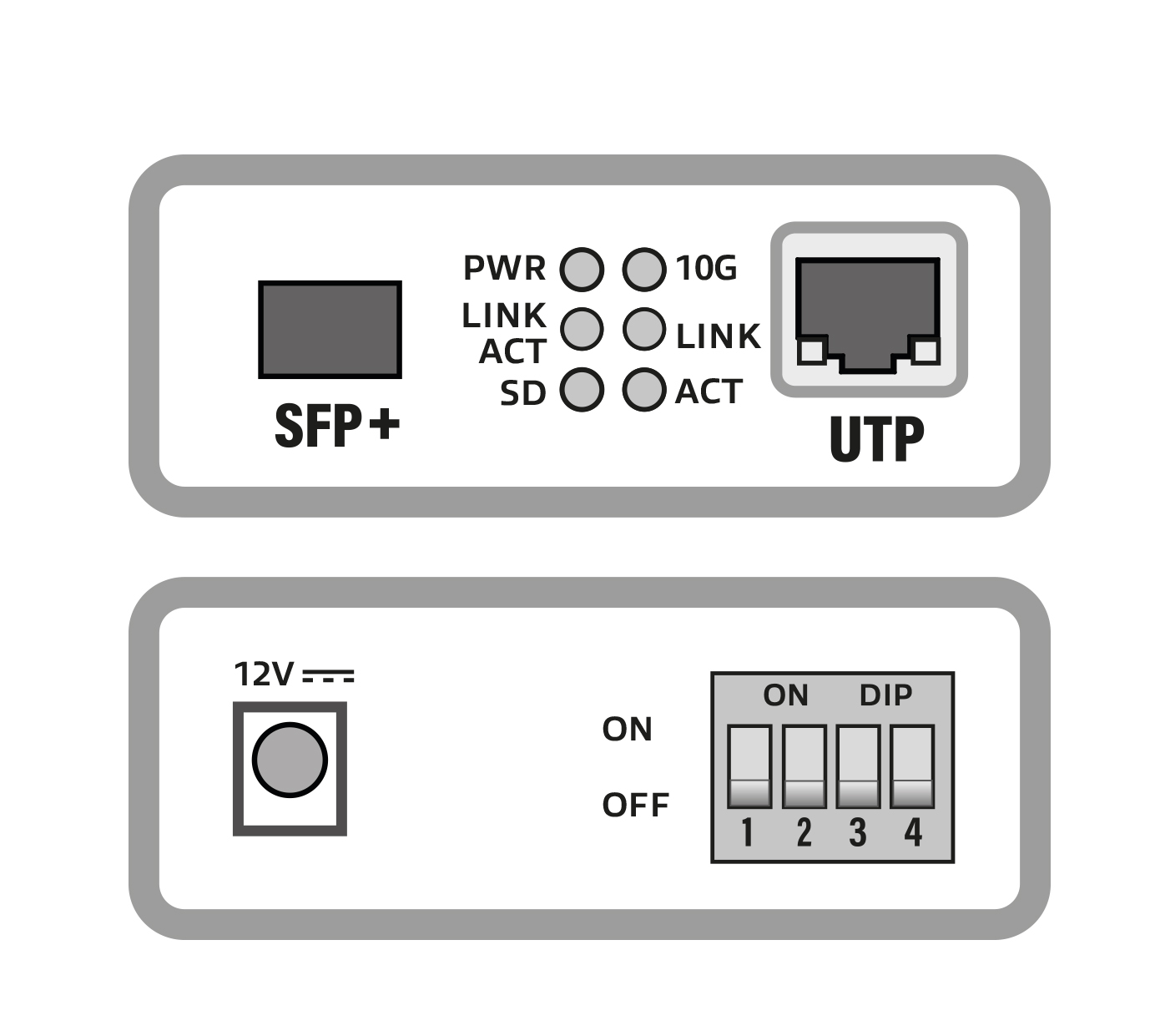

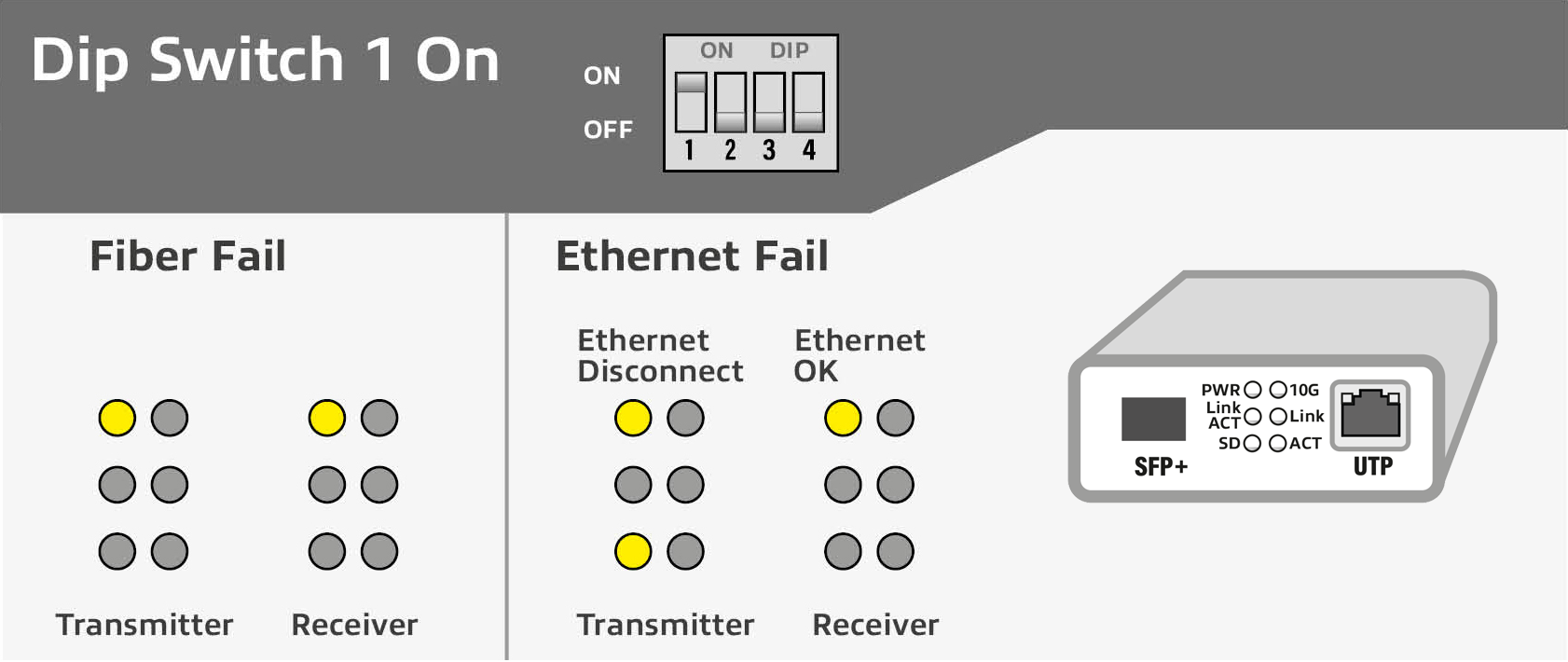

Vysvětlení indikátoru LED v režimu LFP
Indikační LED 10G
Kontrolka 10G bude svítit pouze v případě, že je port UTP připojen k síti 10G. Pokud je port UTP připojen k síti, která nepodporuje 10G, kontrolka zůstane vypnutá.
