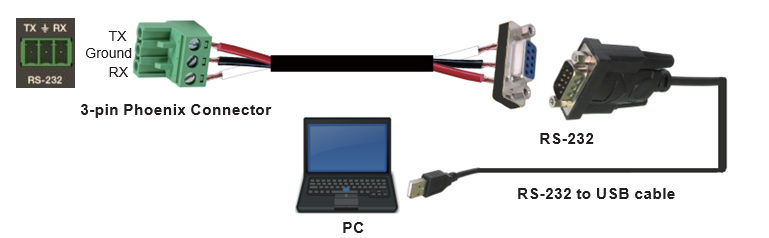

AC7912 може да се управлява чрез RS-232 команди. Можете да направите това с помощта на сериен кабел или като свържете USB кабел към порт PC 1 заедно с подходящия софтуер. Моля, вижте изображението по-долу за това как да свържете чрез RS-232 към USB кабел.
RS-232 разпиновка на конектора:
ПИН 2 --> TX
ПИН 3 --> RX
ПИН 5 --> Земя
| ASCII команди | |||||
| Протокол на серийния порт. Скорост на предаване: 115200 (по подразбиране), Брой данни: 8, Стоп битове:1, Проверяващ бит: 0 | |||||
| x - Параметър 1 | z - Параметър 2 | ! - Разделител | |||
| Код на команда | Описание на функцията | Пример | Обратна връзка | Настройка по подразбиране | |
| help! | Показва всички команди | help! | |||
| status! | Получаване на текущия статус на устройството | status! | |||
| r type! | Получаване на модела на устройството | r type! | 2x1 dual monitor kvm hdmi2.1 switcher | ||
r fw version! |
Получаване на версията на фърмуера | r fw version! | mcu fw version: vx.xx.xx kvm fw version: vx.xx.xx | ||
| power z! | Включване/изключване на устройството (z=0~1)
| power 1! |
power on | ||
| r power! | Получаване на текущото състояние на захранването | r power! | power on | ||
| reboot! | Рестартиране на устройството | reboot! | reboot… | ||
| reset! | Връщане към фабричните настройки | reset! | reset to factory defaults | ||
| s auto switch x! | Активиране/деактивиране на функцията за автоматично превключване (x=0~1)
| s auto switch! |
auto switch: enable |
auto switch: enable | |
| r auto switch! | Получаване на статуса на автоматичното превключване | r auto switch! | auto switch: enable | ||
s beep z! | Активиране/деактивиране на функцията за звуков сигнал (z=0~1)
| s beep 1! |
beep on |
beep off | |
| r beep! | Получаване на състоянието на звуковия сигнал | r beep! | beep on | ||
| s output mode z! | Задаване на режим на изход (z=1~2) 1.output mode 1 2.output mode 2 | s output mode 1! | output mode: 1 | ||
| r output mode! | Получаване на режима на изход | r output mode! | output mode: 1 | ||
| s input/usb z! | Задаване на входен порт или USB host порт (z=1~2) 1.input 1 2.input 2 | s input/usb 1! | s input/usb 1! | input/usb: 1 | |
| r input/usb! | Получаване на входния порт или USB host порт | r input/usb! | input/usb: 1 | ||
| s output x stream z! | Задаване на изход (x=0~2) stream включен/изключен (z=0~1) x:0. всички изходи x:1. изход 1 x:2. изход 2 z:0. изключи изходния поток z:1. включи изходния поток z:1. включи изходния поток | s output 1 stream 1! | output 1 stream: enable | output 1 stream: enable output 2 stream: enable | |
| r output x stream! | Получаване на статуса на изходния поток | r output x stream! | output 1 stream: enable | ||
