4K HDMI 2.0 удължител по CAT6 UTP с IR поддръжка
Удължителният комплект AC7811 HDMI 2.0 ви позволява да разширявате HDMI сигнала чрез CAT6 UTP на разстояние до 60 метра с максимална разделителна способност 4K@60Hz.
Или с разделителна способност 4K@30Hz / 1080p@60Hz, на разстояние до 70 м.

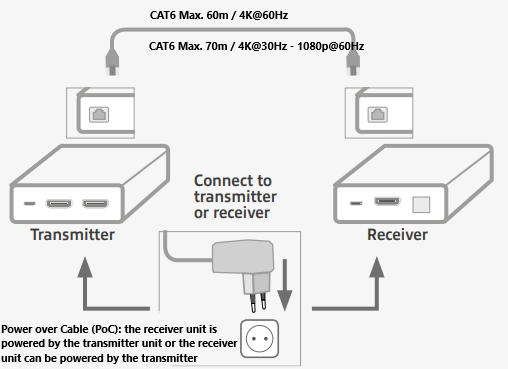

Поддръжка на захранване по кабел (PoC) чрез кабел CAT6
Комплектът HDMI удължител поддържа двупосочно захранване по кабел (PoC) чрез CAT6 UTP.
Това означава, че приемното устройство се захранва от предавателното устройство или приемното устройство може да захранва предавателното, поради което е необходимо само едно захранващо устройство (PSU).

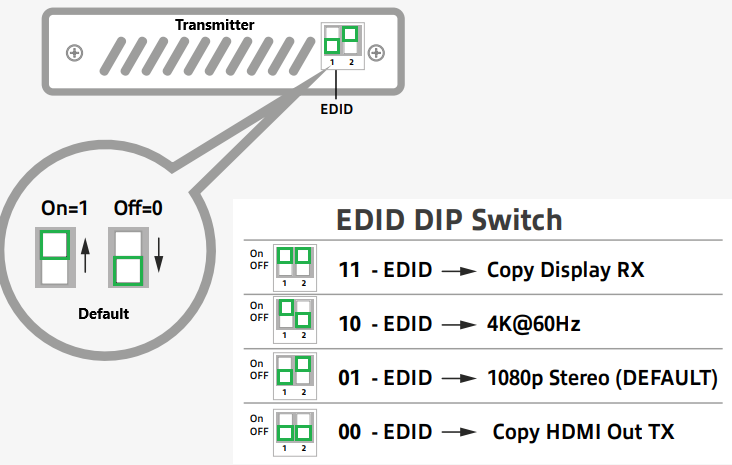

Функция за копиране на EDID
Функцията за копиране на EDID, известна още като Extended Display Identification, осигурява комуникация за разделителна способност между източника и изходните устройства.
Без EDID капацитетите на източника и дисплея могат да се различават напълно и да доведат до липса на пропускателна способност на изображението. С помощта на EDID капацитетът на дисплея ще бъде съобщен на устройствата на източника за постигане на възможно най-доброто качество.
RX = Receiver
TX = Transmitter
11 → Копиране на информация за дисплея от свързания дисплей върху приемника (RX) обратно към дисплея върху предавателя
10 → Резолюция 4K@60Hz, за всички свързани дисплеи
01 → Резолюция 1080p@60Hz, за всички свързани дисплеи
00 → Копиране на информация за дисплея от свързания дисплей върху предавателя (TX) към дисплея върху приемника
Задължително е да има дисплей, свързан към предавателя, за да се копира EDID (Copy HDMI Out TX) от този свързан дисплей към свързания дисплей на приемника.
По-горе има примерна снимка за различните настройки на EDID и как EDID се предава на свързаните устройства.
Например, когато монитор/телевизор с възможност за 4K е свързан към предавателя и EDID се копира и изпраща към приемника, на който се показва макс. 1080p, този монитор няма да може да се показва.
В този момент трябва да превключите EDID на опцията „Copy Display RX“, за да получите информация за разделителната способност от монитора, свързан към приемника.
Свързване на дисплей за локален контур
Предавателният модул има допълнителен HDMI изход за свързване на местен телевизор или монитор. Съдържанието на изходното устройство може да се показва на телевизор или монитор в близост до предавателния модул.
Каскадно свързване чрез локален контур HDMI OUT порт
Използвайте HDMI порта за локална верига (предавател) за каскадно свързване с други HDMI удължители.
Инфрачервено управление чрез вграден инфрачервен предавател и приемник
Включени са инфрачервен предавател и приемник за управление на изходното устройство с дистанционното му управление по подразбиране.

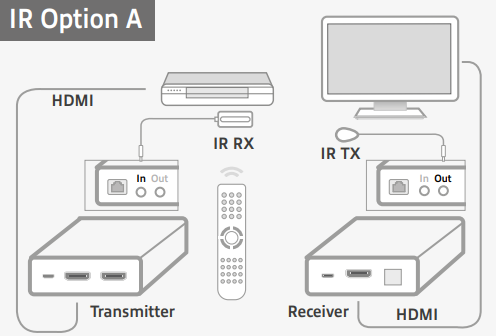

Вариант А: Изходното устройство се управлява дистанционно от приемното устройство.

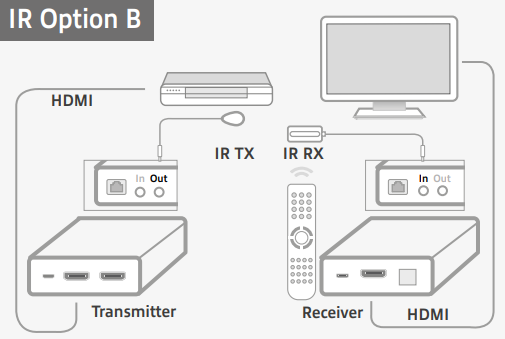

Вариант Б: Изходното устройство се управлява дистанционно от блока на предавателя.
