4K HDMI 1.4 разширител по CAT6 UTP с IR поддръжка

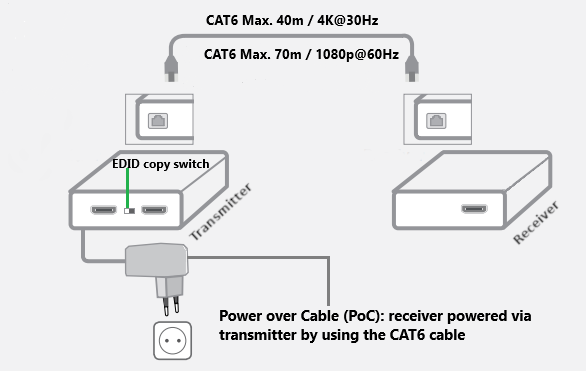

Удължителят AC7801 HDMI 1.4 ви позволява да разширите HDMI сигнала чрез кабел CAT6 UTP на разстояние до 40 м с максимална разделителна способност 4K@30Hz.
Или с разделителна способност 1080p@60Hz на разстояние до 70 м.
Поддръжка на захранване по кабел (PoC) чрез кабел CAT6
Комплектът HDMI удължител поддържа захранване по кабел (PoC) чрез CAT6 UTP.
Само предавателят се нуждае от захранване. Приемното устройство получава захранване от предавателя чрез свързания UTP кабел.

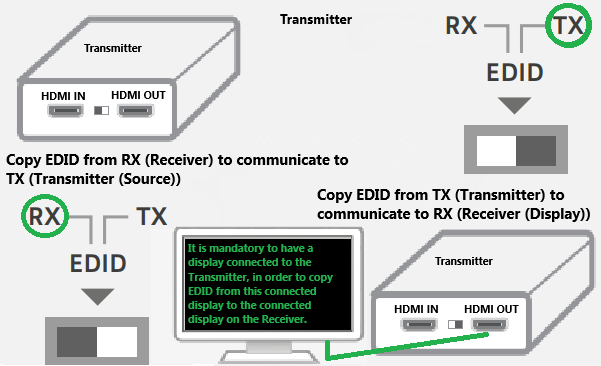

Функция за копиране на EDID
Функцията за копиране на EDID, известна също като Extended Display Identification, осигурява комуникация за разделителната способност между източника и изходните устройства.
Без EDID капацитетите на източника и дисплея могат да се различават напълно и да доведат до липса на пропускателна способност на изображението. С помощта на EDID капацитетът на дисплея ще бъде съобщен на устройството източник за постигане на възможно най-доброто качество.
Задължително е да имате дисплей, свързан към предавателя, за да копирате EDID от него.
дисплея към свързания дисплей на приемника.

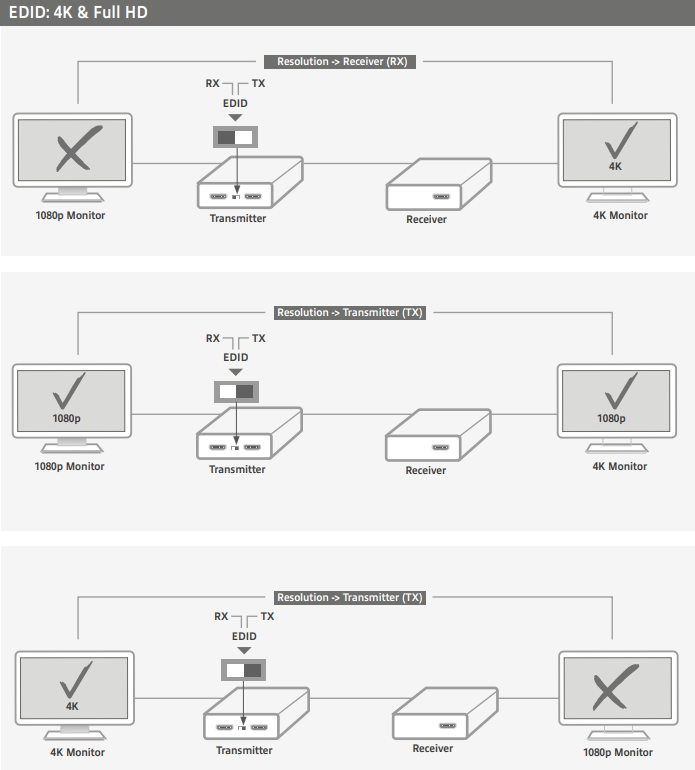

По-долу има примерна снимка за това как EDID се предава на свързаните устройства.
Например, когато монитор/телевизор с възможност за 4К е свързан към предавателя и EDID се копира и изпраща към приемника, на който се показва макс. 1080p, е свързан монитор,
този монитор няма да може да се показва.
В този момент трябва да превключите EDID на опцията RX, за да получите информация за разделителната способност от монитора, свързан към приемника.
Свързване на дисплей за локален контур
Предавателният модул има допълнителен HDMI изход за свързване на местен телевизор или монитор. Съдържанието на изходното устройство може да се показва на телевизор или монитор в близост до предавателното устройство.
Каскадно свързване чрез локален контур HDMI OUT порт
Използвайте HDMI порта на локалния контур (предавател) за каскадно свързване с други HDMI удължители.

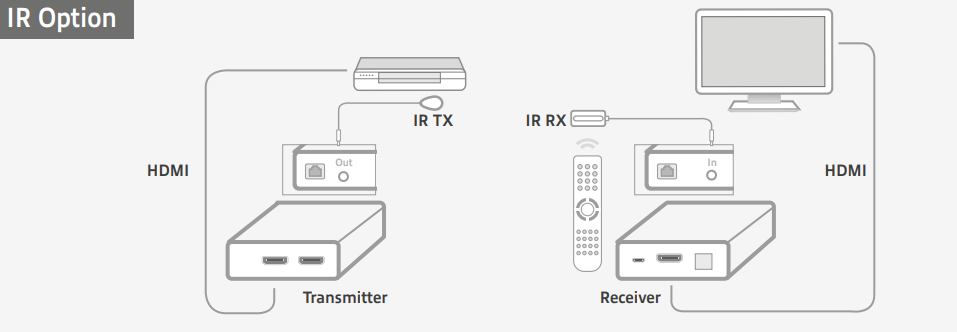

Инфрачервено управление чрез вграден IR предавател и приемник
AC7801 се доставя с инфрачервен предавател и приемник за дистанционно управление на изходното устройство (например мултимедиен плейър).
Свържете включения в комплекта кабел IR (Infra-Red) „TX“ към „IR OUT“ на предавателя и монтирайте IR светодиода до IR окото на устройството-източник с дистанционно управление.
Свържете включения IR (Infra-Red) кабел „RX“ към „IR IN“ на приемника и монтирайте IR светодиода на удобно място, за да управлявате дистанционното устройство от мястото, на което се намира приемникът.
