Адаптивен режим

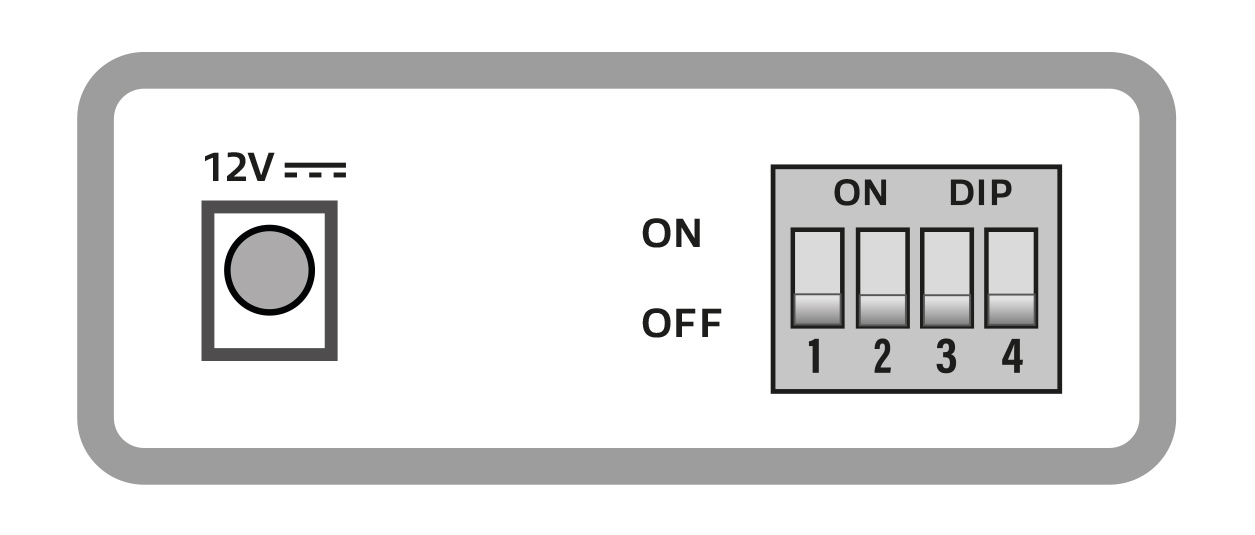

AC4455 се доставя с настройки по подразбиране, при които всички дип-превключватели са настроени на OFF. В този режим медийният конвертор е настроен на „Адаптивен режим“. В този режим могат да се използват само 10Gbps SFP+ приемо-предаватели. Ethernet портът на медийния преобразувател е в режим на автоматично договаряне и ще работи в 100/1000Mbps и 10Gbps мрежови среди.
Режим на байпас

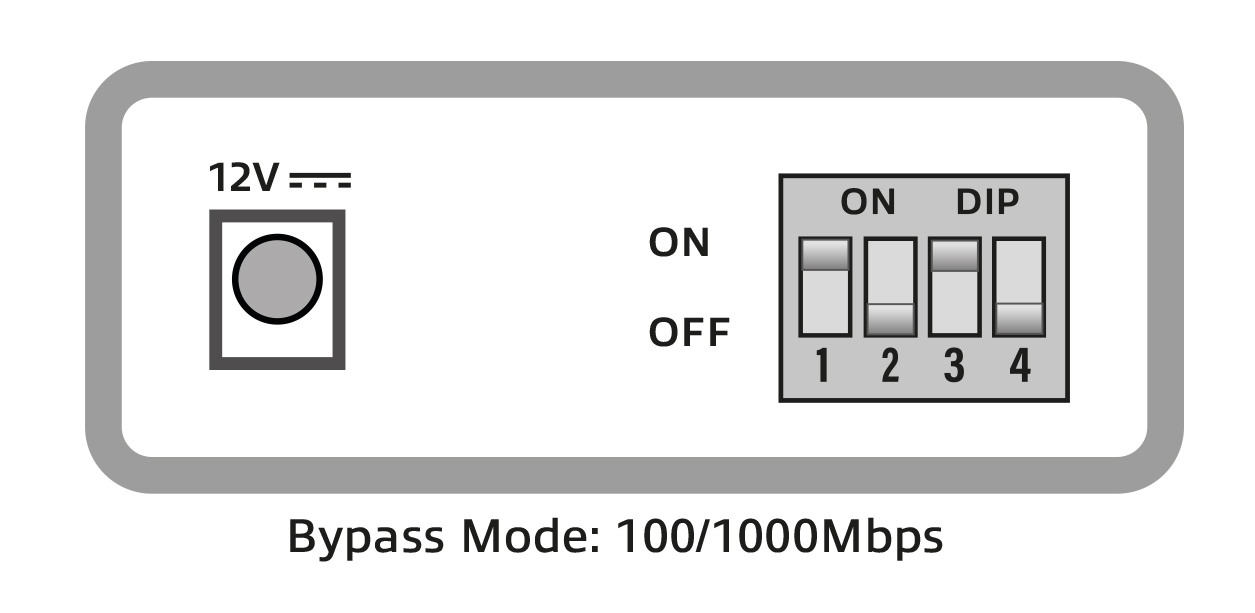

Могат да се използват и други некодирани SFP приемо-предаватели. AC4455 поддържа SFP приемо-предаватели със скорост 1,25 Gbps / 2,5 Gbps / 5 Gbps и 10 Gbps. Когато не се използва приемо-предавател SFP+ 10Gbps, AC4455 трябва да се настрои в режим „Bypass Mode“ (дип-ключ 1 и 3 са включени).
Забележка: Скоростта на оптичния порт и скоростта на Ethernet порта трябва да съвпадат. Когато се използва 1,25G SFP, тогава Ethernet портът трябва да бъде 1,25G или 1G. Когато използвате компютър, може да се наложи ръчно да настроите Ethernet порта на фиксирана скорост и да не използвате автоматично съгласуване.
Режим LFP
Режимът на изпитване LFP (Link Fault Pass-through) е важна функция в оптичните мрежи, която позволява ефективно отстраняване на неизправности и поддръжка. Когато е активиран, режимът за изпитване LFP помага за бързото определяне на местоположението на неизправности или проблеми във влакнестото свързване.
В този режим оптичното оборудване непрекъснато следи връзката за всякакви смущения или аномалии. Ако възникне повреда, например прекъсване или загуба на оптичен сигнал, режимът за тестване LFP автоматично предава информацията за повредата на съответното мрежово устройство.

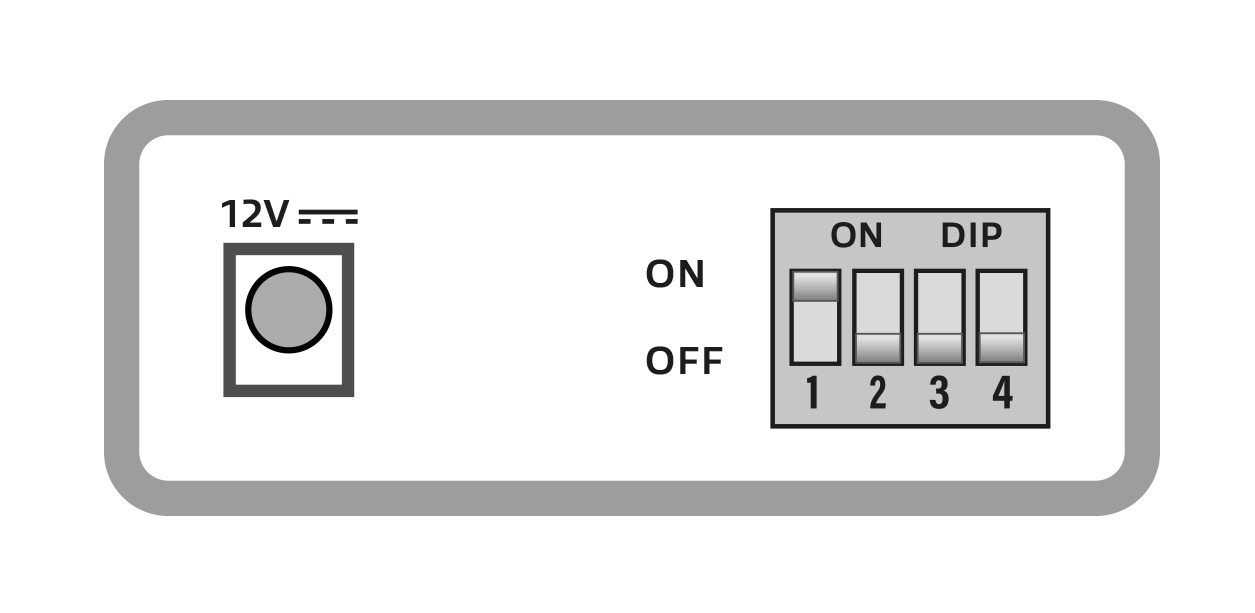

За да се активира режимът LFP на AC4455, е необходимо дип-ключ 1 да се постави в положение ON.
LFP може да се използва само в „Адаптивен режим“.

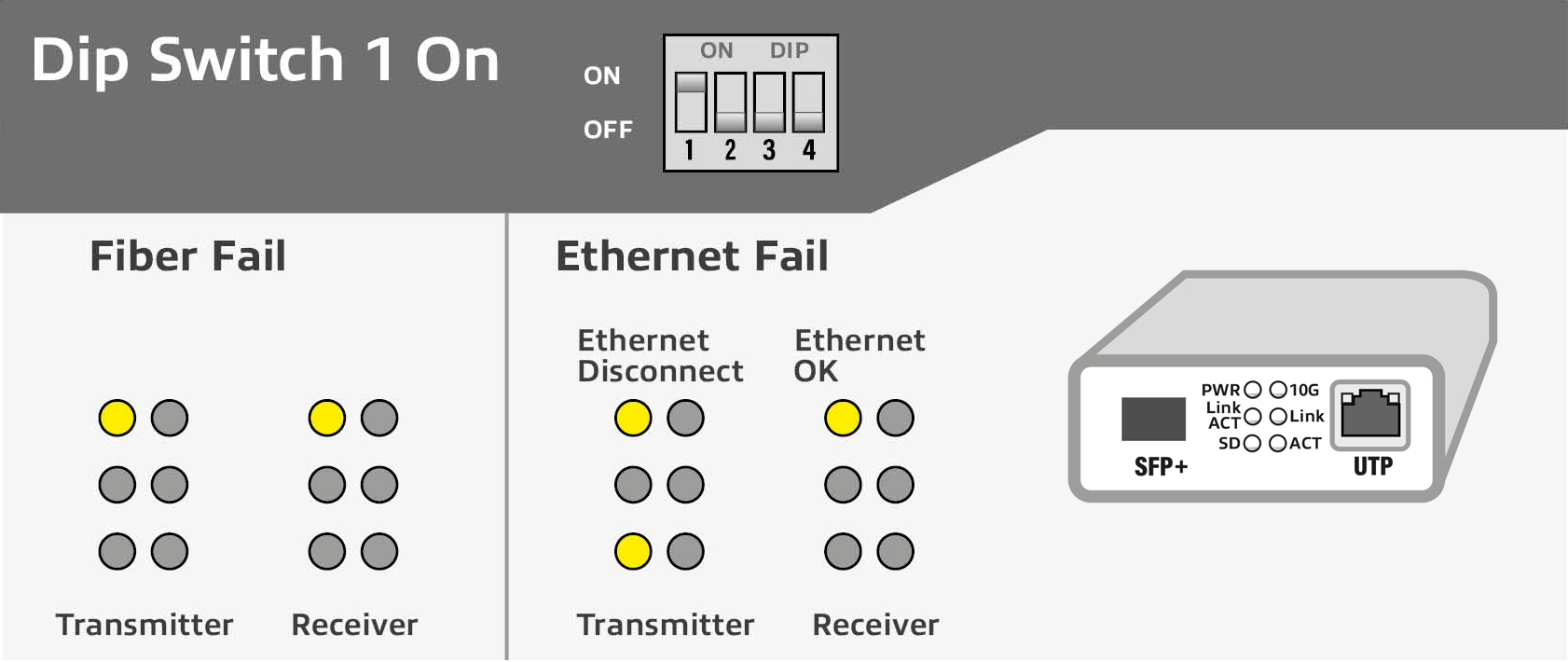

Обяснение на индикаторния светодиод, когато е в режим LFP

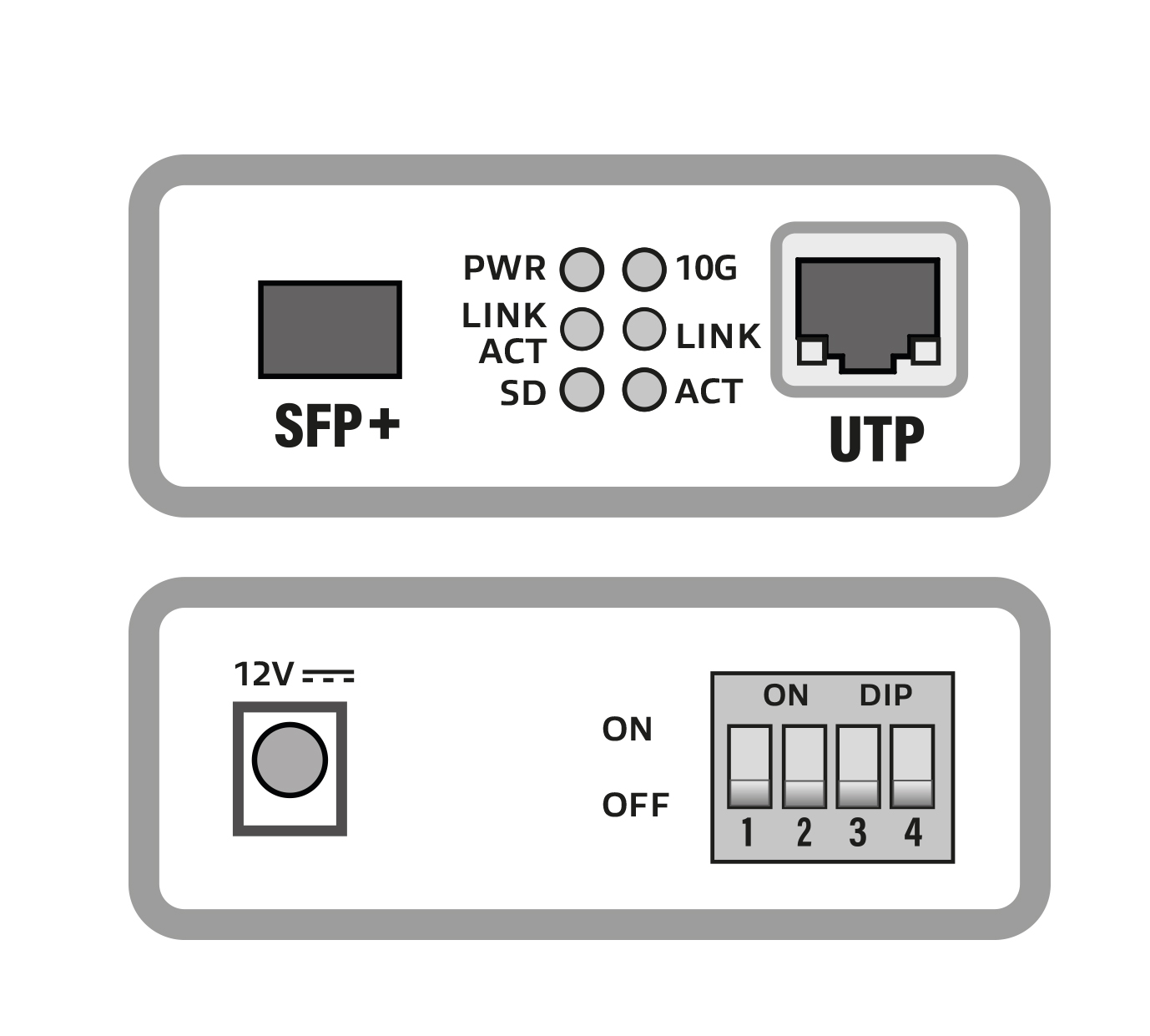

Индикаторен светодиод 10G
Индикаторът 10G ще свети само когато UTP портът е свързан към 10G мрежа. Когато UTP портът е свързан към мрежа, която не поддържа 10G, светодиодът ще остане изключен.
